IMC glodalice
Ovi alati predstavljaju revolucionarnu inovaciju za uklanjanje naslaga u cevima. enz® vibracione glodalice su dizajnirane da uklone i najtvrdokornije naslage, kao što su beton, brizgani cement, mineralne naslage i slično. Rade pomoću vibracionog sistema sa 600–3000 udaraca u minuti i snagom udara do 12 tona. Korišćenjem vučne šipke (uređaja za povlačenje), glodalice mogu da rade sa polovinom količine vode (za cevi od 200 mm i više).
Specifikacija:
Karakteristike
- Superiorne performanse u poređenju sa drugim glodalicama
- Produžen vek trajanja zubaca
- Lako rukovanje
- Niski troškovi održavanja
- Dokazani dizajn
Sve vibracione glodalice mogu se koristiti i bez vibracija.

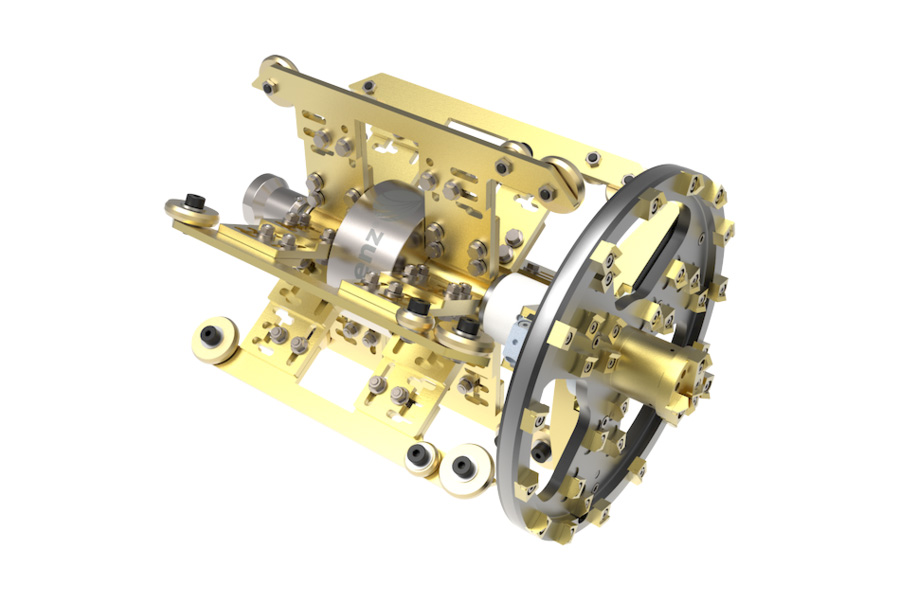

IMC glodalica 500 – 600
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Dimenzija (mm) |
Težina (kg) |
Max pritisak (bar) |
|
14.500 |
Vibracioni bušač - rezač |
1″, 1 1/4″ |
500 |
450 |
3xM10 |
3xM10 |
475x710 |
111 |
150 |
|
14.600 |
Vibracioni bušač - rezač |
1″, 1 1/4″ |
600 |
500 |
3xM10 |
3xM10 |
475x710 |
120 |
150 |
Zupci za sečenje
|
Šifra |
Opis |
Težina (kg) |
|
1419.0825 |
Vijak sa cilindričnom glavom za bregastu ploču M8 |
0,00 |
|
15.Z1 |
Glodački zubac za centar |
0,08 |
|
15.Z1-100 |
Vibracioni zubac za centar |
0,06 |
|
15.ZD |
Dijamantski glodački zubac |
0,10 |
|
15.ZHU |
Glodački zubac za obod |
0,08 |
|
15.ZU |
Univerzalni glodački zubac (za sve Ø) |
0,08 |
|
15.ZU-GSL |
Glodački zubac za plastiku |
0,05 |
|
65212.08 |
Nord-Lock podloška M8 |
0,01 |

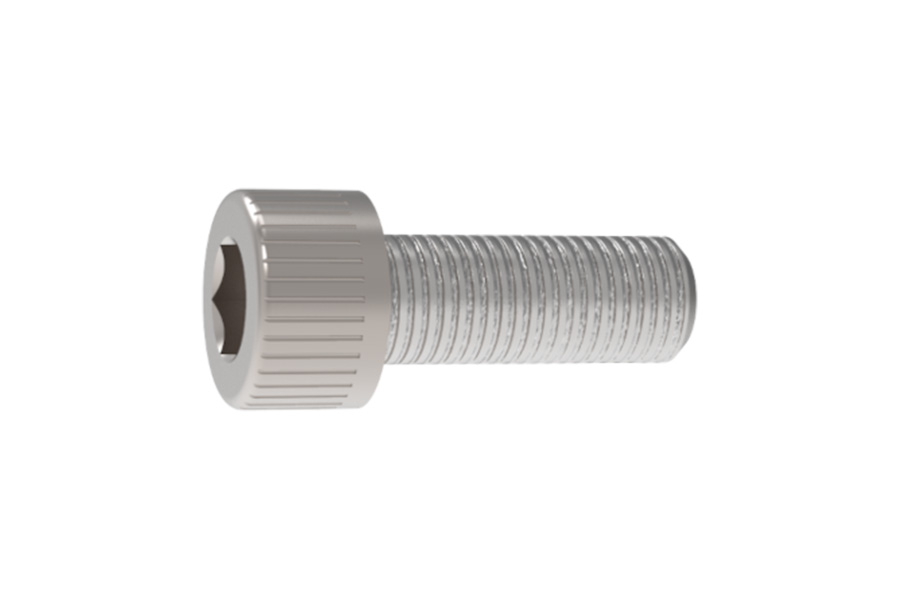

Vijak sa cilindričnom glavom za bregastu ploču M8

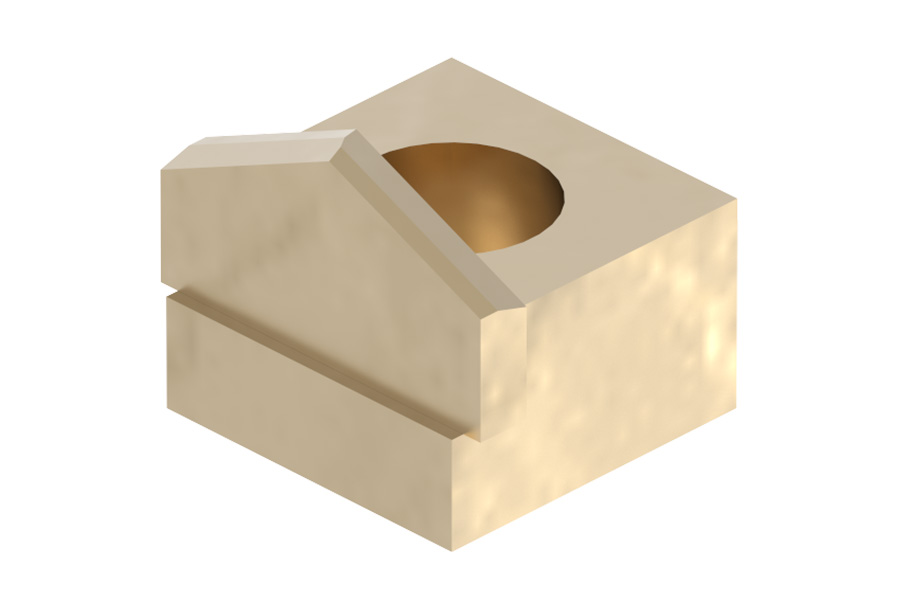

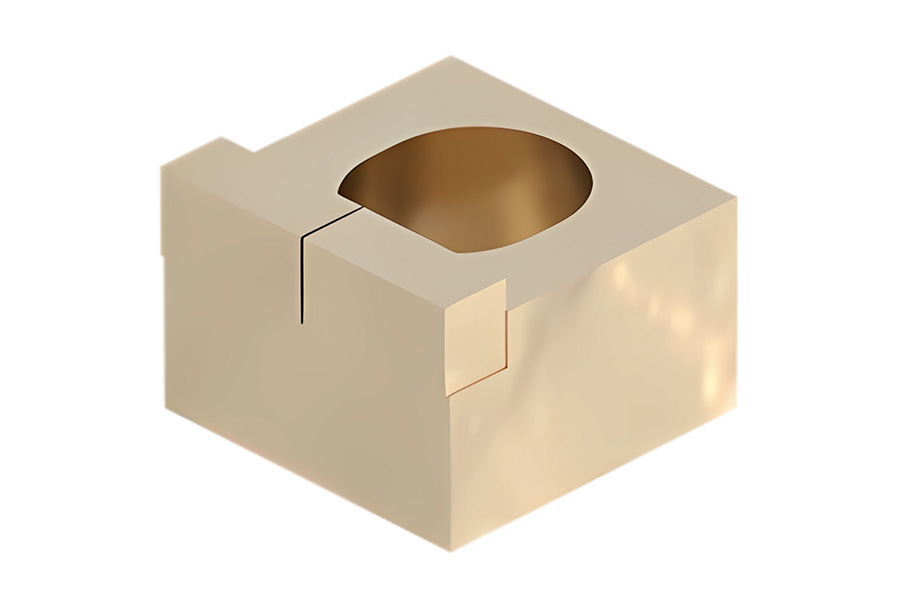

Glodački / vibracioni zubac za centar

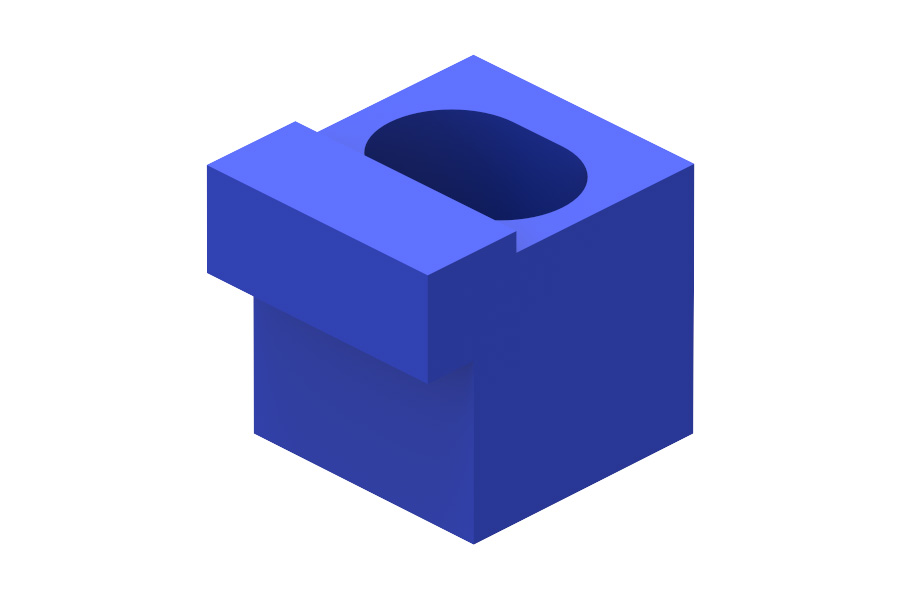

Dijamantski glodački zubac

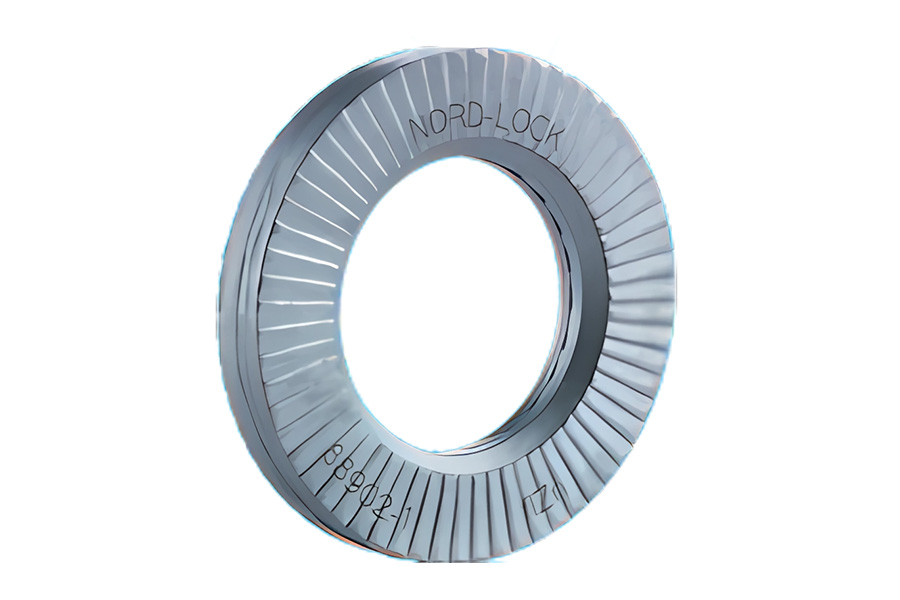

Nord-Lock podloška M8
Dodatni i potrošni delovi za vibracione glodalice
|
Šifra |
Opis |
Opseg (mm) |
Težina (kg) |
|
0010.3809 |
Klizni točak Ø 60 mm |
– |
0,42 |
|
0010.38091 |
Klizni točak za klizni centar Ø 40 mm |
– |
0,15 |
|
0014.0616T |
Vijak sa cilindričnom glavom za bregaste ploče M6 x 16 |
– |
0,00 |
|
0014.1503 |
Poklopac glave za vibracionu glodalicu Ø 100–150 mm |
100 - 150 |
0,24 |
|
0014.30011 |
Produžetak osovine |
– |
0,45 |
|
0014.3003 |
Poklopac glave za vibracionu glodalicu Ø 200–600 mm |
200 - 600 |
0,24 |
|
0014.3007 |
Klizna vođica za IMC 400–600 |
400 - 600 |
2,00 |
|
0014.3008 |
Dodatni teg za vibracionu glodalicu |
300 - 600 |
6,75 |
|
14.2215ZS |
Vučna šipka M22×1,5×200 mm |
200 - 600 |
1,00 |
|
14.450KU |
Ploča adapter za klizne vodilice 450–600 mm |
450 - 600 |
16,00 |
|
14.500K |
Glava za vibracionu glodalicu 500 mm |
500 |
17,00 |
|
14.500NA |
Glavčina za vibracioni bušač–rezač 500 mm |
500 |
12,70 |
|
14.600K |
Glava za vibracionu glodalicu 600 mm |
600 |
19,00 |
|
14.600NA |
Glavčina za vibracioni bušač–rezač 600 mm |
600 |
12,70 |
|
14.D |
Distanceri |
– |
0,30 |
|
14.G |
Klizna ploča–glodač 200–600 mm |
– |
0,25 |
|
14.K04 |
Bregasta ploča 4 mm |
– |
0,46 |
|
14.K05 |
Bregasta ploča 5 mm |
– |
0,44 |
|
14.T1 |
Disk opruga, od poboljšanog kaljenog čelika 3,5 mm |
– |
0,10 |

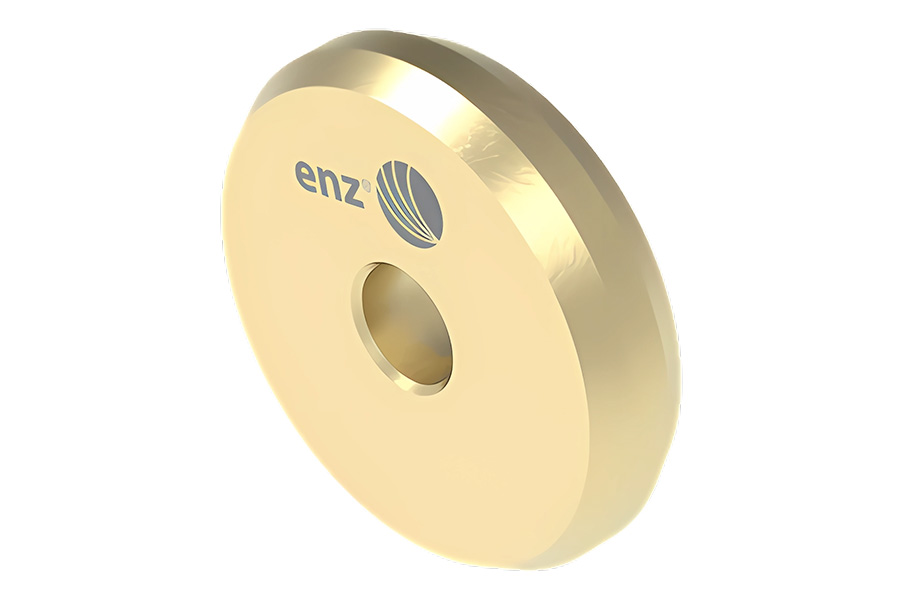

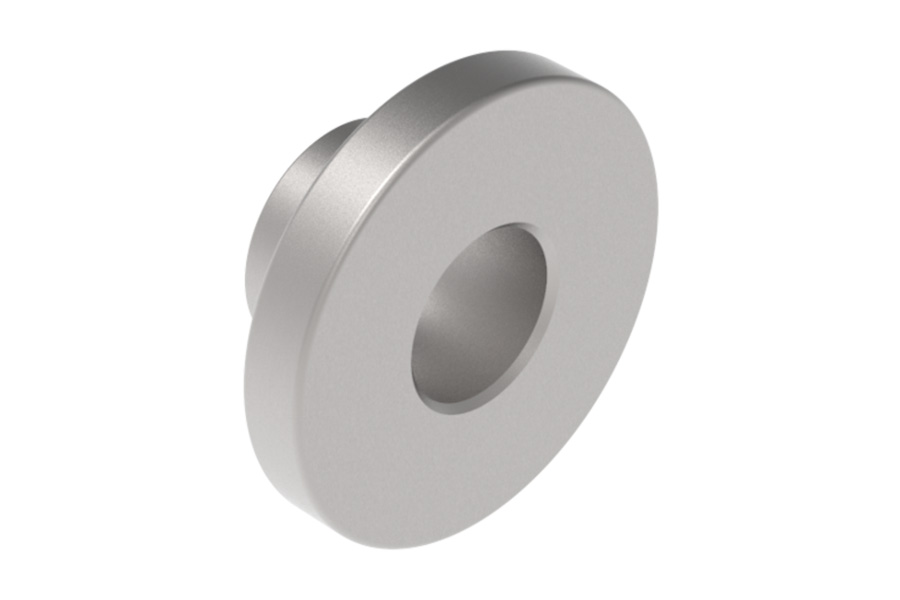

Klizni točak

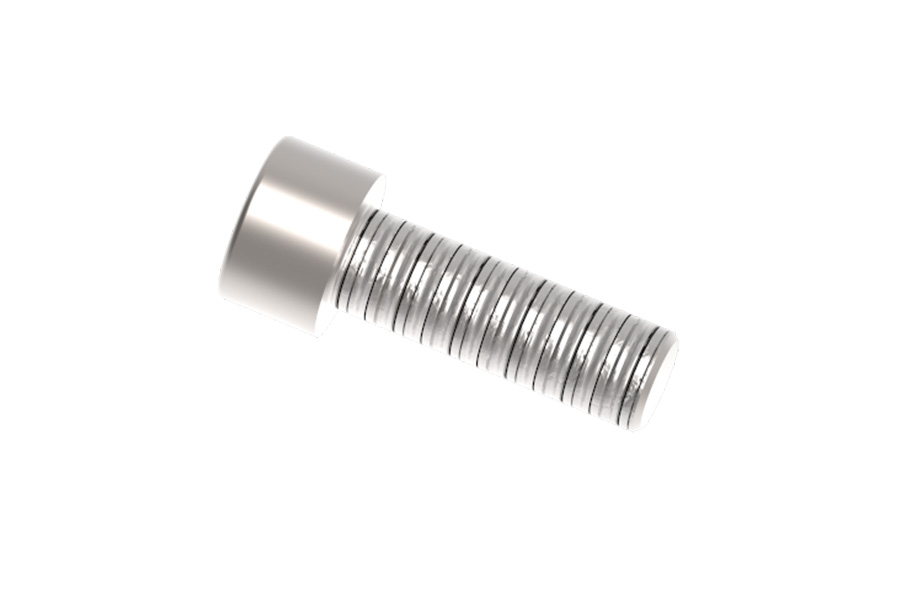

Vijak sa cilindričnom glavom
Poklopac glave

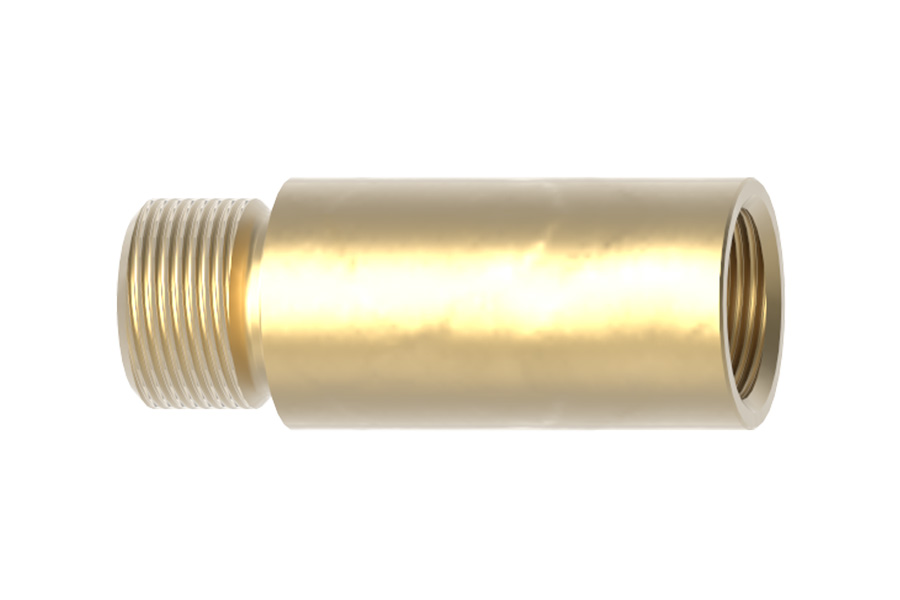

Produžetak osovine

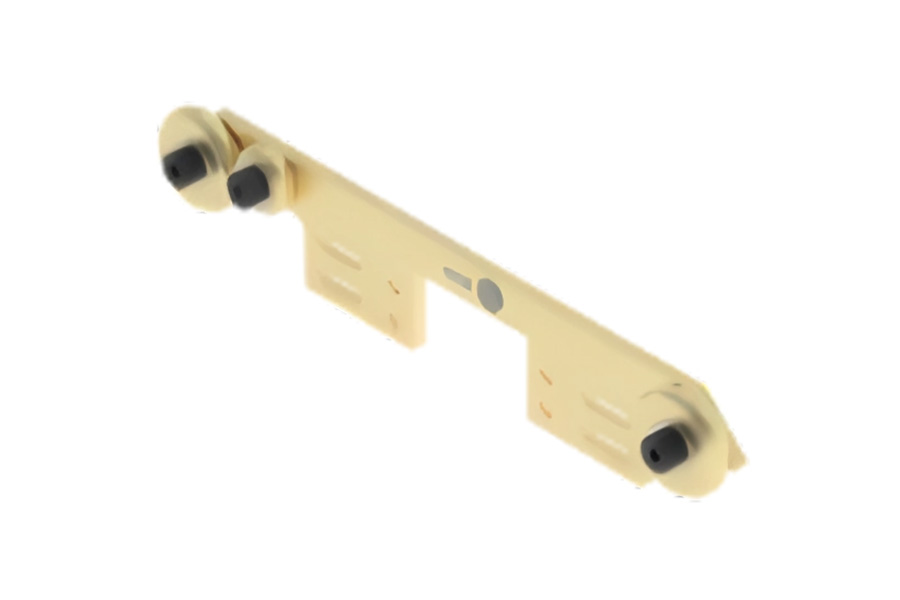

Klizna vođica
Dodatni teg

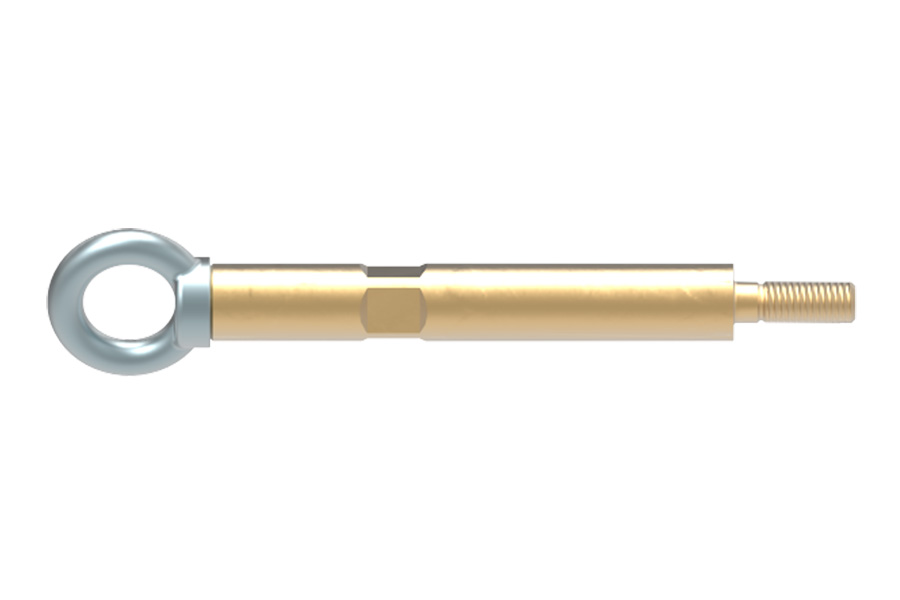

Vučna šipka

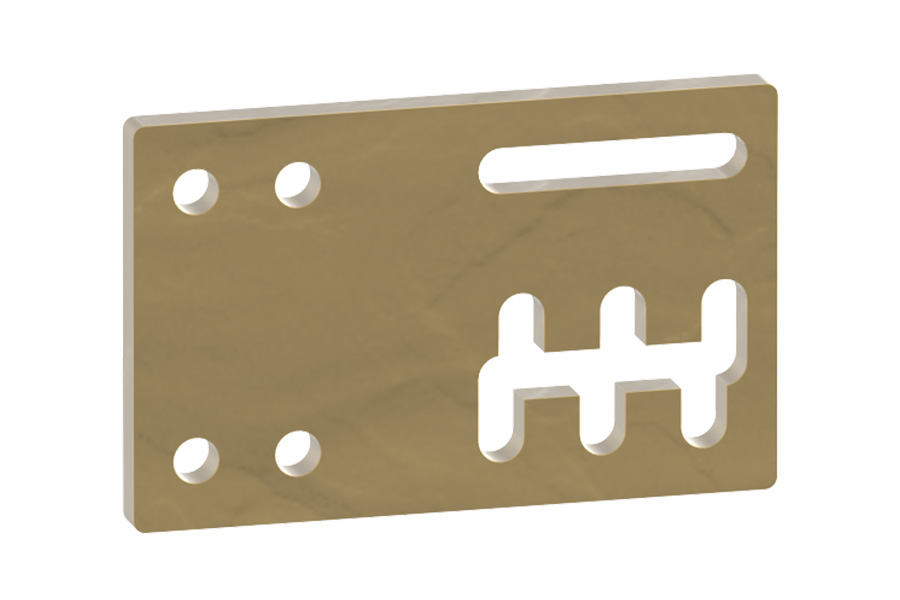

Ploča adapter za klizne vodilice

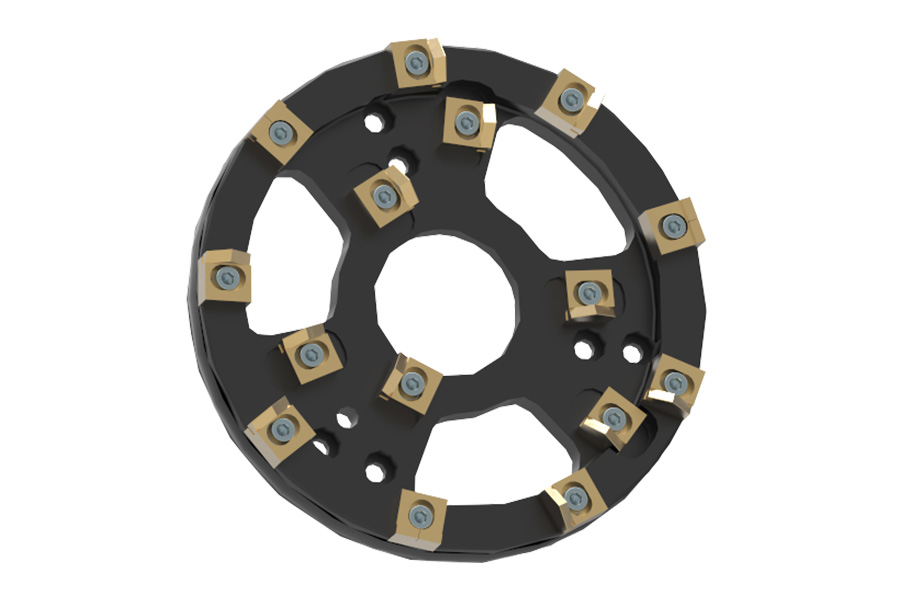

Glava za vibracionu glodalicu

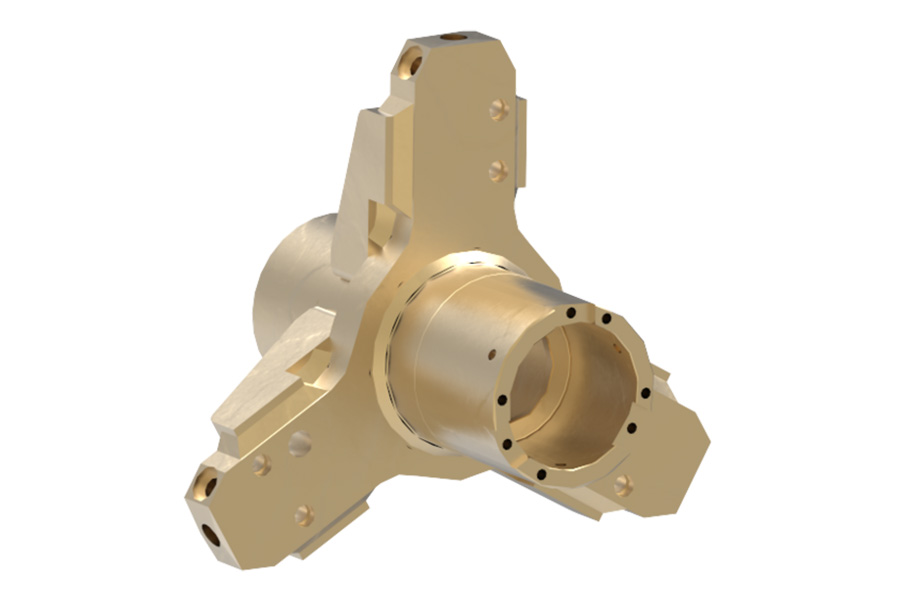

Glavčina za vibracioni bušač–rezač
Klizna ploča–glodač

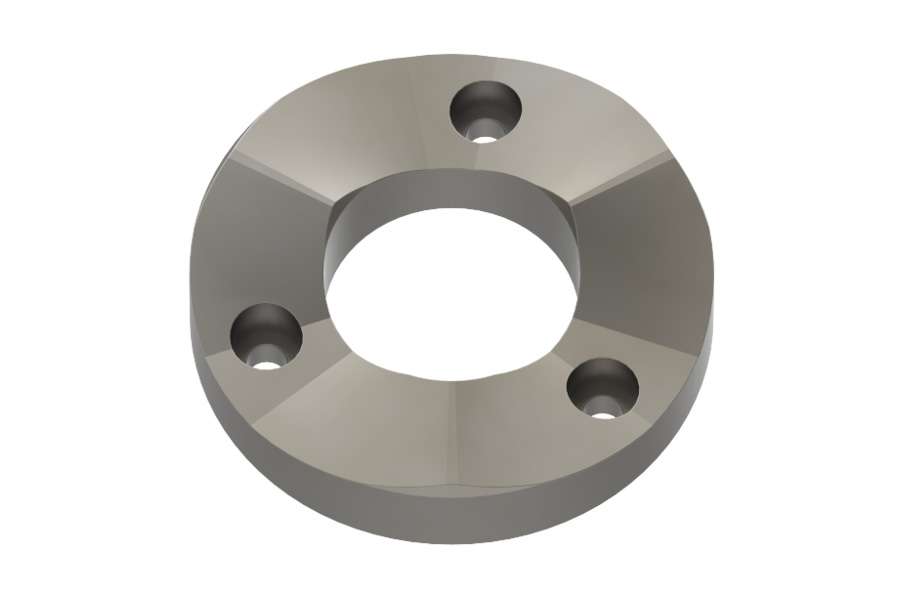

Bregasta ploča

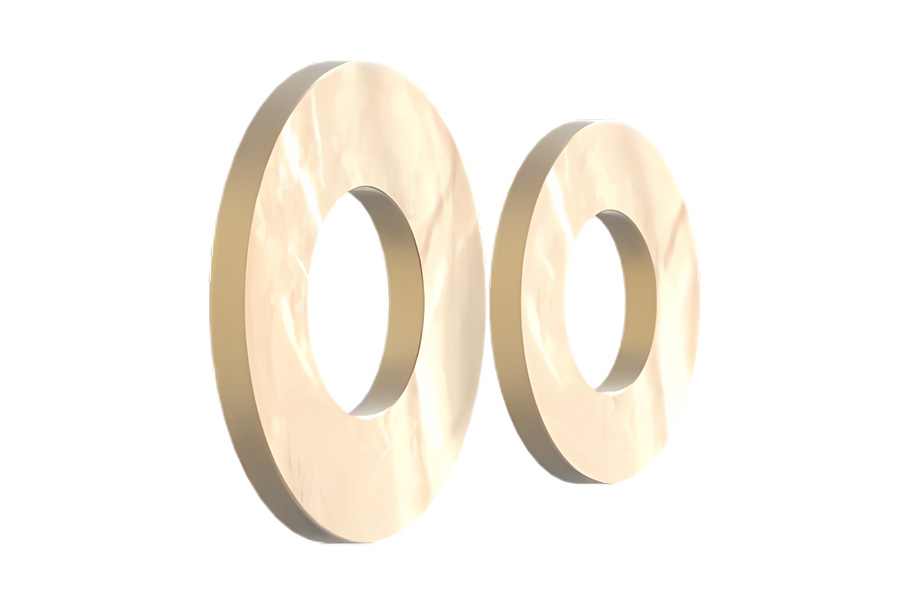

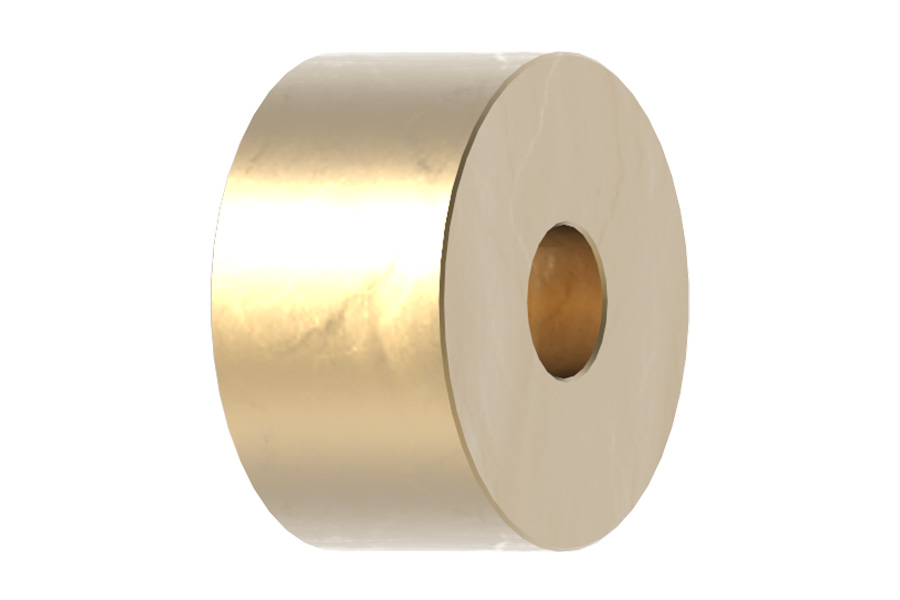

Distanceri

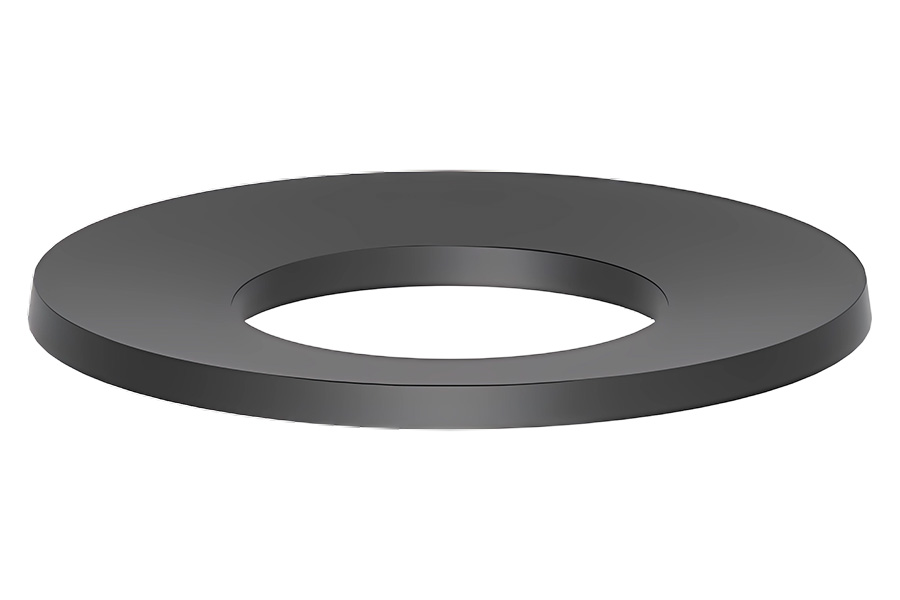

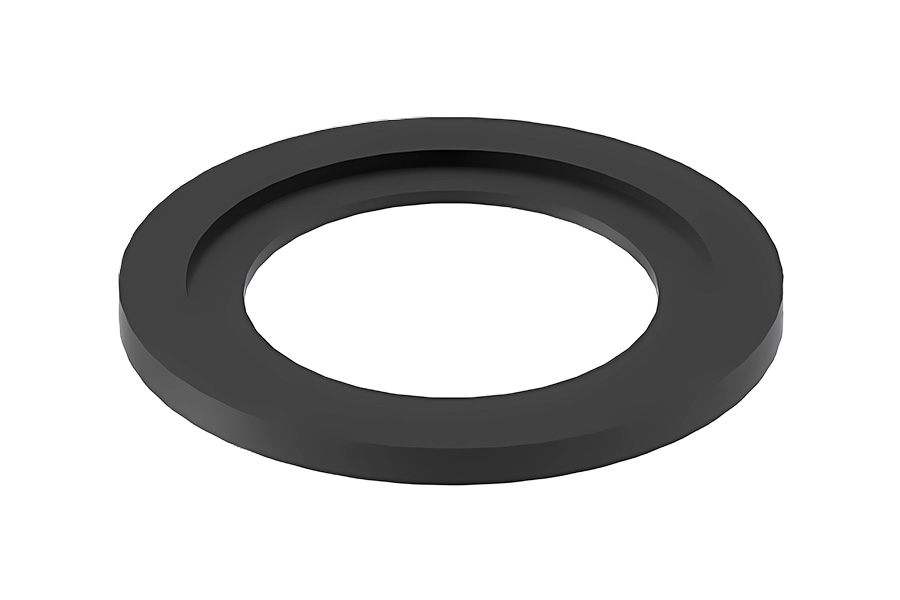

Disk opruga
Preuzmite:
IMC glodalice(3364 Kb)
