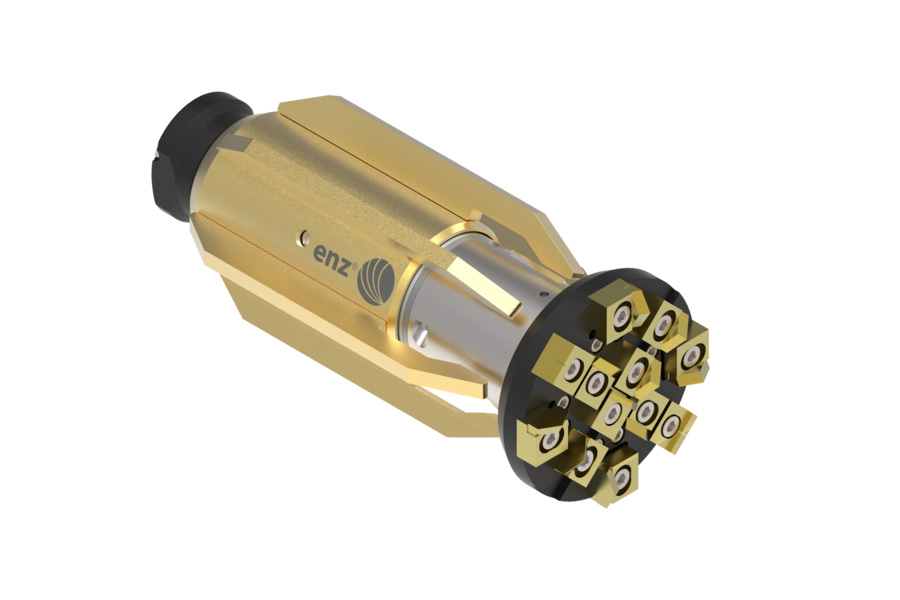

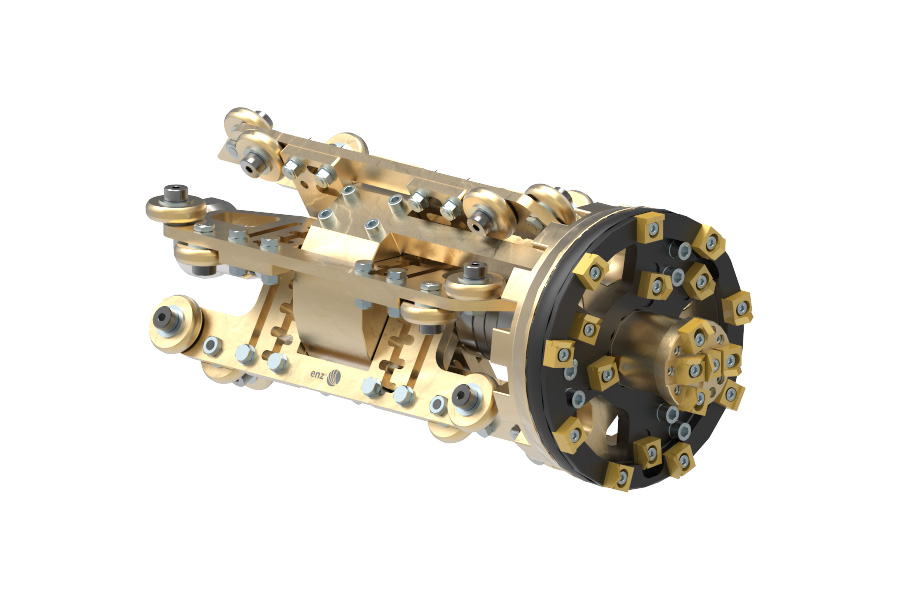

IMC glodalice za recikliranu vodu
Nova porodica vibracionih glodalica pod nazivom IMC može se koristiti sa recikliranom vodom. Zahvaljujući visokoj udarnoj snazi i dijamantnim ili tvrdolegiranim zubima, glodalica je odličan izbor za uklanjanje najtvrđih naslaga, kao što su beton i kamenac. Može se koristiti sa udarom ili bez njega, u zavisnosti od materijala cevi. Takođe, može se raditi u cevima prečnika od 100 mm do 450 mm (4” – 18”).
Prednosti
- Visoke performanse zahvaljujući velikoj udarnoj snazi
- Rad sa recikliranom vodom
- Jednostavno održavanje
- Niski troškovi eksploatacije
Specifikacija:
IMC 100 – 150
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Dimenzija (mm) |
Težina (kg) |
Reciklaža |
Max pritisak (bar) |
|
14.100R |
IMC za recikliranu vodu |
1″ |
100 |
100 |
3xM8 |
3xM10 |
90x350 |
12,30 |
da |
150 |
|
14.120R |
IMC za recikliranu vodu |
1″ |
120 |
120 |
3xM8 |
3xM10 |
112x587 |
13,70 |
da |
150 |
|
14.150R |
IMC za recikliranu vodu |
1″ |
150 |
150 |
3xM8 |
3xM10 |
136x587 |
16,30 |
da |
150 |
IMC 200 – 450
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Dimenzija (mm) |
Težina (kg) |
Reciklaža |
Max pritisak (bar) |
|
14.200R |
IMC za recikliranu vodu |
1″, 1 1/4″ |
200 |
200 |
3xM10 |
3xM10 |
176x587 |
40,00 |
da |
150 |
|
14.225R |
IMC za recikliranu vodu |
1″, 1 1/4″ |
225 |
220 |
3xM10 |
3xM10 |
205x587 |
46,00 |
da |
150 |
|
14.250R |
IMC za recikliranu vodu |
1″, 1 1/4″ |
250 |
240 |
3xM10 |
3xM10 |
225x587 |
52,50 |
da |
150 |
|
14.300R |
IMC za recikliranu vodu |
1″, 1 1/4″ |
300 |
280 |
3xM10 |
3xM10 |
288x712 |
96,00 |
|
150 |
|
14.350R |
IMC za recikliranu vodu |
1″, 1 1/4″ |
350 |
280 |
3xM10 |
3xM10 |
338x712 |
99,00 |
da |
150 |
|
14.400R |
IMC za recikliranu vodu |
1″, 1 1/4″ |
400 |
350 |
3xM10 |
3xM10 |
385x712 |
114,00 |
da |
150 |
|
14.450R |
IMC za recikliranu vodu |
1″, 1 1/4″ |
450 |
350 |
3xM10 |
3xM10 |
435x712 |
117,00 |
da |
150 |

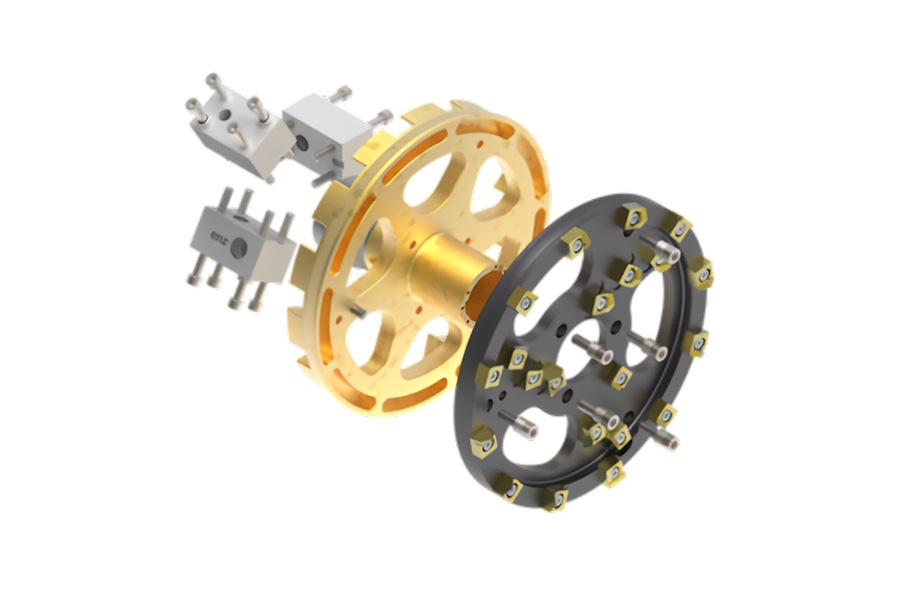

Kompleti za nadogradnju
|
Šifra |
Opis |
Opseg (mm) |
Težina (kg) |
|
14.100KR-KIT |
Komplet za nadogradnju za 14.1xxR to 14.100R |
100 |
4,70 |
|
14.120KR-KIT |
Komplet za nadogradnju za 14.1xxR to 14.120R |
120 |
6,06 |
|
14.150KR-KIT |
Komplet za nadogradnju za 14.1xxR to 14.150R |
150 |
8,68 |
|
14.200KR-KIT |
Komplet za nadogradnju za 14.1xxR to 14.200R |
200 |
4,00 |
|
14.225KR-KIT |
Komplet za nadogradnju za 14.1xxR to 14.225R |
225 |
9,00 |
|
14.250KR-KIT |
Komplet za nadogradnju za 14.1xxR to 14.250R |
250 |
9,50 |
|
14.400KR-KIT |
Komplet za nadogradnju za 14.1xxR to 14.400R |
400 |
42,28 |
|
14.450KR-KIT |
Komplet za nadogradnju za 14.1xxR to 14.450R |
450 |
44,88 |

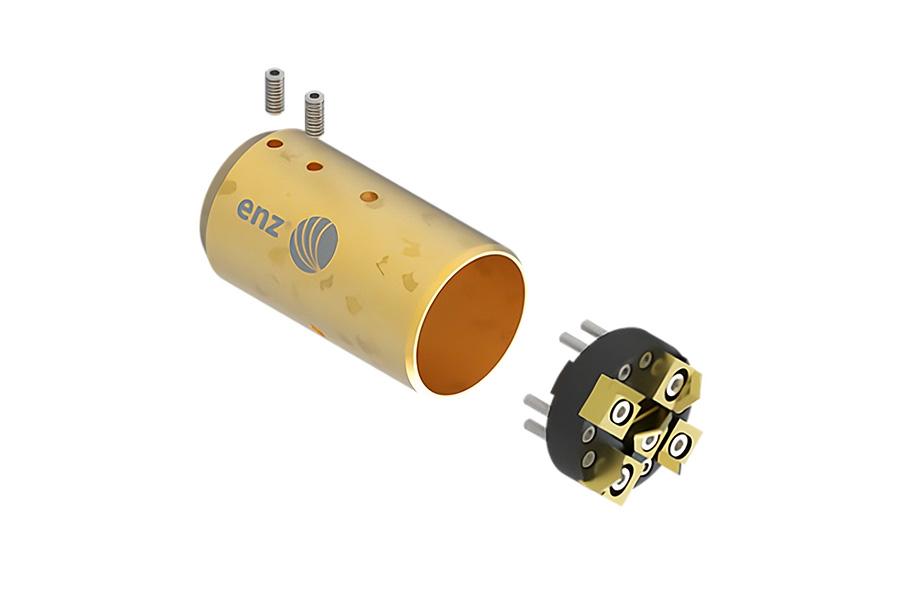

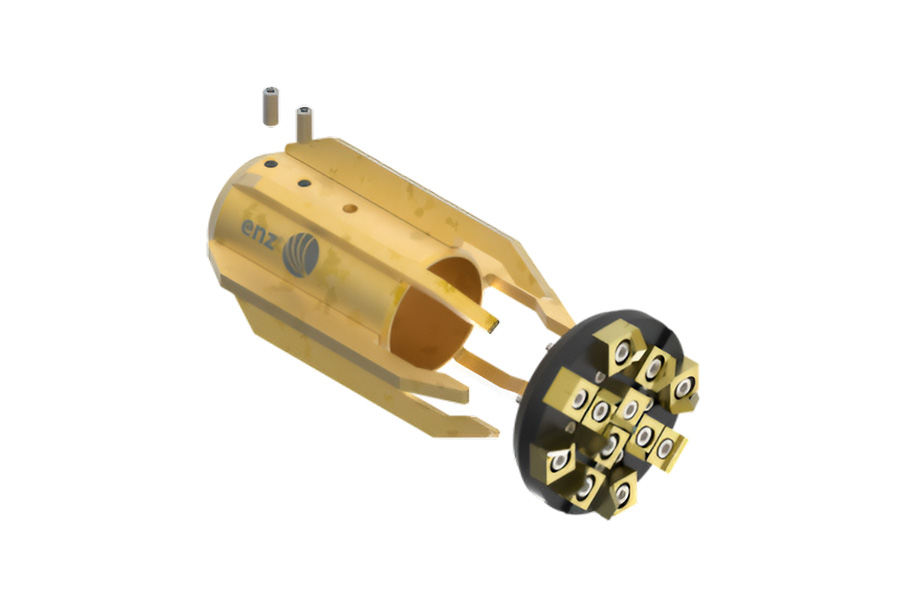

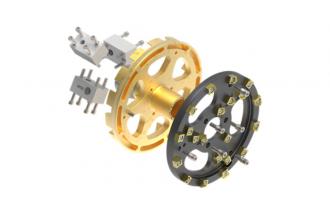

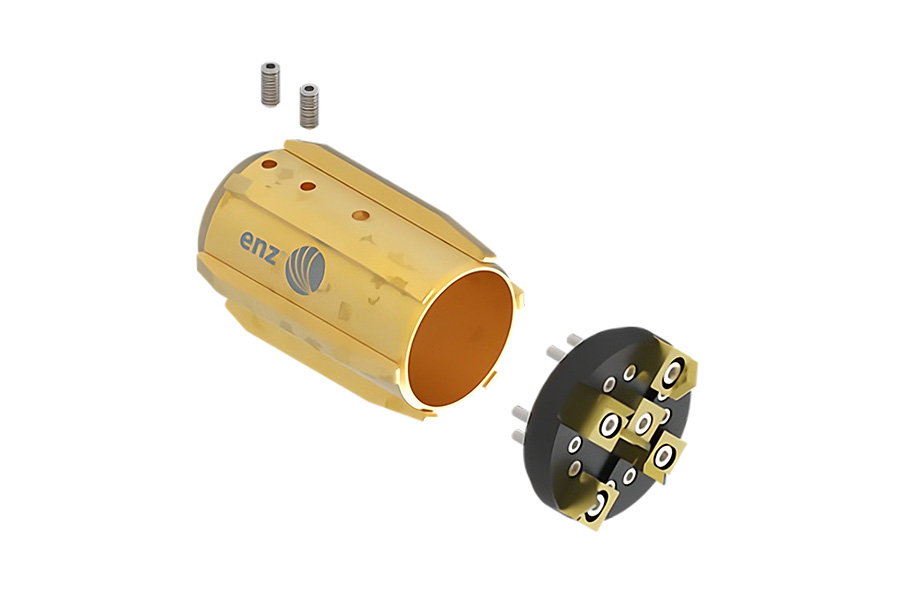

Komplet za nadogradnju (100mm)
Komplet za nadogradnju (120mm)
Komplet za nadogradnju (150mm)

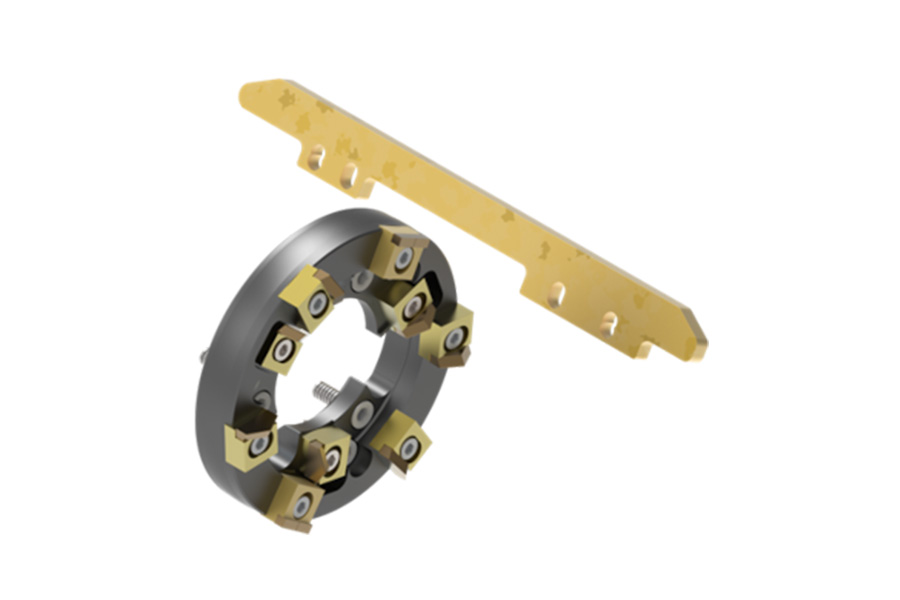

Komplet za nadogradnju (200mm)
Zupci za sečenje
|
Šifra |
Opis |
Težina (kg) |
|
1419.0825 |
Vijak sa cilindričnom glavom za bregastu ploču M8 |
0,00 |
|
15.Z1 |
Glodački zubac za centar |
0,08 |
|
15.Z1-100 |
Udarni zubac za centar |
0,06 |
|
15.ZD |
Dijamantski glodački zubac |
0,10 |
|
15.ZHU |
Glodački zubac za obod |
0,08 |
|
15.ZU |
Univerzalni glodački zubac (za sve Ø) |
0,08 |
|
15.ZU-GSL |
Glodački zubac za plastiku |
0,05 |
|
65212.08 |
Nord-Lock podloška M8 |
0,01 |

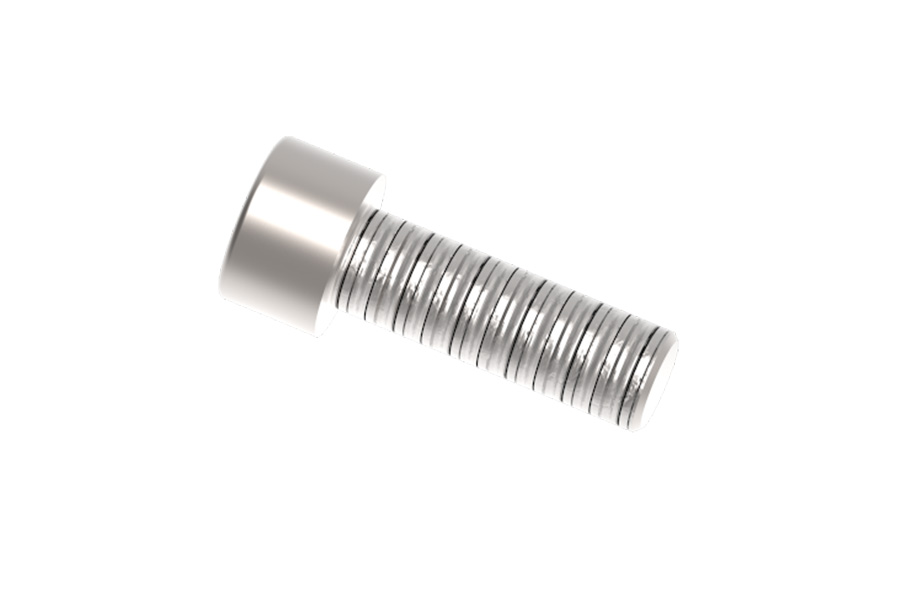

Vijak sa cilindričnom glavom

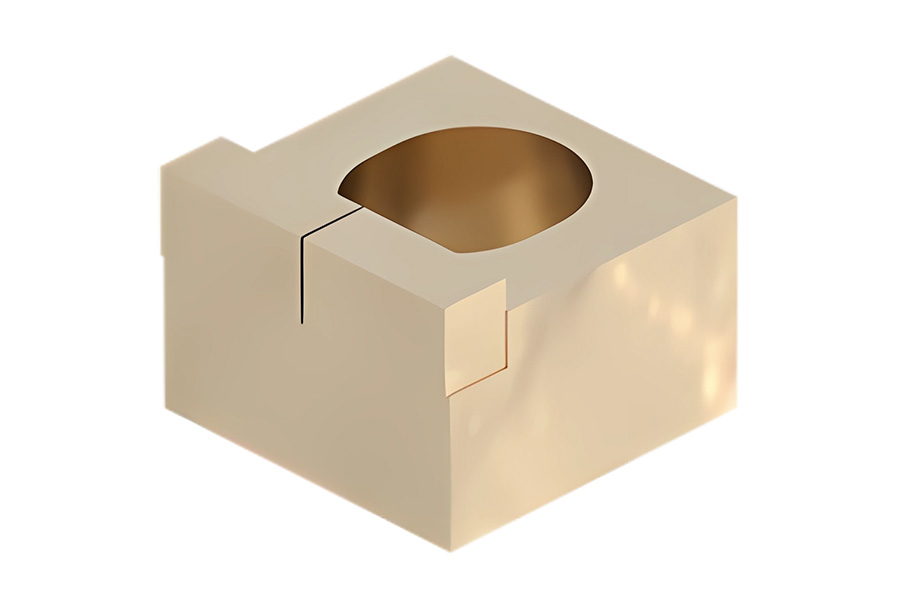

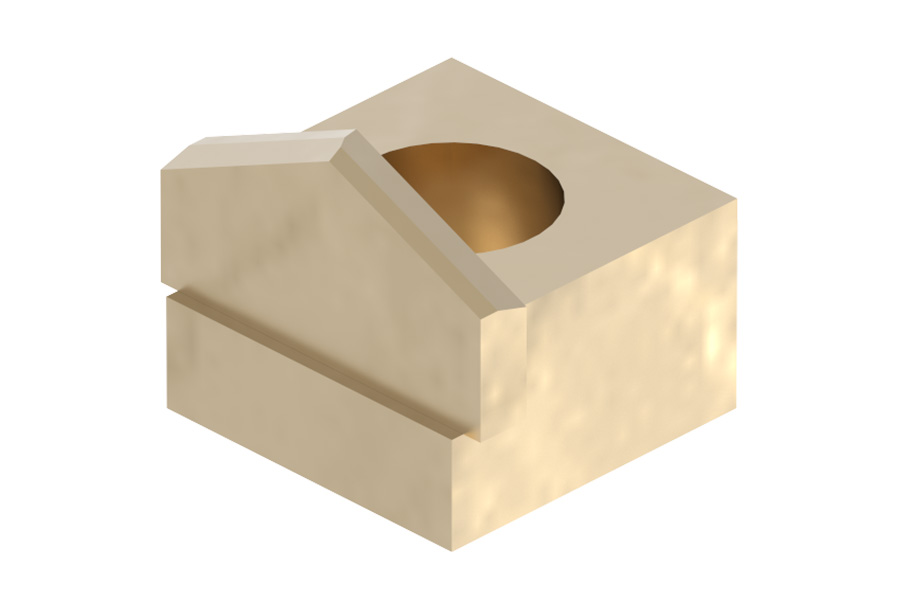

Glodački zubac za centar
Dijamantski glodački zubac

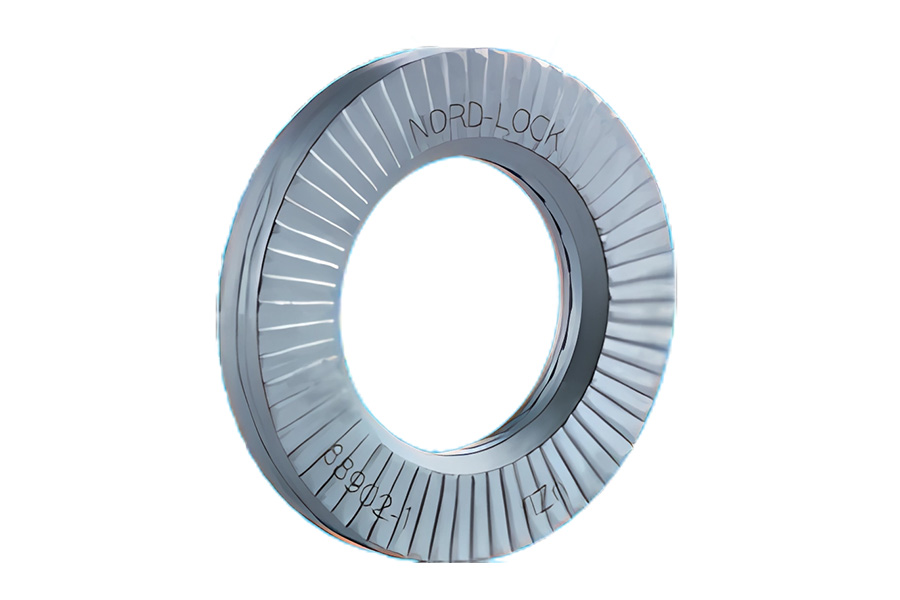

Nord-Lock podloška M8

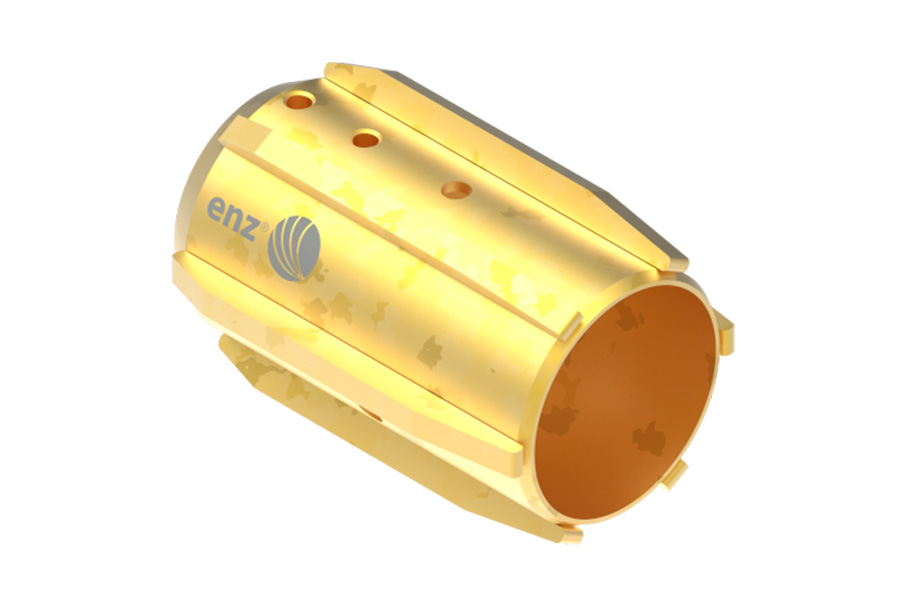

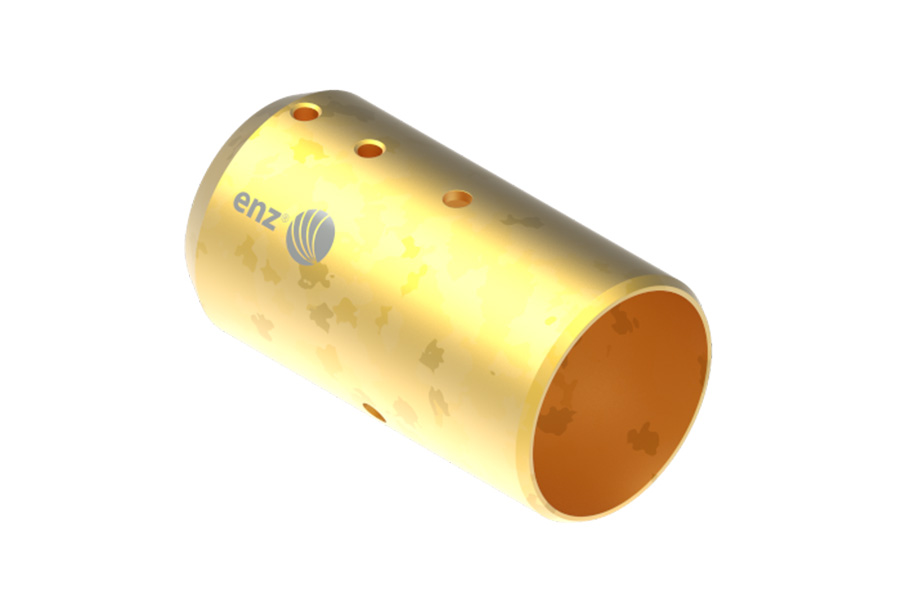

Kavez
|
Šifra |
Opis |
Opseg (mm) |
Težina (kg) |
|
0014.1004R |
Kavez |
100 |
3,17 |
|
0014.1204R |
Kavez |
120 |
3,90 |
|
0014.1504R |
Kavez |
150 |
3,90 |
|
617.1025 |
Vijak za pričvršćivanje kaveza M10×25 |
|
0,01 |

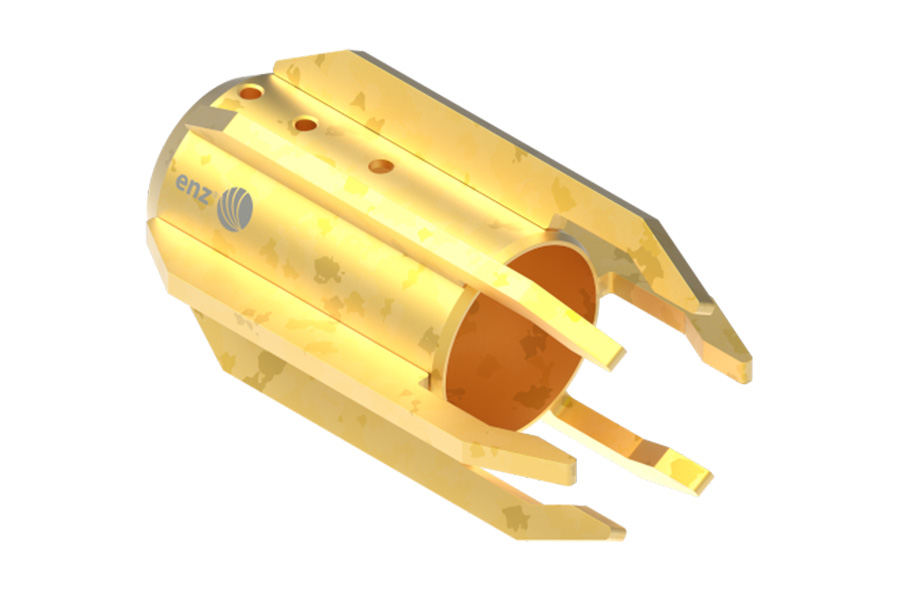

Kavez (100 mm)
Kavez (120 mm)
Kavez (150 mm)
Vijak za pričvršćivanje

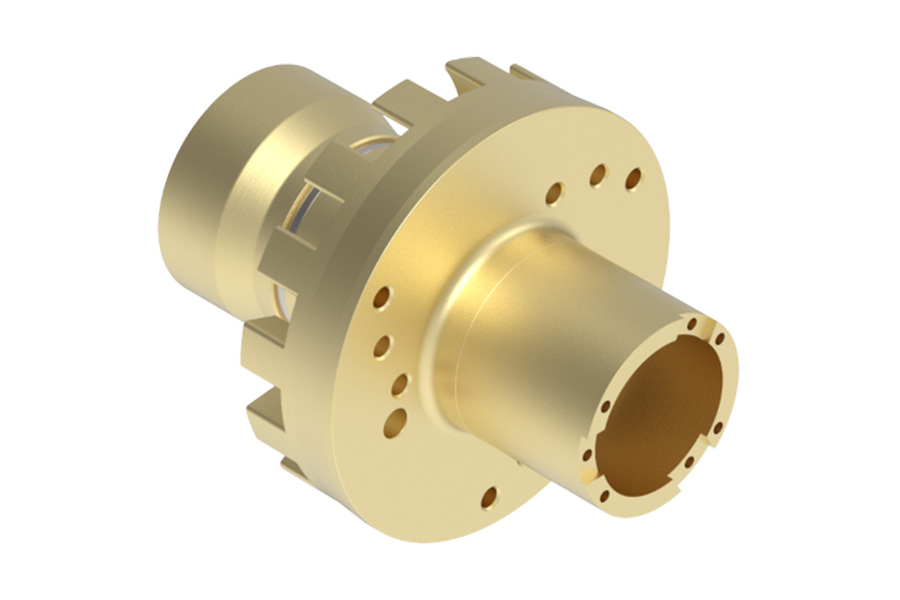

Glavčina
|
Šifra |
Opis |
Opseg (mm) |
Težina (kg) |
|
0014.1004R |
Glavčina za IMC za recikliranu vodu 14.2xxR |
200 - 250 |
7,58 |
|
0014.1204R |
Glavčina za IMC za recikliranu vodu 14.3xxR |
300 - 375 |
5,18 |
|
0014.1504R |
Glavčina za IMC za recikliranu vodu 14.4x0R |
400 - 450 |
19,97 |

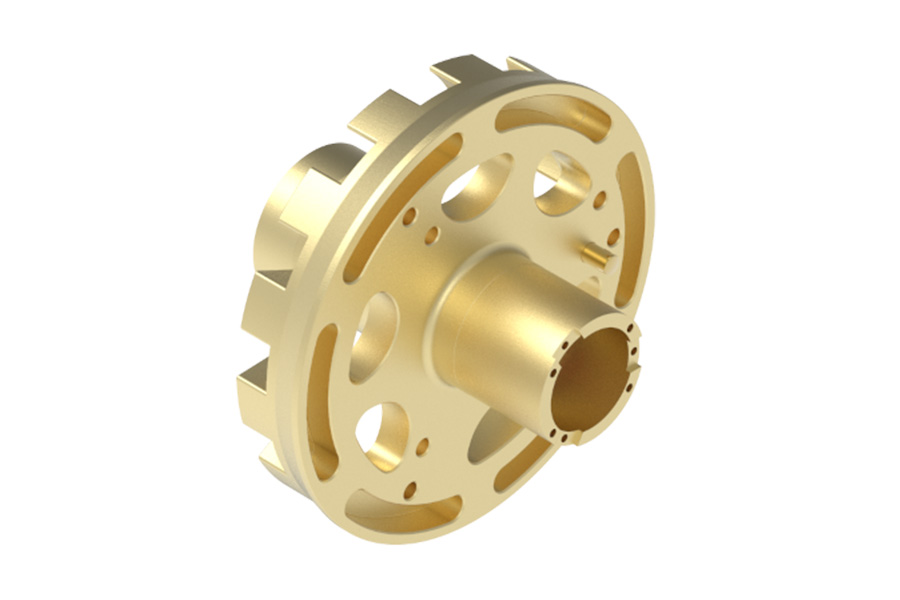

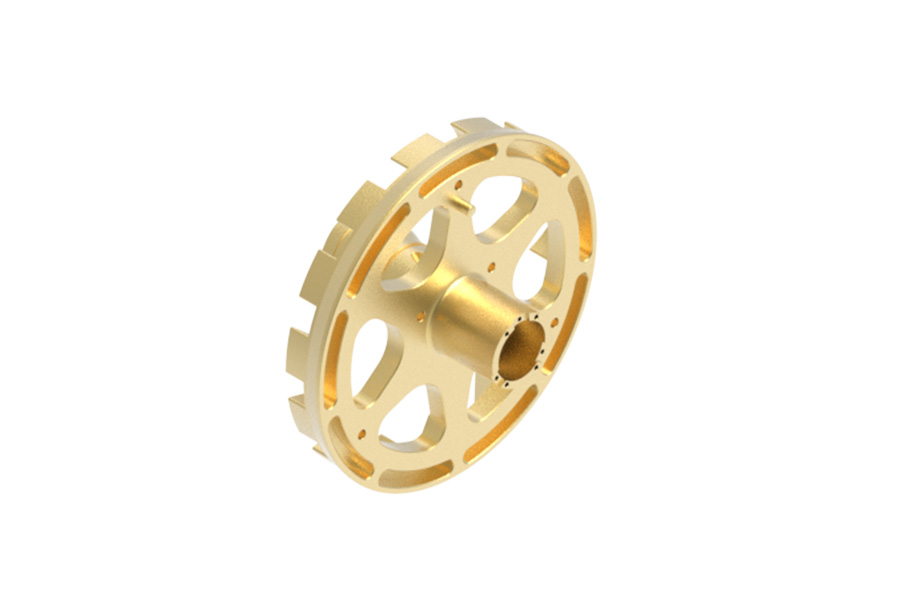

Glavčina (200 - 250 mm)
Glavčina (300 - 375 mm)
Glavčina (400 - 450 mm)
Centralni poklopac i glava za IMC
|
Šifra |
Opis |
Opseg (mm) |
Težina (kg) |
|
14.100KR |
Glava IMC za recikliranu vodu Ø 100mm |
100 |
2,00 |
|
14.120KR |
Glava IMC za recikliranu vodu Ø 120mm |
120 |
3,50 |
|
14.150KR |
Glava IMC za recikliranu vodu Ø 150mm |
150 |
3,50 |
|
14.200KR |
Glava IMC za recikliranu vodu Ø 200mm |
200 |
3,70 |
|
14.225KR |
Glava IMC za recikliranu vodu Ø 225mm |
225 |
3,70 |
|
14.250KR |
Glava IMC za recikliranu vodu Ø 250mm |
250 |
5,50 |
|
14.300KR |
Glava IMC za recikliranu vodu Ø 300mm |
300 |
7,50 |
|
14.350KR |
Glava IMC za recikliranu vodu Ø 350mm |
350 |
9,90 |
|
14.375KR |
Glava IMC za recikliranu vodu Ø 375mm |
375 |
12,00 |
|
14.400KR |
Glava IMC za recikliranu vodu Ø 400mm |
400 |
13,98 |
|
14.450KR |
Glava IMC za recikliranu vodu Ø 450mm |
450 |
16,58 |
|
1420.0640 |
Cilindrični vijak M6×40 |
|
0,01 |
|
15.ZK |
Centralni poklopac sa zupcima |
|
0,90 |
|
15.ZKB |
Centralni poklopac sa prorezima za vučnu šipku |
|
0,60 |

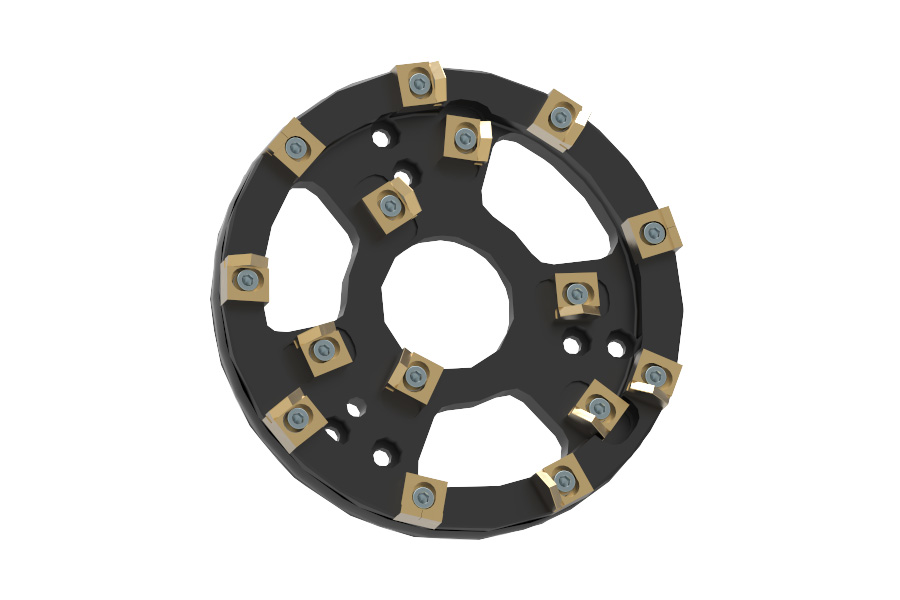

Glava IMC za recikliranu vodu

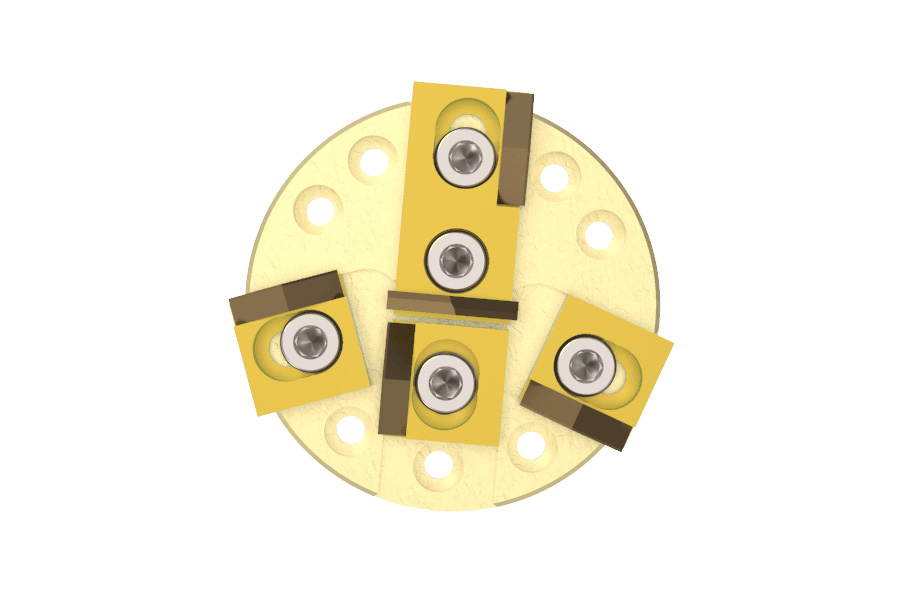

Centralni poklopac sa zupcima

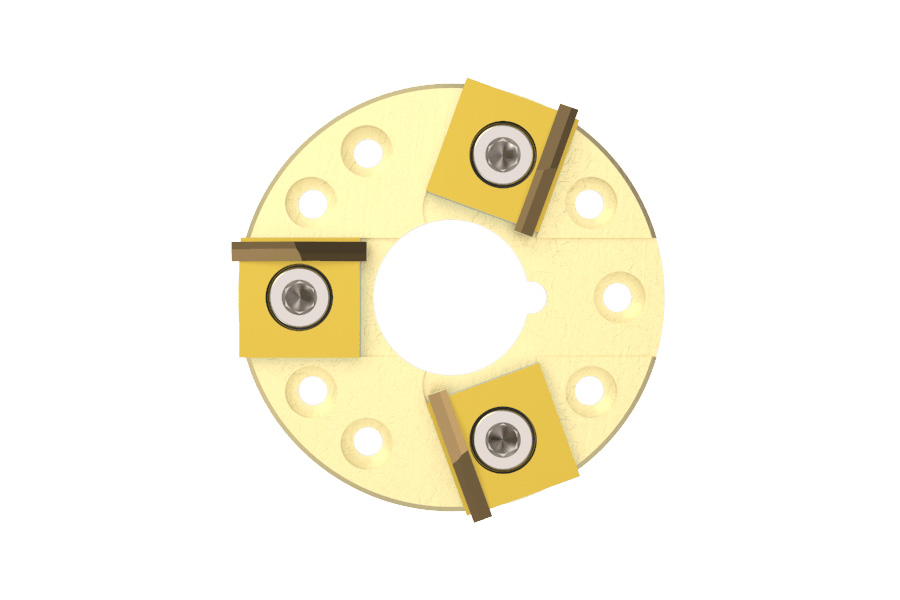

Centralni poklopac sa prorezima za vučnu šipku

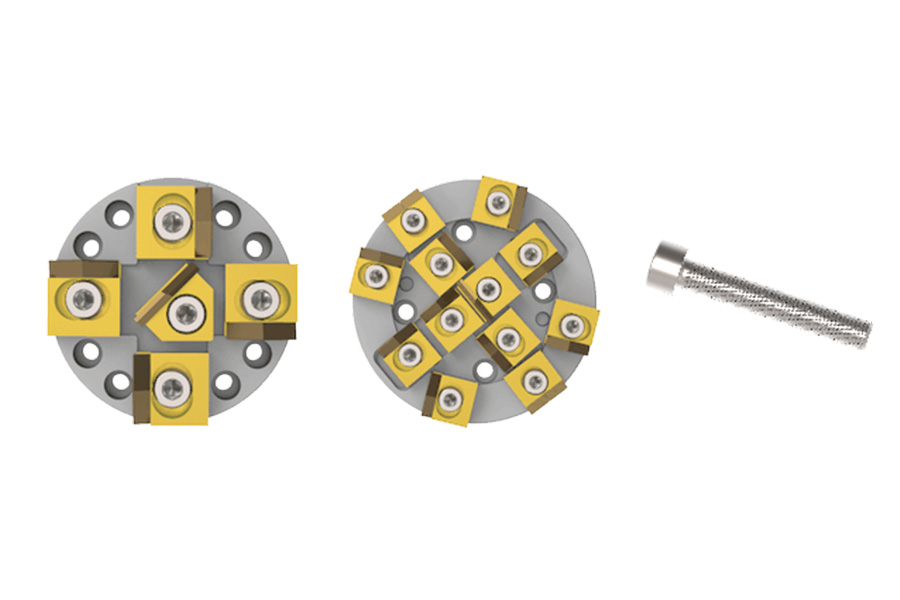

Glave IMC i cilindrični vijak

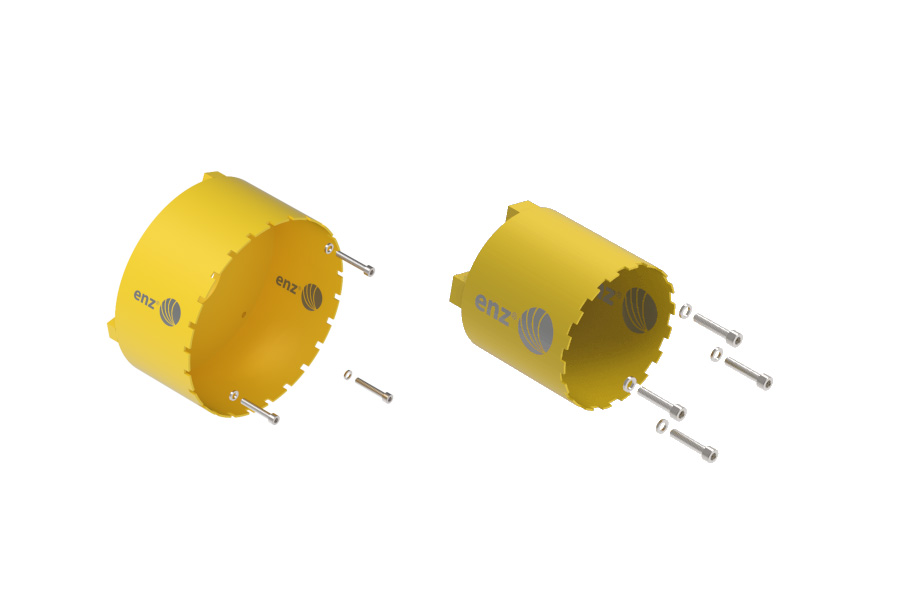

Dijamantska krunska burgija
|
Šifra |
Opis |
Opseg (mm) |
Težina (kg) |
|
14.100D |
Dijamantska krunska burgija Ø 100mm |
100 |
0,85 |
|
14.120D |
Dijamantska krunska burgija Ø 120mm |
120 |
1,10 |
|
14.150D |
Dijamantska krunska burgija Ø 150mm |
150 |
2,25 |
|
14.200D |
Dijamantska krunska burgija Ø 200mm |
200 |
3,10 |
|
14.250D |
Dijamantska krunska burgija Ø 250mm |
250 |
3,10 |
|
14.300D |
Dijamantska krunska burgija Ø 300mm |
300 |
7,10 |
|
14.350D |
Dijamantska krunska burgija Ø 350mm |
350 |
13,00 |
|
14.400D |
Dijamantska krunska burgija Ø 400mm |
400 |
15,66 |
Razno
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Potisni mlaz |
Dimenzija (mm) |
Težina (kg) |
Max pritisak (bar) |
|
0014.00021 |
Klizni točak Ø 60 mm za IMC 300 - 450 |
|
300 - 450 |
|
|
0,31 |
|
|
0014.0616T |
Vijak sa cilindričnom glavom za bregaste ploče M6 x 16 |
|
|
|
|
0,00 |
|
|
0014.1503 |
Poklopac glave za udarnu glodalicu Ø 100–150 mm |
|
100 150 |
|
|
0,24 |
|
|
0014.20071R |
Klizna vođica za IMC Ø 200 mm RP |
|
178 |
|
|
0,74 |
|
|
0014.2007R |
Klizna vođica za IMC 200 |
|
200 |
|
|
0,74 |
|
|
0014.221554 |
Centralni vijak |
|
|
|
|
0,20 |
|
|
0014.2257R |
Klizna vođica za IMC 225 - 250 |
|
225 - 250 |
|
|
0,96 |
|
|
0014.25071R |
Klizni točak Ø 40 mm za IMC 250 |
|
250 |
|
|
0,11 |
|
|
0014.300712R |
Klizna vođica bez krilaca za IMC 300 - 450 |
|
300 - 450 |
|
|
2,32 |
|
|
0014.300722R |
Klizna vođica sa krilcima za IMC 300 - 450 |
|
300 - 450 |
|
|
2,47 |
|
|
0014.30076R |
Kaišna stega za IMC 300 – 450 |
|
300 - 400 |
|
|
0,15 |
|
|
0014.NAR08 |
Aluminijumsko - bronzana podloška |
|
|
|
|
0,09 |
|
|
0014.NAR11 |
Matica za fiksiranje za IMC |
|
|
|
|
0,26 |
|
|
14.99001 |
Moment ključ (12 – 180 Nm) |
|
|
|
|
0,11 |
|
|
14.99002 |
Imbus nasadni ključ 3/4" SW 41 |
|
|
|
|
0,11 |
|
|
14.99003 |
Priključni deo sa magnetom sa 3/4" na 1/2" |
|
|
|
|
0,11 |
|
|
14.99004 |
Ručni pištolj za mast |
|
|
|
|
2,50 |
|
|
14.99008 |
Mast visokih performansi |
|
|
|
|
0,40 |
|
|
14.99009 |
Adapter pištolj za mast za zglobnu spojnicu |
|
|
|
|
2,50 |
|
|
124.12 |
Šestougaona matica za klizne točkove M12 |
|
|
|
|
0,01 |
|
|
1359.161220 |
Vijak sa ramenom za klizni točak M12 |
|
|
|
|
0,07 |
|
|
14.D |
Distanceri |
|
|
|
|
0,30 |
|
|
14.D80 |
Distancer Ø 80mm |
|
|
|
|
0,20 |
|
|
14.K05 |
Bregasta ploča 5mm |
|
|
|
|
0,44 |
|
|
14.KR35W |
Bregasta ploča 3,5mm |
|
|
|
|
0,81 |
|
|
14.KW05 |
Bregasta ploča 5mm bez vijaka |
|
|
|
|
0,44 |
|
|
14.T1 |
Disk opruga, od poboljšanog kaljenog čelika 3,5 mm |
|
|
|
|
0,10 |
|
|
14.ZSR |
Vučna šipka M16 |
|
|
|
|
1,20 |
|
|
20141.08SS |
Nord-Lock klinasta podloška M8 od nerđajućeg čelika |
|
|
|
|
0,00 |
|
|
20141.10SPSS |
Nord-Lock klinasta podloška M10 od specijalnog nerđajućeg čelika |
|
|
|
|
0,00 |
|
|
24.125S |
Zglobna spojnica sa potisnim mlaznicama |
M1″ - F1 1/4″ |
|
3xM10 |
80x126 |
2,50 |
250 |
|
567.17342 |
Podloška M16 za klizne točkove |
|
|
|
|
0,01 |
|
|
C191 |
Bio uljani sprej 500 ml |
|
|
|
|
0,50 |
|
|
C192 |
Loctite 243 – 50 ml |
|
|
|
|
0,07 |
|

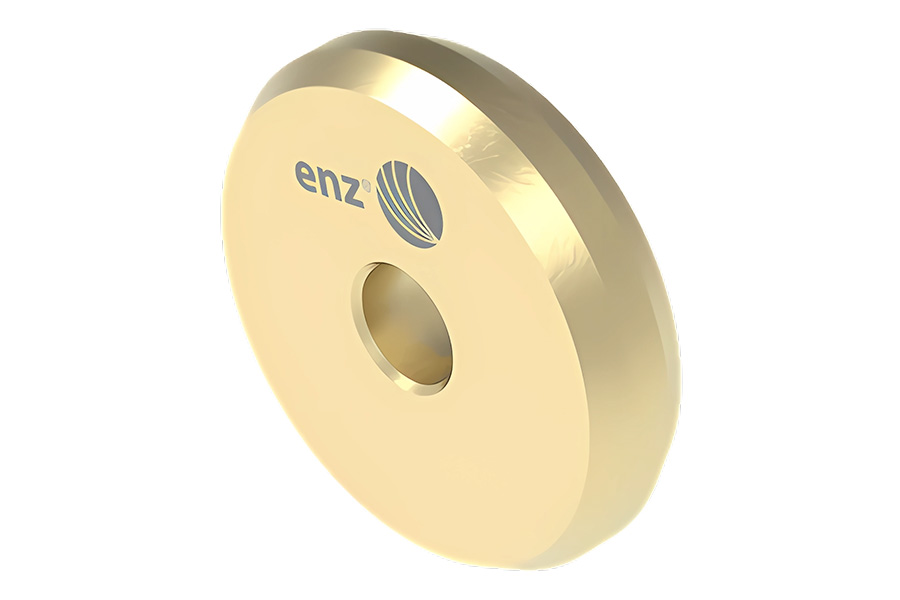

Klizni točak

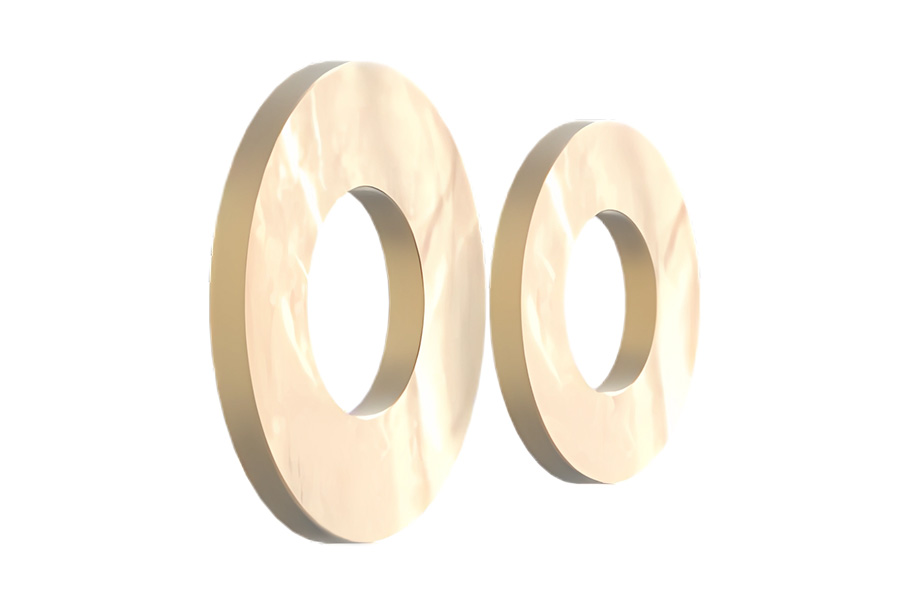

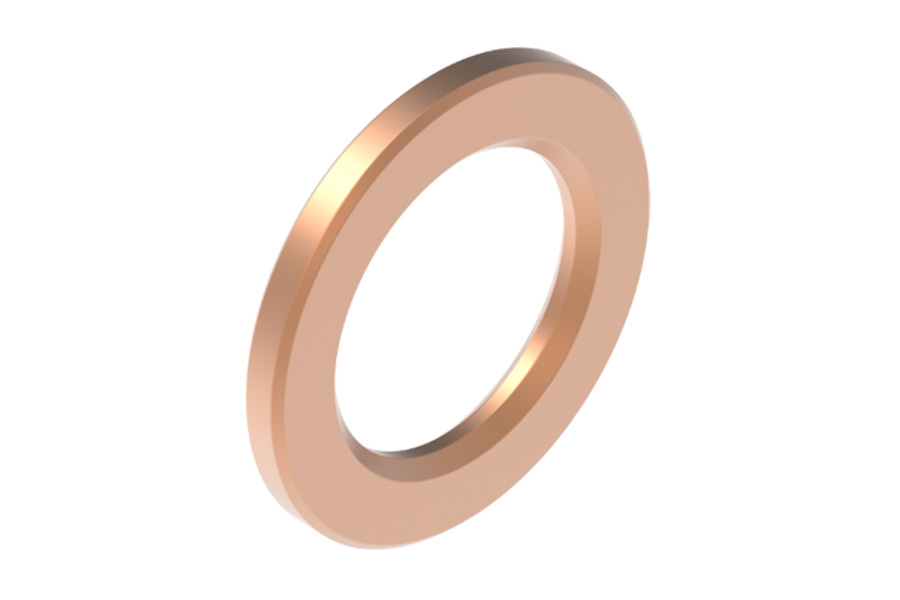

Aluminijumsko - bronzana podloška

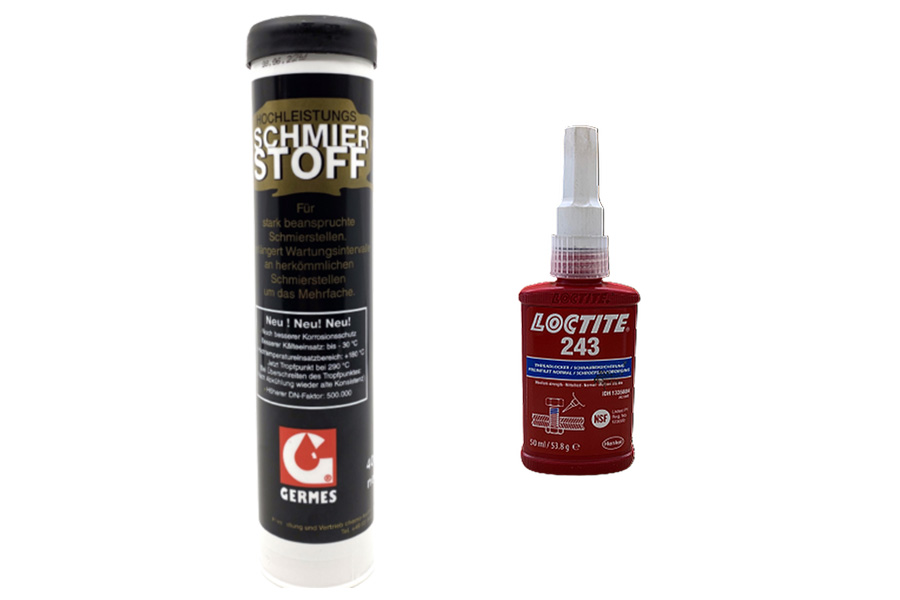

Mast visokih performansi i lepak

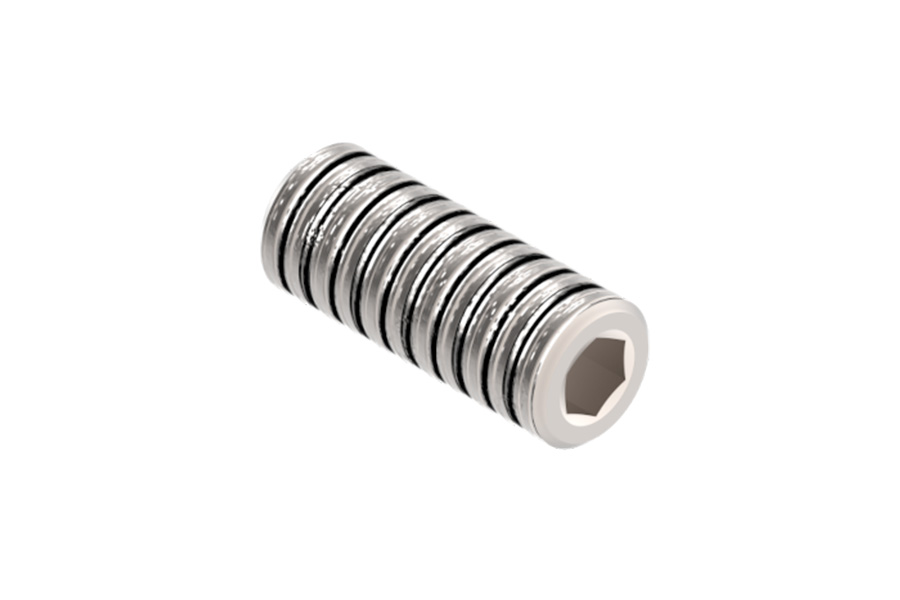

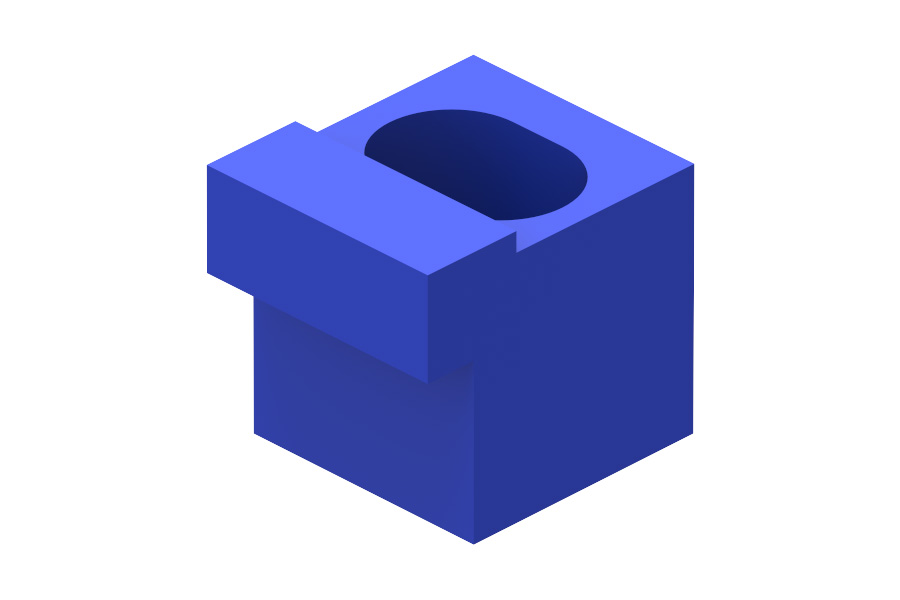

Distanceri
