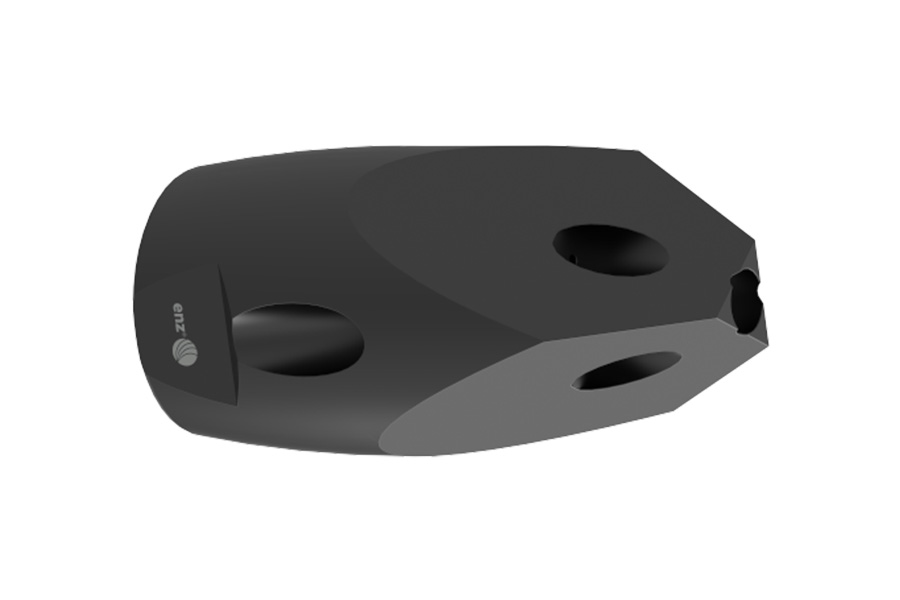

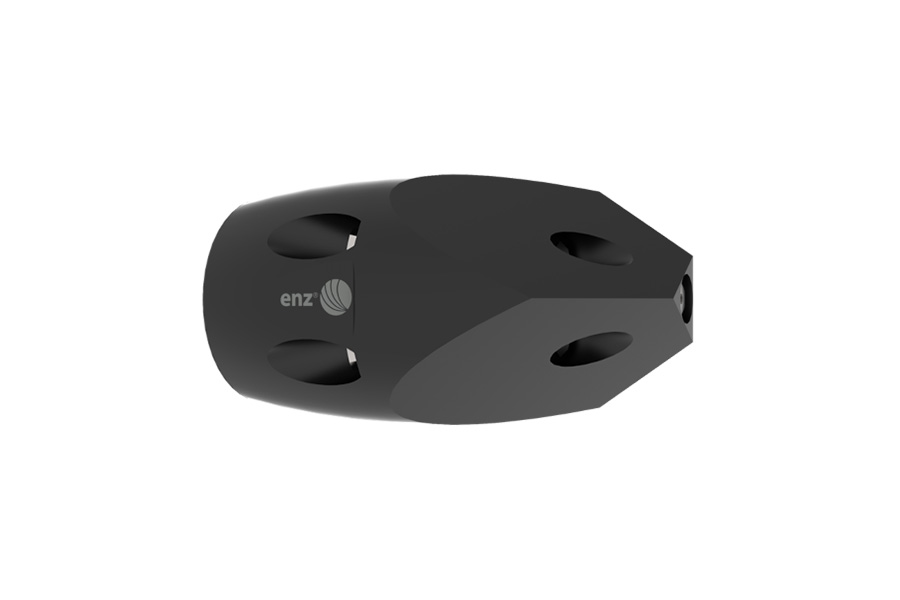

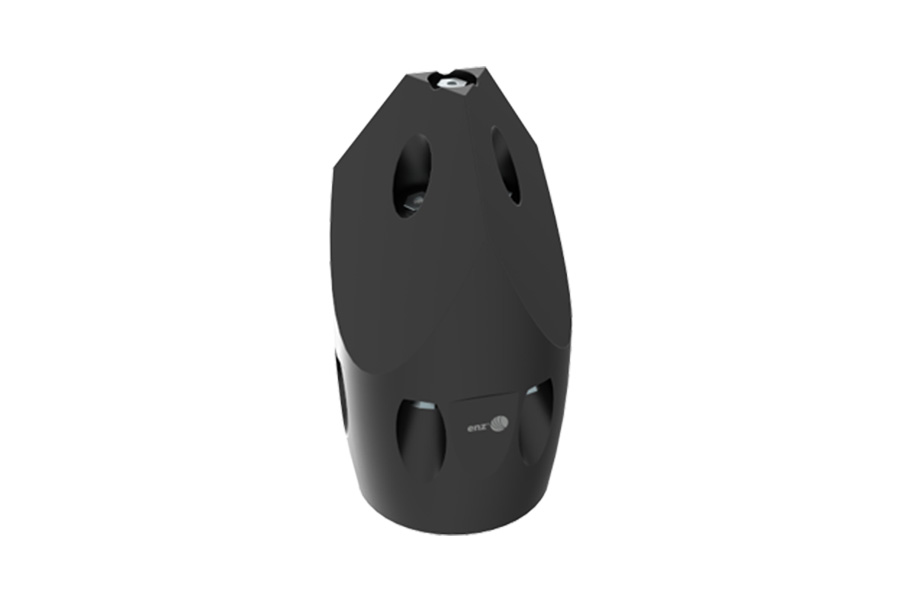

Šiljate trostrane
Koncentrisano, snažno pomeranje napred pomoću 4 prednje mlaznice. Oštre ivice seku, lome i prodiru kroz sve vrste začepljenja. Izrađene su od otpornog, kaljenog čelika. Sve mlaznice od art. br. 60.038 nadalje opremljene su keramičkim umetkom. Zahvaljujući tome, efikasnost je znatno veća u poređenju sa mlaznicama sa bušenim otvorima, a vek trajanja je višestruko duži.
Primena
- Probijanje potpuno začepljenih cevi
- Otvaranje prepletenog korenja
- Otvaranje zaleđenih vodovodnih cevi
- Ispiranje pri hidrauličnom bušenju
Specifikacija:
Silverline šiljata mlaznica 1/8″ – 1/2″
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Potisni mlaz |
Prednji mlaz |
Ugao zadnjeg mlaza |
Ugao prednjeg mlaza |
Dimenzija (mm) |
Težina (kg) |
Max pritisak (bar) |
|
60.012SL15 |
Šiljata 15 l/min, 100 bar |
1/8″ |
20 - 40 |
15 |
3x0,95 |
4X0,50 |
25° |
15° |
16x25 |
0,02 |
350 |
|
60.025SL15 |
Šiljata 15 l/min, 100 bar |
1/4″ |
22 - 50 |
15 |
3x0,90 |
4X0,60 |
25° |
15° |
20x33 |
0,03 |
350 |
|
60.025SL30 |
Šiljata 30 l/mi,n 100 bar |
1/4″ |
22 - 50 |
30 |
3x1,35 |
4X0,70 |
25° |
15° |
20x33 |
0,03 |
350 |
|
60.050SL100 |
Šiljata 100 l/min, 100 bar |
1/2″ |
40 - 150 |
100 |
3x2,40 |
4X1,10 |
25° |
15° |
32x55 |
0,14 |
350 |
|
60.050SL40 |
Šiljata 40 l/min, 100 bar |
1/2″ |
40 - 150 |
40 |
3x1,50 |
4X0,80 |
25° |
15° |
32x55 |
0,14 |
350 |
|
60.050SL70 |
Šiljata 70 l/min, 100 bar |
1/2″ |
40 - 150 |
70 |
3x1,80 |
4X0,90 |
25° |
15° |
32x55 |
0,14 |
350 |
Šiljata mlaznica 3/8″ – 1 1/4″
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Potisni mlaz |
Prednji mlaz |
Ugao zadnjeg mlaza |
Ugao prednjeg mlaza |
Dimenzija (mm) |
Težina (kg) |
Reciklaža |
Max pritisak (bar) |
|
60.038 |
Šiljata |
3/8″ |
28 - 100 |
30 |
3xM4 |
4xM4 |
20° |
15° |
26x44 |
0,08 |
da |
350 |
|
60.050 |
Šiljata |
1/2″ |
40 - 150 |
50 |
3xM6 |
4xM4 |
25° |
15° |
32x55 |
0,09 |
da |
350 |
|
60.075 |
Šiljata |
3/4″ |
60 - 250 |
100 |
3xM6 |
4xM4 |
25° |
15° |
38x80 |
0,32 |
da |
350 |
|
60.100 |
Šiljata |
1″ |
100 – 300 |
150 |
3xM6 |
4xM6 |
25° |
15° |
48x90 |
0,60 |
da |
250 |
|
60.100L |
Šiljata Ø 68, duga verzija |
1″ |
150 - 400 |
200 |
6xM10 |
4xM8 |
25° |
15° |
68x187 |
2,70 |
da |
250 |
|
60.100L80 |
Šiljata Ø 80, duga verzija |
1″ |
150 - 500 |
200 |
6xM10 |
4xM8 |
10° |
15° |
79x218 |
4,68 |
da |
250 |
|
60.125 |
Šiljata |
1 1/4″ |
150 - 400 |
200 |
6xM6 |
4xM6 |
20° |
15° |
58x100 |
0,98 |
da |
250 |
|
60.125L |
Šiljata duga verzija |
1 1/4″ |
200 - 800 |
300 |
6xM10 |
4xM8 |
10° |
15° |
98x258 |
8,40 |
da |
250 |

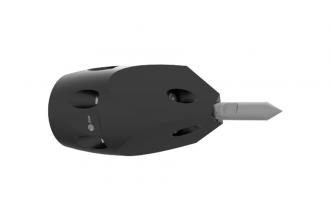

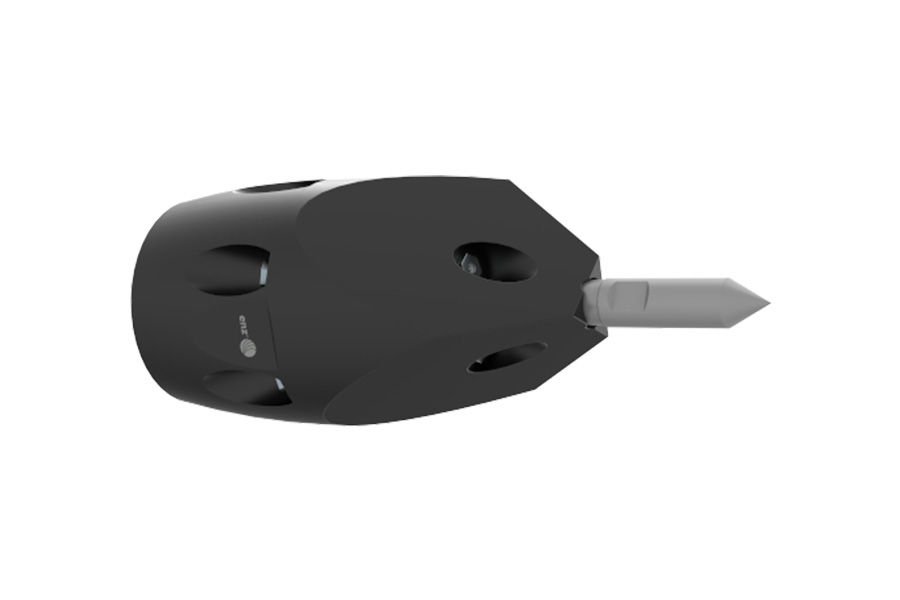

Šiljata mlaznica sa centralnim vrhom 1/2″ – 1 1/4″
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Potisni mlaz |
Prednji mlaz |
Ugao zadnjeg mlaza |
Ugao prednjeg mlaza |
Dimenzija (mm) |
Težina (kg) |
Reciklaža |
Max pritisak (bar) |
|
61.050 |
Šiljata |
1/2″ |
40 - 150 |
50 |
3xM6 |
3xM4 |
25° |
15° |
38x82 |
0,15 |
da |
350 |
|
61.075 |
Šiljata |
3/4″ |
60 - 250 |
100 |
3xM6 |
4xM4 |
25° |
15° |
38x104,5 |
0,33 |
da |
350 |
|
61.100 |
Šiljata |
1″ |
100 – 300 |
150 |
6xM6 |
3xM6 |
25° |
15° |
48x123,5 |
0,56 |
da |
250 |
|
61.100L |
Šiljata Ø 68, duga verzija |
1″ |
150 - 400 |
200 |
6xM10 |
3xM8 |
25° |
15° |
68x220 |
2,72 |
da |
250 |
|
61.100L80 |
Šiljata Ø 80, duga verzija |
1″ |
150 - 500 |
200 |
6xM10 |
3xM8 |
10° |
15° |
79x260 |
4,71 |
da |
250 |
|
61.125 |
Šiljata |
1 1/4″ |
150 - 400 |
200 |
6xM6 |
3xM6 |
20° |
15° |
58x133 |
0,94 |
da |
250 |
|
61.125L |
Šiljata duga verzija |
1 1/4″ |
200 - 800 |
300 |
6xM10 |
3xM8 |
10° |
15° |
98x300 |
8,43 |
da |
250 |

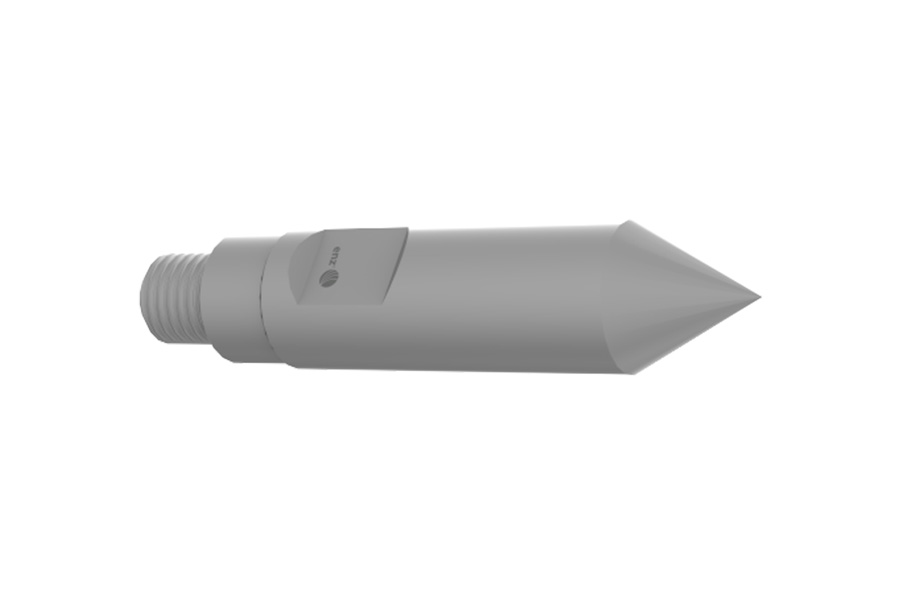

Pribor i potrošni delovi za šiljate mlaznice
|
Šifra |
Opis |
Priključak |
Dimenzija (mm) |
Težina (kg) |
|
0061.0504 |
Centralni vrh za šiljatu mlaznicu 60.050 |
M4 |
6x32 |
0,10 |
|
0061.1004 |
Centralni vrh za šiljatu mlaznicu 60.100 |
M6 |
9x42 |
0,10 |
|
0061.1254 |
Centralni vrh za šiljatu mlaznicu 60.100L80 i 60.125L |
M8 |
11x53 |
0,05 |
Preuzmite:
Šiljate trostrane mlaznice(408 Kb)
