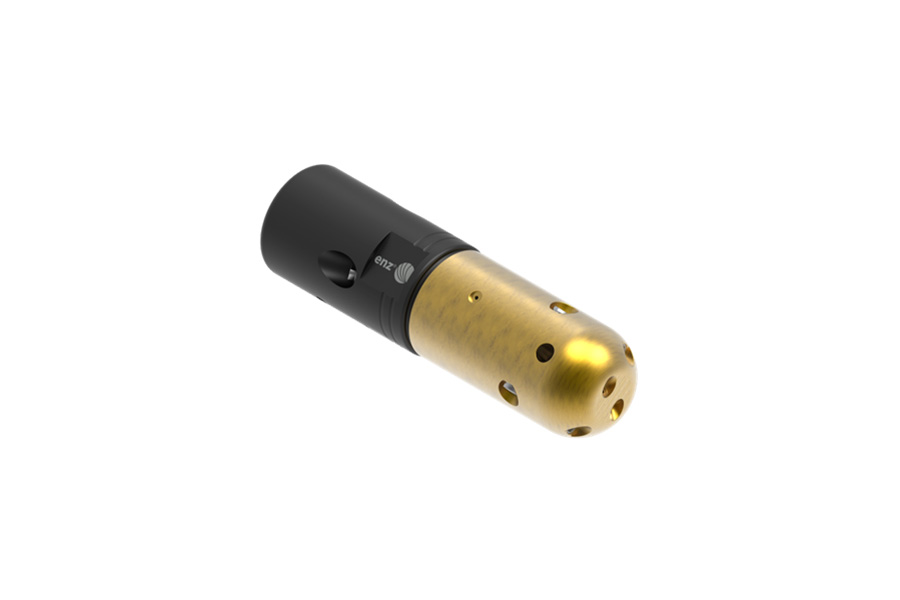

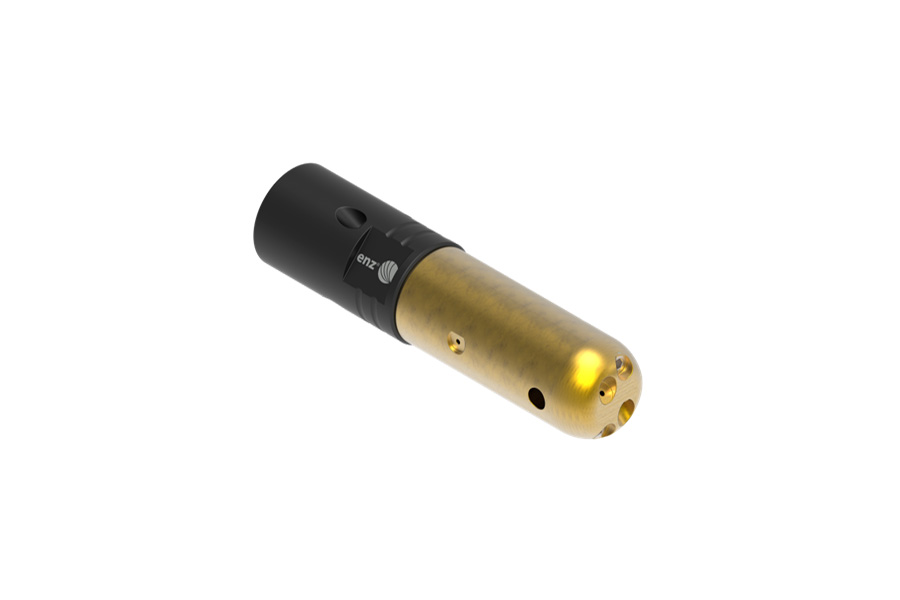

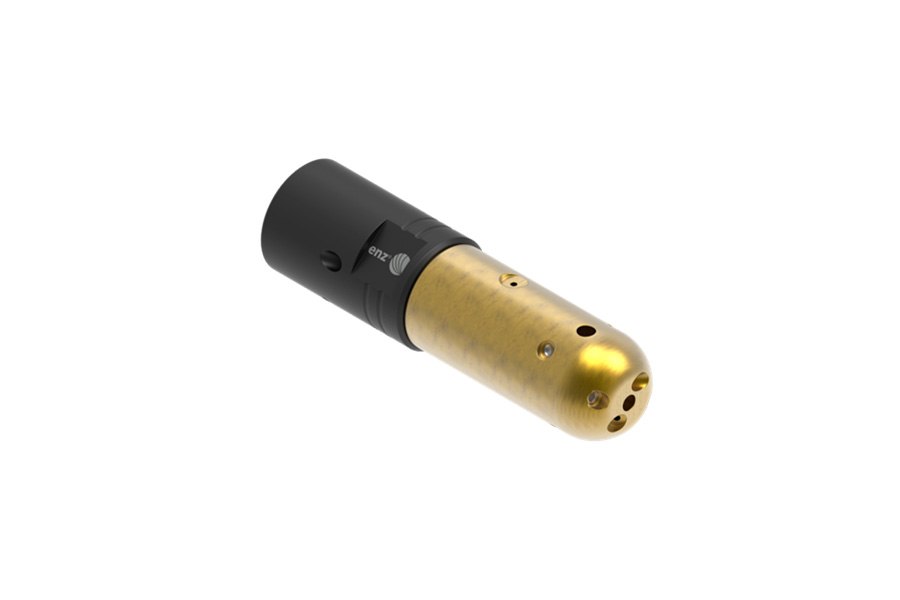

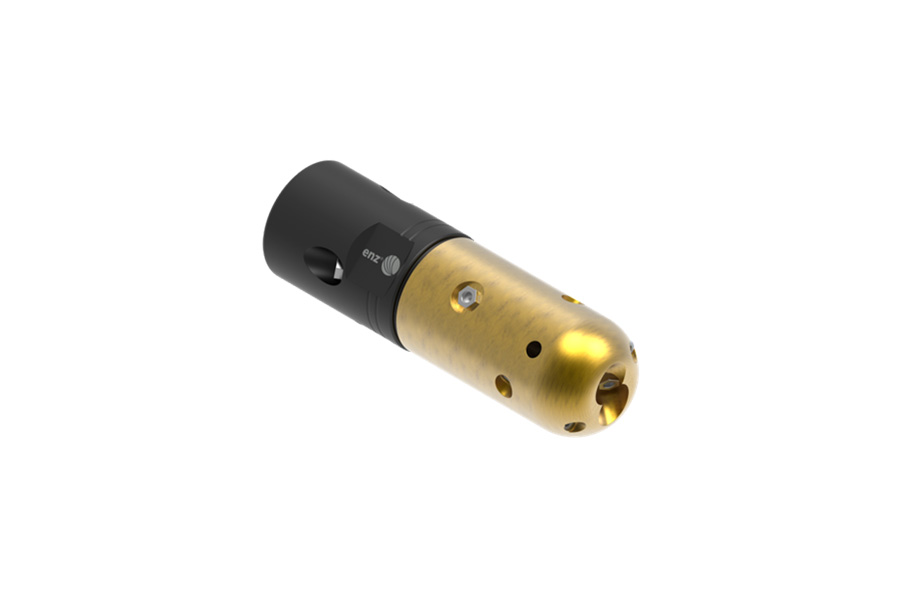

UC automatske i ručne
Enz® UC mlaznice su univerzalno primenljive mlaznice za čišćenje pod visokim pritiskom, posebno namenjene za čišćenje izmenjivača toplote i delimično do potpuno zapušenih cevi.
Naslage se efikasno uklanjaju pomoću prednjih ukrštenih i potisnih mlazova. Dve radijalne mlaznice pod uglom od 90° čiste zid cevi i obezbeđuju optimalnu brzinu rotacije i učinak čišćenja. UC mlaznice su dostupne sa ili bez potiska. Verzije sa potiskom pogodne su za ručnu upotrebu na lancama za čišćenje, kao i za automatizovane sisteme za čišćenje.
Primena
Čišćenje izmenjivača toplote u hemijskim, nuklearnim i atomskim postrojenjima, kao i opšte industrijsko čišćenje.
Specifikacija:
UC09
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.009-18-MS-2 |
UC9 |
M7 |
12-18 |
30/36 |
2x0,45 |
3x0,60 |
2x0,45 |
9,5x39 |
da/da |
0,02 |
1000/1500 |
|
06.009-18-NS-2 |
UC9 |
1/16″NPT |
12-18 |
30 |
2x0,45 |
3x0,60 |
2x0,45 |
9,5x39 |
da/da |
0,02 |
1000 |
|
06.009-18-ULS-2 |
UC9 |
1/4″x28UNF LH |
12-18 |
30/36 |
2x0,45 |
3x0,60 |
2x0,45 |
9,5x39 |
da/da |
0,02 |
1000/1500 |
|
06.009-18-US-2 |
UC9 |
1/4″x28UNF |
12-18 |
30/36 |
2x0,45 |
3x0,60 |
2x0,45 |
9,5x39 |
da/da |
0,02 |
1000/1500 |

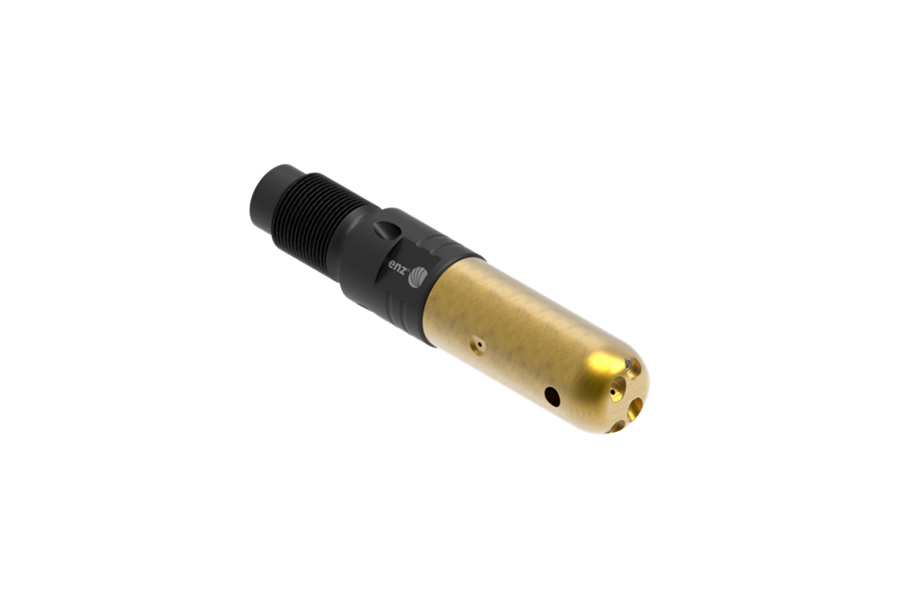

UC09 sa muškim navojem
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.009-18-UbS-2 |
UC9 |
5/16″x24UNF (muški) |
12-18 |
30/36 |
2x0,45 |
3x0,60 |
2x0,45 |
9,5x46 |
da/da |
0,02 |
1000/1500 |
UC13-18
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.013-18-NS-2 |
UC13 |
1/8″NPT |
16-20 |
28 |
2x0,50 |
3x0,60 |
2x0,50 |
13x48 |
da/da |
0,03 |
1000 |
|
06.013-18-S-2 |
UC13 |
1/8″BSPP |
16-20 |
28/36 |
2x0,50 |
3x0,60 |
2x0,50 |
13x48 |
da/da |
0,03 |
1000/1500 |
|
06.013-18-UALS-2 |
UC13 |
1/4″x28UNF LH |
16-20 |
28/36 |
2x0,50 |
3x0,60 |
2x0,50 |
13x48 |
da/da |
0,03 |
1000/1500 |
|
06.013-18-UAS-2 |
UC13 |
1/4″x28UNF |
16-20 |
28/36 |
2x0,50 |
3x0,60 |
2x0,50 |
13x48 |
da/da |
0,03 |
1000/1500 |
|
06.013-18-UBLS-2 |
UC13 |
3/8″x24UNF LH |
16-20 |
28/36 |
2x0,50 |
3x0,60 |
2x0,50 |
13x48 |
da/da |
0,03 |
1000/1500 |
|
06.013-18-UBS-2 |
UC13 |
3/8″x24UNF |
16-20 |
28/36 |
2x0,50 |
3x0,60 |
2x0,50 |
13x48 |
da/da |
0,03 |
1000/1500 |
UC13-30
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.013-30-NS-1 |
UC13 |
1/8″NPT |
16-20 |
42 |
2x0,70 |
3x0,60 |
2x0,70 |
13x48 |
da/da |
0,03 |
1000 |
|
06.013-30-UALS-2 |
UC13 |
1/4″x28UNF LH |
16-20 |
42/52 |
2x0,70 |
3x0,60 |
2x0,70 |
13x48 |
da/da |
0,03 |
1000/1500 |
|
06.013-30-UAS-2 |
UC13 |
1/4″x28UNF |
16-20 |
42/52 |
2x0,70 |
3x0,60 |
2x0,70 |
13x48 |
da/da |
0,03 |
1000/1500 |
|
06.013-30-UBLS-2 |
UC13 |
3/8″x24UNF LH |
16-20 |
42/52 |
2x0,70 |
3x0,60 |
2x0,70 |
13x48 |
da/da |
0,03 |
1000/1500 |
|
06.013-30-UBS-2 |
UC13 |
3/8″x24UNF |
16-20 |
42/52 |
2x0,70 |
3x0,60 |
2x0,70 |
13x48 |
da/da |
0,03 |
1000/1500 |
UC18-30
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.018-30-AS-2 |
UC18 |
1/8″BSPP |
22-25 |
33/44 |
2x0,50 |
3xM3 |
2x0,50 |
18x65 |
da/da |
0,08 |
1000/1500 |
|
06.018-30-BS-2 |
UC18 |
1/4″BSPP |
22-25 |
33/44 |
2x0,50 |
3xM3 |
2x0,50 |
18x65 |
da/da |
0,08 |
1000/1500 |
|
06.018-30-NBS-1 |
UC18 |
1/4″NPT |
22-25 |
33 |
2x0,50 |
3xM3 |
2x0,50 |
18x65 |
da/da |
0,08 |
1000 |
|
06.018-30-UBLS-2 |
UC18 |
3/8″x24UNF LH |
22-25 |
33/44 |
2x0,50 |
3xM3 |
2x0,50 |
18x65 |
da/da |
0,08 |
1000/1500 |
|
06.018-30-UCLS-2 |
UC18 |
9/16″x18UNF LH |
22-25 |
33/44 |
2x0,50 |
3xM3 |
2x0,50 |
18x65 |
da/da |
0,08 |
1000/1500 |
|
06.018-30-UCS-2 |
UC18 |
9/16″x18UNF |
22-25 |
33/44 |
2x0,50 |
3xM3 |
2x0,50 |
18x65 |
da/da |
0,08 |
1000/1500 |
UC18-50
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.018-50-AS-2 |
UC18 |
1/8″BSPP |
22-25 |
52/67 |
2x0,75 |
3xM3 |
2x0,75 |
18x65 |
da/da |
0,08 |
1000/1500 |
|
06.018-50-BS-2 |
UC18 |
1/4″BSPP |
22-25 |
52/67 |
2x0,75 |
3xM3 |
2x0,75 |
18x65 |
da/da |
0,08 |
1000/1500 |
|
06.018-50-NBS-1 |
UC18 |
1/4″NPT |
22-25 |
52 |
2x0,75 |
3xM3 |
2x0,75 |
18x65 |
da/da |
0,08 |
1000 |
|
06.018-50-UBLS-2 |
UC18 |
3/8″x24UNF LH |
22-25 |
52/67 |
2x0,75 |
3xM3 |
2x0,75 |
18x65 |
da/da |
0,08 |
1000/1500 |
|
06.018-50-UCLS-2 |
UC18 |
9/16″x18UNF LH |
22-25 |
52/67 |
2x0,75 |
3xM3 |
2x0,75 |
18x65 |
da/da |
0,08 |
1000/1500 |
|
06.018-50-UCS-2 |
UC18 |
9/16″x18UNF |
22-25 |
52/67 |
2x0,75 |
3xM3 |
2x0,75 |
18x65 |
da/da |
0,08 |
1000/1500 |
UC18-70
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.018-70-BS-2 |
UC18 |
1/4″BSPP |
22-25 |
78/96 |
2x0,90 |
3xM3 |
2x0,90 |
18x65 |
da/da |
0,08 |
1000/1500 |
|
06.018-70-NBS-1 |
UC18 |
1/4″NPT |
22-25 |
78 |
2x0,90 |
3xM3 |
2x0,90 |
18x65 |
da/da |
0,08 |
1000 |
|
06.018-70-UBLS-2 |
UC18 |
3/8″x24UNF LH |
22-25 |
78/96 |
2x0,90 |
3xM3 |
2x0,90 |
18x65 |
da/da |
0,08 |
1000/1500 |
|
06.018-70-UCLS-2 |
UC18 |
9/16″x18UNF LH |
22-25 |
78/96 |
2x0,90 |
3xM3 |
2x0,90 |
18x65 |
da/da |
0,08 |
1000/1500 |
|
06.018-70-UCS-2 |
UC18 |
9/16″x18UNF |
22-25 |
78/96 |
2x0,90 |
3xM3 |
2x0,90 |
18x65 |
da/da |
0,08 |
1000/1500 |
UC22
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.022-AS-2 |
UC22 |
1/4″BSPP |
26-30 |
40/50 |
2xM4 |
3xM3 |
2xM4 |
22x73 |
da/da |
0,13 |
1000/1500 |
|
06.022-NAS-1 |
UC22 |
1/4″NPT |
26-30 |
40 |
2xM4 |
3xM3 |
2xM4 |
22x73 |
da/da |
0,13 |
1000 |
|
06.022-NBS-1 |
UC22 |
3/8″ NPT |
26-30 |
40 |
2xM4 |
3xM3 |
2xM4 |
22x73 |
da/da |
0,13 |
1000 |
|
06.022-UBLS-2 |
UC22 |
9/16″x18UNF LH |
26-30 |
40/50 |
2xM4 |
3xM3 |
2xM4 |
22x73 |
da/da |
0,13 |
1000/1500 |
|
06.022-UBS-2 |
UC22 |
9/16″x18UNF |
26-30 |
40/50 |
2xM4 |
3xM3 |
2xM4 |
22x73 |
da/da |
0,13 |
1000/1500 |
UC28
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.028-AS-2 |
UC28 |
1/4″BSPP |
30-42 |
40/50 |
2xM4 |
3xM3 |
2xM4 |
28x83 |
da/da |
0,21 |
1000/1500 |
|
06.028-NAS-1 |
UC28 |
3/8″BSPP |
30-42 |
40/50 |
2xM4 |
3xM3 |
2xM4 |
28x83 |
da/da |
0,21 |
1000/1500 |
|
06.028-NBS-1 |
UC28 |
3/8″ NPT |
30-42 |
40 |
2xM4 |
3xM3 |
2xM4 |
28x83 |
da/da |
0,21 |
1000 |
|
06.028-UBLS-2 |
UC28 |
9/16″x18UNF LH |
30-42 |
40/50 |
2xM4 |
3xM3 |
2xM4 |
28x83 |
da/da |
0,21 |
1000/1500 |
|
06.028-UBS-2 |
UC28 |
9/16″x18UNF |
30-42 |
40/50 |
2xM4 |
3xM3 |
2xM4 |
28x83 |
da/da |
0,21 |
1000/1500 |
Preuzmite:
UC mlaznice(448 Kb)
