UC automatske

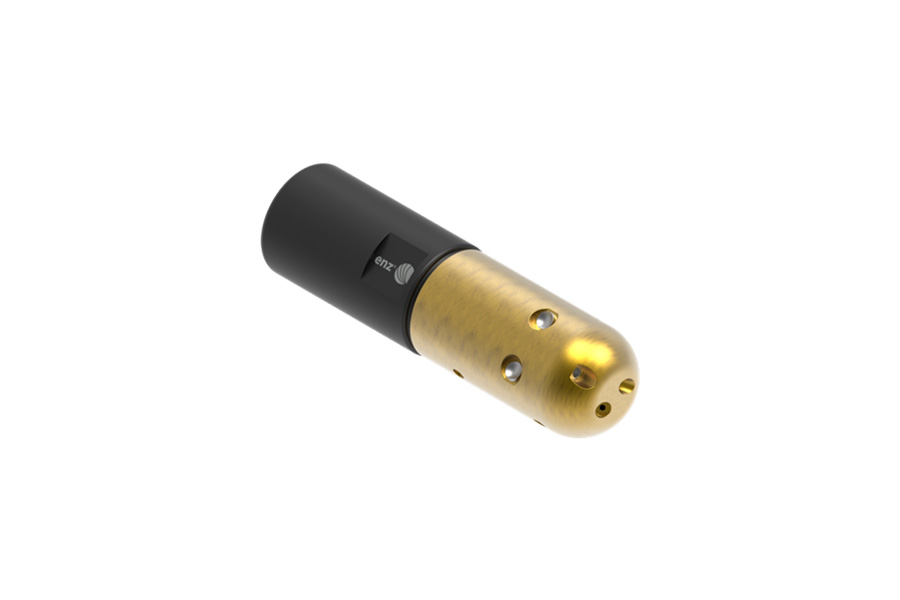

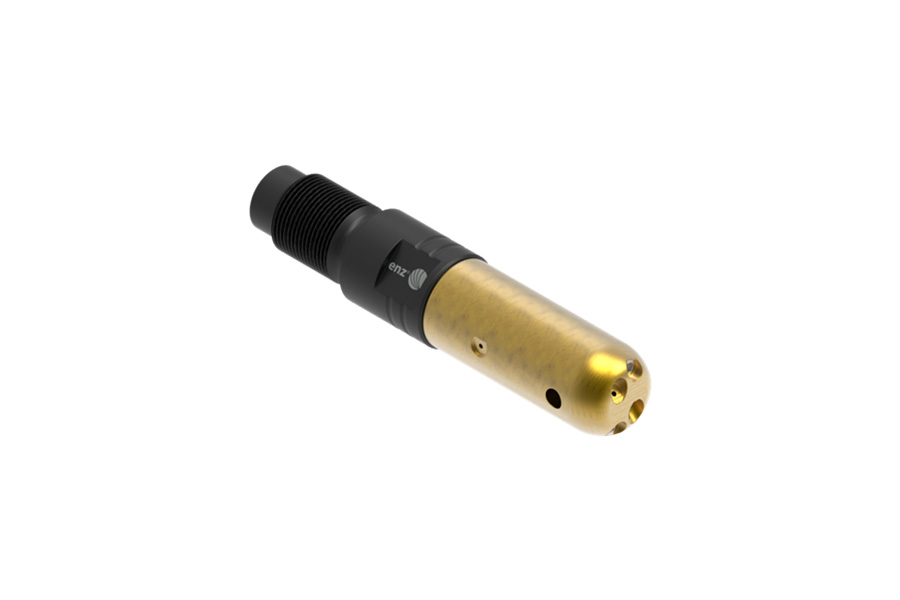

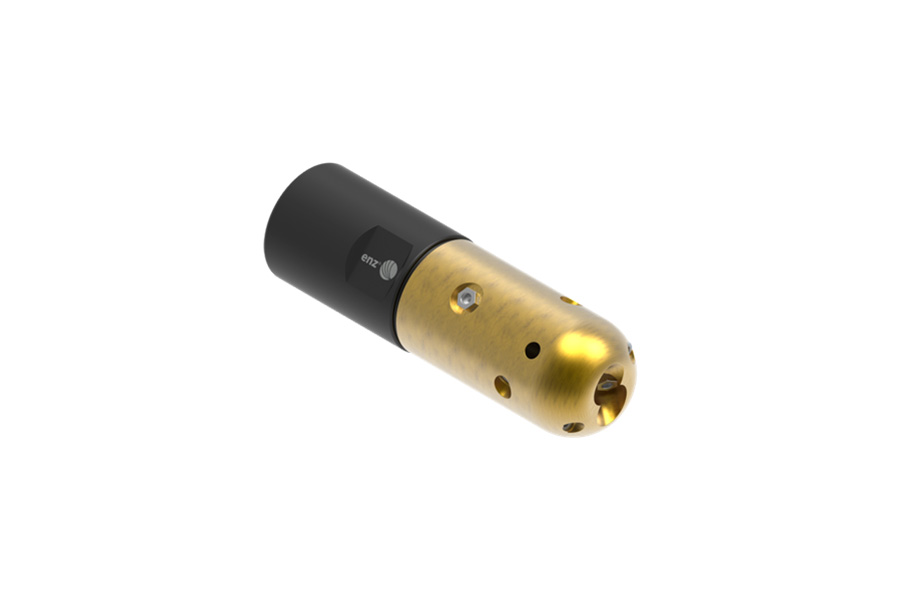

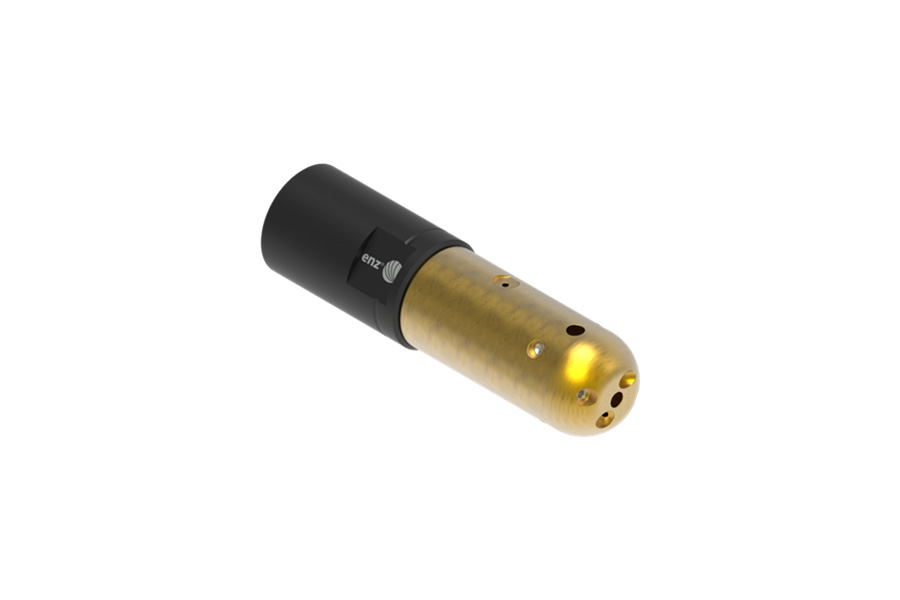

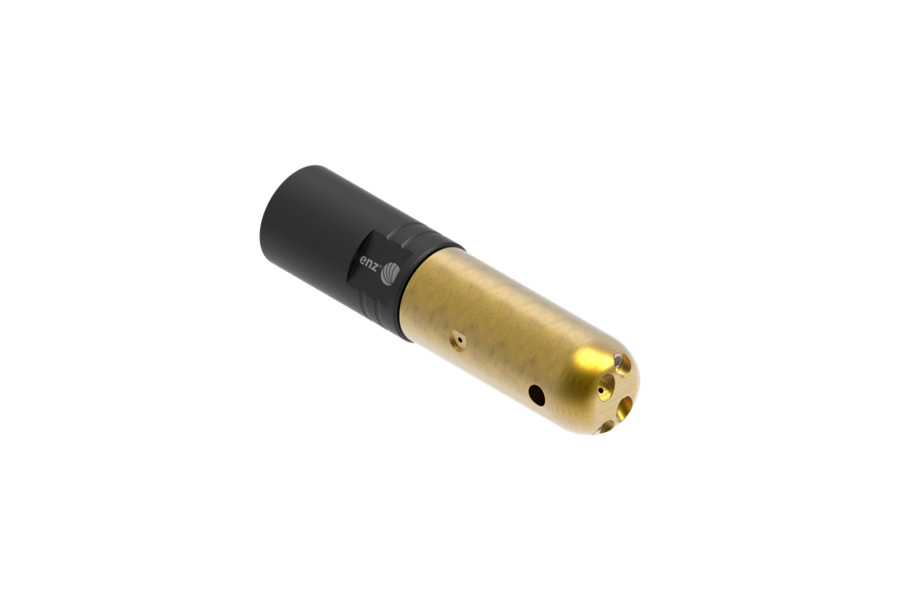

Enz® UC mlaznice su univerzalne mlaznice za čišćenje pod visokim pritiskom, posebno namenjene za čišćenje izmenjivača toplote i delimično do potpuno zapušenih cevi.
Naslage se efikasno uklanjaju pomoću prednjih ukrštenih mlazova. Dve radijalne mlaznice pod uglom od 90° čiste zid cevi i obezbeđuju optimalnu brzinu rotacije i učinak čišćenja. UC mlaznice su dostupne sa ili bez potiska. Verzije bez potiska pogodne su za upotrebu u automatizovanim sistemima za čišćenje.
Primena
Čišćenje izmenjivača toplote u hemijskim, nuklearnim i atomskim postrojenjima, kao i opšte industrijsko čišćenje.
Specifikacija:
UC09
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.009-18-M-2 |
UC9 |
M7 |
12-18 |
15/18 |
2x0,45 |
- |
2x0,45 |
9,5x39 |
-/da |
0,02 |
1000/1500 |
|
06.009-18-N-1 |
UC9 |
1/16″NPT |
12-18 |
15 |
2x0,45 |
- |
2x0,45 |
9,5x39 |
-/da |
0,02 |
1000 |
|
06.009-18-U-2 |
UC9 |
1/4″x28UNF |
12-18 |
15/18 |
2x0,45 |
- |
2x0,45 |
9,5x39 |
-/da |
0,02 |
1000/1500 |
|
06.009-18-UL-2 |
UC9 |
1/4″x28UNF LH |
12-18 |
15/18 |
2x0,45 |
- |
2x0,45 |
9,5x39 |
-/da |
0,02 |
1000/1500 |
UC09 sa muškim navojem
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.009-18-Ub-2 |
UC9 |
5/16″x24UNF (muški) |
12-18 |
15/18 |
2x0,45 |
- |
2x0,45 |
9,5x46 |
-/da |
0,02 |
1000/1500 |
UC13-18
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.013-18-2 |
UC13 |
1/8″BSPP |
16-20 |
16/18 |
2x0,50 |
- |
2x0,50 |
13x48 |
-/da |
0,03 |
1000/1500 |
|
06.013-18-N-1 |
UC13 |
1/8″NPT |
16-20 |
16 |
2x0,50 |
- |
2x0,50 |
13x48 |
-/da |
0,03 |
1000 |
|
06.013-18-UA-2 |
UC13 |
1/4″x28UNF |
16-20 |
16/18 |
2x0,50 |
- |
2x0,50 |
13x48 |
-/da |
0,03 |
1000/1500 |
|
06.013-18-UAL-2 |
UC13 |
1/4″x28UNF LH |
16-20 |
16/18 |
2x0,50 |
- |
2x0,50 |
13x48 |
-/da |
0,03 |
1000/1500 |
|
06.013-18-UBL-2 |
UC13 |
3/8″x24UNF |
16-20 |
16/18 |
2x0,50 |
- |
2x0,50 |
13x48 |
-/da |
0,03 |
1000/1500 |
|
06.013-18-UB-2 |
UC13 |
3/8″x24UNF LH |
16-20 |
16/18 |
2x0,50 |
- |
2x0,50 |
13x48 |
-/da |
0,03 |
1000/1500 |
UC13-30
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.013-30-2 |
UC13 |
1/8″BSPP |
16-20 |
24/30 |
2x0,70 |
- |
2x0,70 |
13x48 |
-/da |
0,03 |
1000/1500 |
|
06.013-30-N-1 |
UC13 |
1/8″NPT |
16-20 |
24 |
2x0,70 |
- |
2x0,70 |
13x48 |
-/da |
0,03 |
1000 |
|
06.013-30-UA-2 |
UC13 |
1/4″x28UNF |
16-20 |
24/30 |
2x0,70 |
- |
2x0,70 |
13x48 |
-/da |
0,03 |
1000/1500 |
|
06.013-30-UAL-2 |
UC13 |
1/4″x24UNF LH |
16-20 |
24/30 |
2x0,70 |
- |
2x0,70 |
13x48 |
-/da |
0,03 |
1000/1500 |
|
06.013-30-UB-2 |
UC13 |
3/8″x24UNF |
16-20 |
24/30 |
2x0,70 |
- |
2x0,70 |
13x48 |
-/da |
0,03 |
1000/1500 |
|
06.013-30-UBL-2 |
UC13 |
3/8″x24UNF LH |
16-20 |
24/30 |
2x0,70 |
- |
2x0,70 |
13x48 |
-/da |
0,03 |
1000/1500 |
UC18-30
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.018-30-A-2 |
UC18 |
1/8″BSPP |
22-25 |
20/24 |
2x0,50 |
- |
2x0,50 |
18x65 |
-/da |
0,08 |
1000/1500 |
|
06.018-30-B-2 |
UC18 |
1/4″BSPP |
22-25 |
20/24 |
2x0,50 |
- |
2x0,50 |
18x65 |
-/da |
0,08 |
1000/1500 |
|
06.018-30-NB-1 |
UC18 |
1/4″NPT |
22-25 |
20 |
2x0,50 |
- |
2x0,50 |
18x65 |
-/da |
0,08 |
1000 |
|
06.018-30-UBL-2 |
UC18 |
3/8″x24UNF LH |
22-25 |
20/24 |
2x0,50 |
- |
2x0,50 |
18x65 |
-/da |
0,08 |
1000/1500 |
|
06.018-30-UC-2 |
UC18 |
9/16″x18UNF |
22-25 |
20/24 |
2x0,50 |
- |
2x0,50 |
18x65 |
-/da |
0,08 |
1000/1500 |
|
06.018-30-UCL-2 |
UC18 |
9/16″x18UNF LH |
22-25 |
20/24 |
2x0,50 |
- |
2x0,50 |
18x65 |
-/da |
0,08 |
1000/1500 |
UC18-50
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.018-50-A-2 |
UC18 |
1/8″BSPP |
22-25 |
35/40 |
2x0,75 |
- |
2x0,75 |
18x65 |
da/da |
0,08 |
1000/1500 |
|
06.018-50-B-2 |
UC18 |
1/4″BSPP |
22-25 |
35/40 |
2x0,75 |
- |
2x0,75 |
18x65 |
-/da |
0,08 |
1000/1500 |
|
06.018-50-NB-1 |
UC18 |
1/4″NPT |
22-25 |
35 |
2x0,75 |
- |
2x0,75 |
18x65 |
-/da |
0,08 |
1000 |
|
06.018-50-UBL-2 |
UC18 |
3/8″x24UNF LH |
22-25 |
35/40 |
2x0,75 |
- |
2x0,75 |
18x65 |
-/da |
0,08 |
1000/1500 |
|
06.018-50-UC-2 |
UC18 |
9/16″x18UNF |
22-25 |
35/40 |
2x0,75 |
- |
2x0,75 |
18x65 |
-/da |
0,08 |
1000/1500 |
|
06.018-50-UCL-2 |
UC18 |
9/16″x18UNF LH |
22-25 |
35/40 |
2x0,75 |
- |
2x0,75 |
18x65 |
-/da |
0,08 |
1000/1500 |
UC18-70
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.018-70-B-2 |
UC18 |
1/4″BSPP |
22-25 |
48/56 |
2x0,90 |
- |
2x0,90 |
18x65 |
-/da |
0,08 |
1000/1500 |
|
06.018-70-NB-1 |
UC18 |
1/4″NPT |
22-25 |
48 |
2x0,90 |
- |
2x0,90 |
18x65 |
-/da |
0,08 |
1000 |
|
06.018-70-UBL-2 |
UC18 |
3/8″x24UNF LH |
22-25 |
48/56 |
2x0,90 |
- |
2x0,90 |
18x65 |
-/da |
0,08 |
1000/1500 |
|
06.018-70-UC-2 |
UC18 |
9/16″x18UNF |
22-25 |
48/56 |
2x0,90 |
- |
2x0,90 |
18x65 |
-/da |
0,08 |
1000/1500 |
|
06.018-70-UCL-2 |
UC18 |
9/16″x18UNF LH |
22-25 |
48/56 |
2x0,90 |
- |
2x0,90 |
18x65 |
-/da |
0,08 |
1000/1500 |
UC22
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.022-A-2 |
UC22 |
1/4″BSPP |
26-30 |
25/30 |
2xM4 |
- |
2xM4 |
22x73 |
-/da |
0,13 |
1000/1500 |
|
06.022-NA-1 |
UC22 |
1/4″NPT |
26-30 |
25 |
2xM4 |
- |
2xM4 |
22x73 |
-/da |
0,13 |
1000 |
|
06.022-NB-1 |
UC22 |
3/8″ NPT |
26-30 |
25 |
2xM4 |
- |
2xM4 |
22x73 |
-/da |
0,13 |
1000 |
|
06.022-UB-2 |
UC22 |
9/16″x18UNF |
26-30 |
25/30 |
2xM4 |
- |
2xM4 |
22x73 |
-/da |
0,13 |
1000/1500 |
|
06.022-UBL-2 |
UC22 |
9/16″x18UNF LH |
26-30 |
25/30 |
2xM4 |
- |
2xM4 |
22x73 |
-/da |
0,13 |
1000/1500 |
UC28
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Potisni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
06.028-A-2 |
UC28 |
1/4″BSPP |
30-42 |
25/30 |
2xM4 |
- |
2xM4 |
28x83 |
-/da |
0,21 |
1000/1500 |
|
06.028-B-2 |
UC28 |
3/8″BSPP |
30-42 |
25/30 |
2xM4 |
- |
2xM4 |
28x83 |
-/da |
0,21 |
1000/1500 |
|
06.028-NB-1 |
UC28 |
3/8″ NPT |
30-42 |
25 |
2xM4 |
- |
2xM4 |
28x83 |
-/da |
0,21 |
1000 |
|
06.028-UB-2 |
UC28 |
9/16″x18UNF |
30-42 |
25/30 |
2xM4 |
- |
2xM4 |
28x83 |
-/da |
0,21 |
1000/1500 |
|
06.028-UBL-2 |
UC28 |
9/16″x18UNF LH |
30-42 |
25/30 |
2xM4 |
- |
2xM4 |
28x83 |
-/da |
0,21 |
1000/1500 |
