Performer GL AD10P
- Hidraulično i pneumatsko rukovanje abrazivnim materijalima

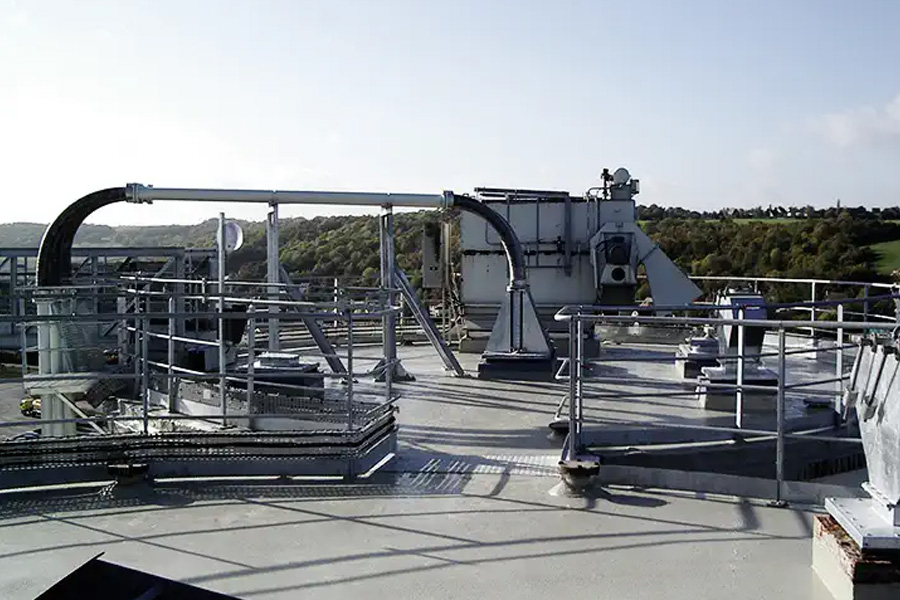

- Pneumatsko usisavanje ili transport abrazivnih materijala.
Prednosti
- Odlična otpornost na abraziju.
- Može se isporučiti u traženoj dužini za montažu spojnice na terenu.
- Brza i jednostavna instalacija.
- Male težine i mali radijus savijanja.
- Niski troškovi ugradnje.
- Električna provodljivoost koju osigurava spirala.
- Suzbijanje skokova pritiska.
- Smanjivanje gubitka pritiska.
- Prigušivanje vibracija i buke.
- Odlična otpornost na sve vremenske uslove.
Specifikacija:

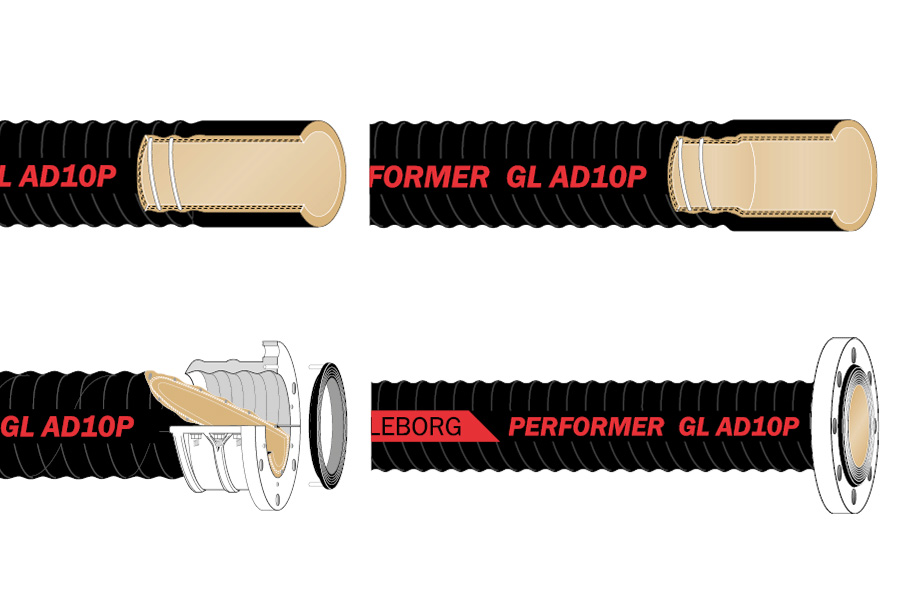

Tehnički opis
- Unutrašnje crevo: NR otporno na habanje, tamno, glatko.
- Ojačanje: sintetički tekstil sa ugrađenom čeličnom spiralom.
- Omotač: EPDM otporan na vremenske prilike, crn, korugovan, sa otiskom tekstila.
- Temperaturni opseg: -30 ° C do + 70 ° C.
- Električna svojstva: ugrađena provodljiva žica (spirala mora biti povezana spojnicama).
Spojnice / fitinzi
Creva su opremljena BLOC-END® i moraju se koristiti za sledeći maksimalni radni pritisak:
- ID <150 mm: 10 bara.
- ID> 150mm: - 10 bara za statičku primenu (bez pomeranja creva, bez udara vode, bez vuče) i / ili temperature maks. <40 ° C, - 5 bara za dinamičku primenu i / ili temperaturu> 40 ° C.
Dodatne informacije
- Malo istezanje pod pritiskom od 10 bara.
- Dužine se skladište na 20 ili 12m. Za veće dužine – kontaktirajte nas
|
ID (Unutrašnji prečnik) |
OD (Spoljašnji prečnik) |
Debljina zida |
Radni pritisak |
Pritisak pucanja |
Maks. vakum |
Radijus savijanja |
Težina |
Max. Dužina |
|
25 |
53 ± 2 |
5.6 |
10 |
30 |
0.9 |
125 |
1.9 |
20 |
|
32 |
60 ± 2 |
5.6 |
10 |
30 |
0.9 |
160 |
2.25 |
20 |
|
40 |
73 ± 2 |
8.5 |
10 |
30 |
0.9 |
200 |
3.19 |
20 |
|
50 |
83 ± 2 |
8.5 |
10 |
30 |
0.9 |
250 |
3.58 |
20 |
|
65 |
98 ± 2 |
8.5 |
10 |
30 |
0.9 |
325 |
4.44 |
20 |
|
80 |
113 ± 2 |
8.5 |
10 |
30 |
0.9 |
400 |
5.24 |
20 |
|
100 |
133 ± 2 |
8.5 |
10 |
30 |
0.9 |
500 |
6.32 |
20 |
|
125 |
158 ± 2 |
8.5 |
10 |
30 |
0.9 |
750 |
7.68 |
20 |
|
150 |
183 ± 2 |
8.5 |
10 |
30 |
0.9 |
1050 |
8.98 |
20 |
|
200 |
234.5 ± 2 |
8.5 |
10 |
30 |
0.9 |
1600 |
14.46 |
12 |
|
250 |
285.5 ± 2 |
8.5 |
10 |
30 |
0.9 |
2000 |
16.78 |
12 |
|
300 |
340.5 ± 2 |
8.5 |
10 |
30 |
0.9 |
2500 |
23.53 |
12 |
|
350 |
391 ± 3 |
8.5 |
10 |
30 |
0.9 |
3100 |
30.23 |
12 |
|
Tolerancija na dužinu: ±1% (ISO 1307 Standard). |
||||||||
