Specifikacija:

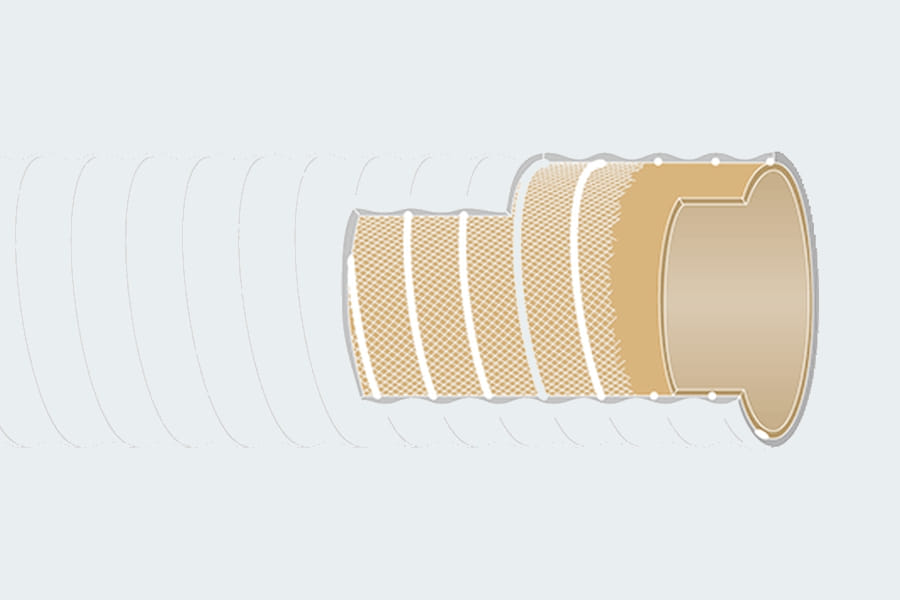

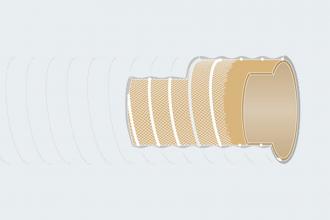

Tehnički opis

  • Unutrašnje crevo: NR otporno na habanje, bež, glatko.
  • Ojačanje: sintetički tekstil sa ugrađenom čeličnom spiralom.
  • Omotač: tkanina presvučena gumom, bela, korugovana.
  • Temperaturni opseg: -30°C do +70°C.



ID (Unutrašnji prečnik)
[mm]
Debljina zida
[mm]
OD (Spoljašnji prečnik)
[mm]
Maks. Vakum
[bar]
Radijus savijanja
[mm]
Težina
[kg/m]
Dužina
[m]
30±1.5 4.5±0.75 39±1.5 0.8 150 0.5 10
35±1.5 4.5±0.75 44±1.5 0.8 175 0.57 10
40±1.5 4.5±0.75 49±1.5 0.8 200 0.63 10
50±1.5 4.5±1.0 59±2.0 0.8 250 0.79 10
60±1.5 4.5±1.0 69±2.0 0.8 300 0.9 10
70±1.5 4.5±1.0 79±2.0 0.8 350 1.02 10
80±1.5 5.5±1.0 91±2.0 0.8 400 1.46 10
100±1.5 5.5±1.0 111±2.0 0.8 500 1.79 10
105±1.5 5.5±1.0 116±2.0 0.8 525 1.84 10
115±1.5 5.5±1.0 126±2.0 0.8 575 2 10
125±1.5 5.5±1.0 136±2.0 0.8 625 2.23 10
150±1.5 7±1.0 164±2.0 0.8 750 3.76 10
Tolerancija na dužinu: ±1% (ISO 1307 Standard).
