Specifikacija:

Tehnički opis

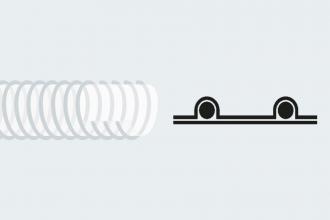

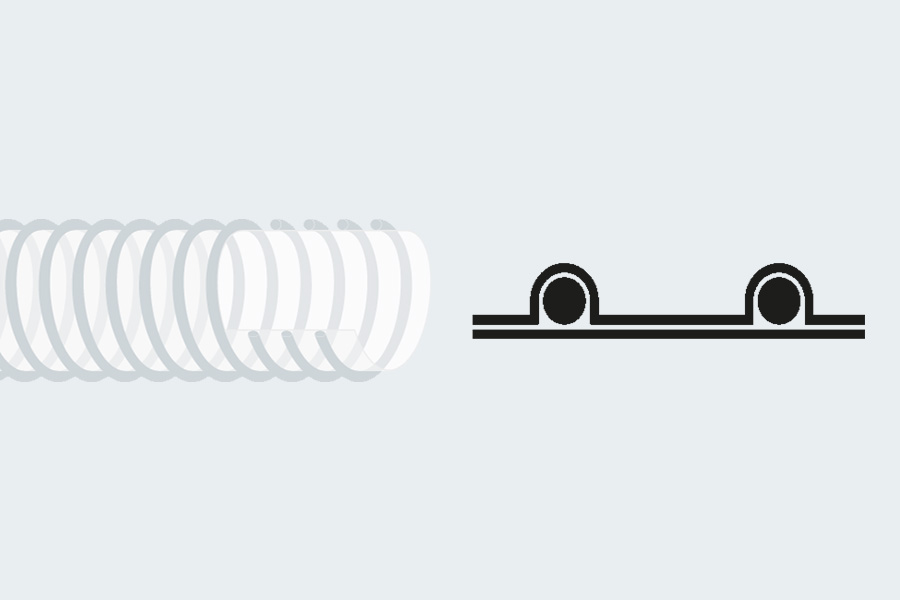

  • Zid od poliuretana na bazi etra, providan, unutra gladak.
  • Ojačanje: jaka PVC spirala otporna na udarce ugrađena u
  • poliuretanski zid.
  • Temperaturni opseg: -30 ° C do + 80 ° C.
  • Električna svojstva: Neprovodljivo.
  • Opcija: bakarna žica obložena PVC-om za postizanje električne ekvipotencijalnosti.
  • Specijalna svojstva: Abrazija ISO 4649: 40mm3.
  • Za prehrambenu industriju.
  • Standard / Atest:
  • Uredba EU 10/2011 / CE.

Spojnice / Fitinzi

  • Standard: spajanje obujmicom.
  • Opcija: može se uvrtati u spojnicu.

Dodatne informacije

Tehnički podaci za radne uslove na temperaturi od 20 ° C.





ID (Unutrašnji prečnik)
[mm]

Debljina zidova
[mm]

Radni pritisak
[bar]

Maks. vakum
[bar]

Radijus savijanja
[mm]

Težina
[kg]

Dužina
[m]

20.0 ±0.5

0.5 +0.2/-0.1

1.5

0.60

14

0.15

20

25.0 ±0.5

0.55 +0.2/-0.1

1.5

0.60

17

0.18

20

30.0 ±0.5

0.55 +0.2/-0.1

1.5

0.60

21

0.20

20

32.0 ±0.55

0.55 +0.2/-0.1

1.5

0.60

22

0.21

20

35.0 ±1.0

0.55 +0.2/-0.1

1.2

0.60

24

0.23

20

38.0 ±1.0

0.6 +0.2/-0.1

1.2

0.60

27

0.24

20

40.0 ±1.0

0.6 +0.2/-0.1

1.15

0.50

28

0.25

20

45.0 ±1.0

0.6 +0.2/-0.1

1.15

0.50

31

0.28

20

51.0 ±1.0

0.6 +0.2/-0.1

1.15

0.48

35

0.32

20

60.0 ±1.0

0.6 +0.2/-0.1

1

0.30

42

0.39

20

63.0 ±1.0

0.65 +0.2/-0.1

10.30

44

0.39

20



70.0 ±1.5

0.7 +0.2/-0.1

1

0.26

49

0.50

20

76.0 ±1.5

0.7 +0.2/-0.1

10.16

52

0.55

20



80.0 ±1.5

0.7 +0.2/-0.1

1

0.16

56

0.60

20

90.0 ±1.5

0.7 +0.2/-0.1

1

0.16

63

0.70

20

100.0 ±1.5

0.7 +0.2/-0.1

1

0.16

70

0.81

20

102.0 ±1.5

0.7 +0.2/-0.1

1

0.16

70

0.81

20

120.0 ±1.5

0.75 +0.2/-0.1

0.8

0.16

84

0.95

20

125.0 ±1.5

0.8 +0.2/-0.1

0.8

0.16

87

1.15

20

140.0 ±1.5

0.85 +0.2/-0.1

0.6

0.16

98

1.28

20

152.0 ±2.0

0.85 +0.2/-0.1

0.6

0.16

105

1.40

20

160.0 ±2.0

0.9 +0.2/-0.1

0.5

0.16

112

1.60

20

180.0 ±2.0

1.0 +0.2/-0.1

0.5

0.16

126

1.85

10

200.0 ±2.0

1.1 +0.2/-0.1

0.4

0.16

140

2.00

10

250.0 ±2.0

1.1 +0.2/-0.1

0.3

0.15

175

2.50

10

Tolerancija na dužinu: ±1% (ISO 1307 Standard).
