Performer GL AD10H
Oprema za građevinarstvo i rudarstvo

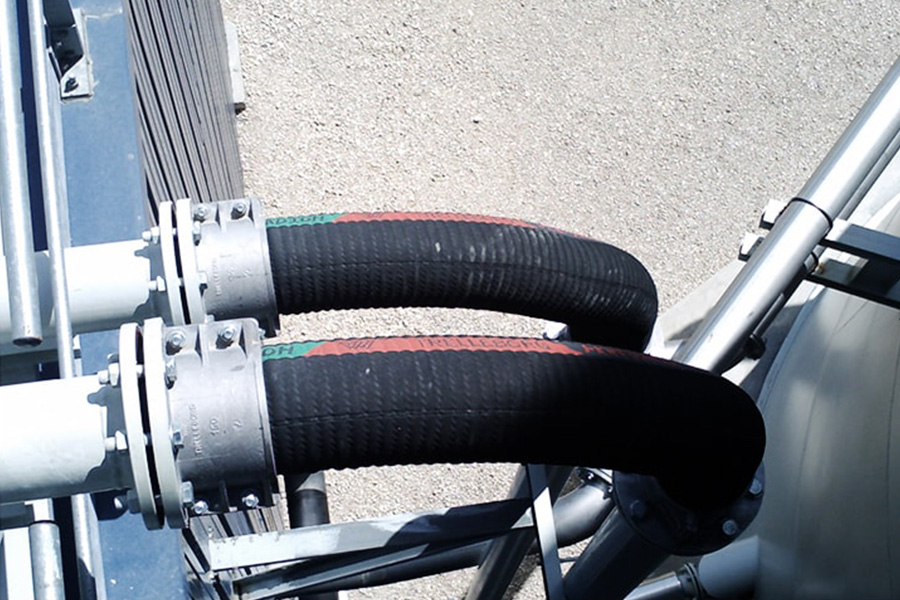

- Hidraulično i pneumatsko rukovanje abrazivnim materijalima
- Hidraulično usisavanje ili transport abrazivnih materijala.
Prednosti
-
Odlična otpornost na abraziju.
- Može se isporučiti u traženoj dužini za montažu spojnice na terenu.
- Brza i jednostavna instalacija.
- Male težine i mali radijus savijanja.
- Niski troškovi ugradnje.
- Električna provodljivoost koju osigurava čelična spirala.
- Suzbijanje skokova pritiska.
- Smanjivanje gubitka pritiska.
- Prigušivanje vibracija i buke.
- Odlična otpornost na sve vremenske uslove.
Specifikacija:

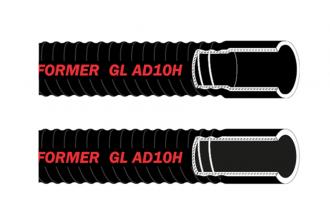

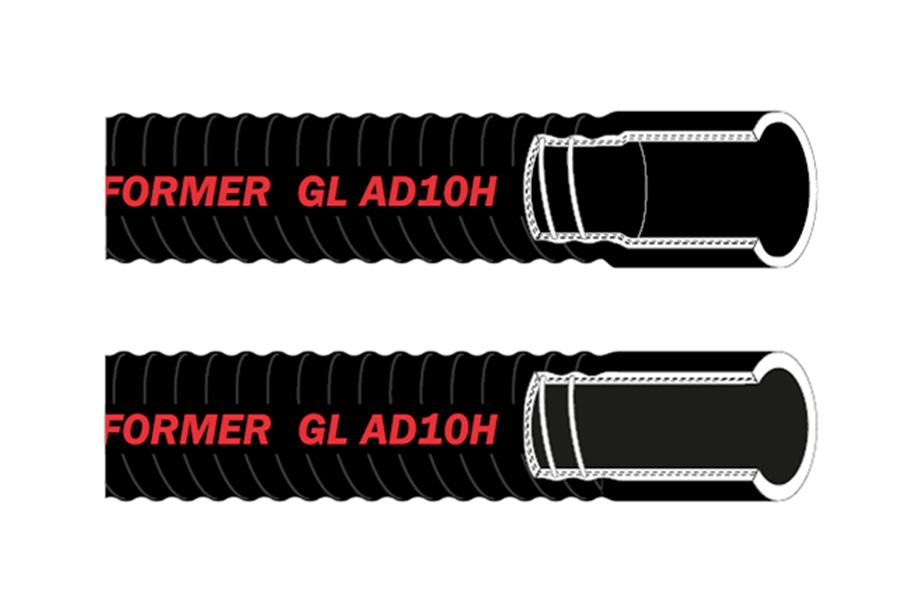

Tehnički opis
- Unutrašnje crevo: NR otporno na habanje, crno, glatko.
- Ojačanje: sintetički tekstil sa ugrađenom čeličnom spiralom..
- Omotač: EPDM otporan na sve vremenske prilike, crn, korugovan, sa otiskom tekstila.
- Temperaturni opseg: -30°C do +70°C.
- Električna svojstva: provodljivo crevo i omotač (spirala mora biti spojena spojnicom).

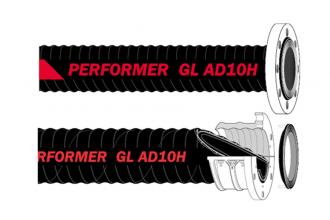

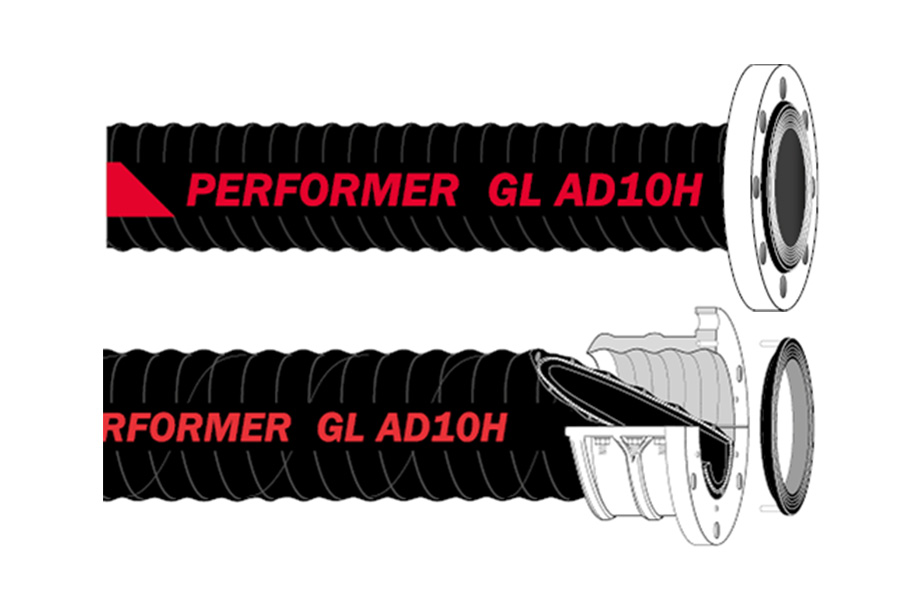

Spojnice/Fitinzi
Creva su opremljena sa BLOC-END® i moraju se koristiti na sledeći maksimalni radni pritisak:
- ID (Unutrašnji prečnik) <150mm: 10bar.
- ID (Unutrašnji prečnik)> 150 mm:
- 10 bara za statičku primenu (bez pomeranja creva, bez udara vode, bez vuče) i / ili temperature maks. <40 ° C,
- 5 bara za dinamičku primenu i / ili temperaturu> 40 ° C.
Dodatne informacije
- Mala rastegljivost ispod 10 bara radnog pritiska.
- Dužina se skladišti za 20 ili 12m. Za veće dužine - kontaktirajte nas.
|
ID (Unutrašnji prečnik) |
OD (Spoljašni prečnik) |
Debljina zidova |
Radni pritisak |
Pritisak pucanja |
Max vakuum |
Radijus savijanja |
Težina |
Dužina |
|
25.0 |
53.0 ±2 |
5.6 |
10 |
30 |
0.9 |
125 |
1.97 |
20 |
|
32.0 |
60.0 ±2 |
5.6 |
10 |
30 |
0.9 |
160 |
2.33 |
20 |
|
40.0 |
73.0 ±2 |
8.5 |
10 |
30 |
0.9 |
200 |
3.37 |
20 |
|
50.0 |
83.0 ±2 |
8.5 |
10 |
30 |
0.9 |
250 |
4.04 |
20 |
|
65.0 |
98.0 ±2 |
8.5 |
10 |
30 |
0.9 |
325 |
4.99 |
20 |
|
80.0 |
113.0 ±2 |
8.5 |
10 |
30 |
0.9 |
400 |
5.90 |
20 |
|
100.0 |
133.0 ±2 |
8.5 |
10 |
30 |
0.9 |
500 |
7.12 |
20 |
|
125.0 |
158.0 ±2 |
8.5 |
10 |
30 |
0.9 |
750 |
8.72 |
20 |
|
150.0 |
183.0 ±2 |
8.5 |
10 |
30 |
0.9 |
1050 |
10.20 |
20 |
|
200.0 |
234.5 ±2 |
8.5 |
10 |
30 |
0.9 |
1600 |
14.31 |
12 |
|
250.0 |
285.5 ±2 |
8.5 |
10 |
30 |
0.9 |
2000 |
18.90 |
12 |
|
300.0 |
340.5 ±2 |
8.5 |
10 |
30 |
0.9 |
2500 |
25.30 |
12 |
|
350.0 |
391.0 ±3 |
8.5 |
10 |
30 |
0.9 |
3100 |
31.47 |
12 |
|
400.0 |
441.0 ±3 |
8.5 |
10 |
30 |
0.9 |
4000 |
36.39 |
12 |
|
Tolerancija na dužinu: ±1% (ISO 1307 Standard). |
||||||||
