Performer GL AD10T
Oprema za građevinarstvo i rudarstvo
- Hidraulično i pneumatsko rukovanje abrazivnim materijalima
- Pneumatsko ili hidraulično usisavanje ili transport abrazivnih materijala visoke temperature.
Prednosti
- Odlična otpornost na abraziju pri visokim temperaturama
- Može se isporučiti u traženoj dužini za montažu spojnice na terenu.
- Brza i jednostavna instalacija.
- Male težine i mali radijus savijanja.
- Niski troškovi ugradnje.
- Električna provodljivoost koju osigurava spirala.
- Suzbijanje skokova pritiska.
- Smanjivanje gubitka pritiska.
- Prigušivanje vibracija i buke.
- Odlična otpornost na sve vremenske uslove.
Specifikacija:

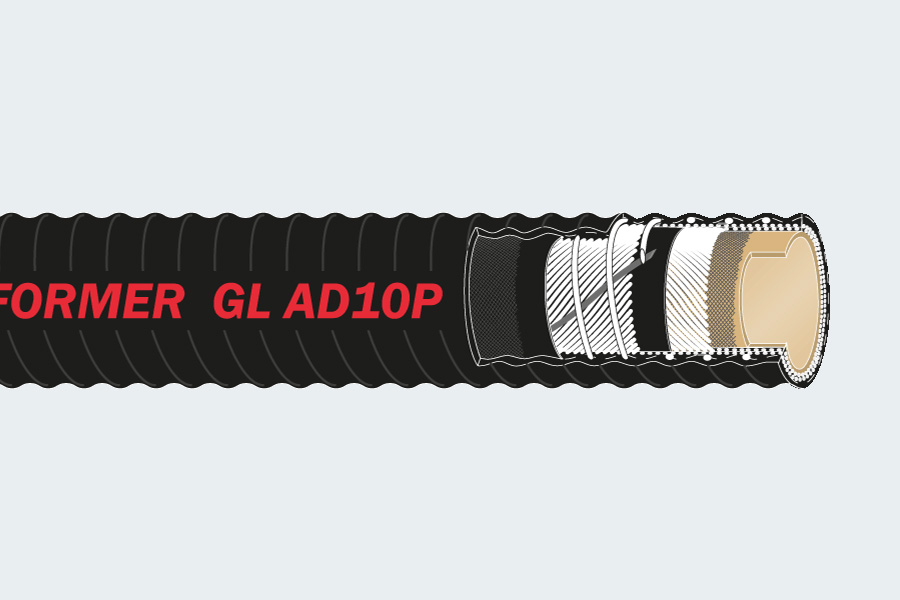

Tehnički opis
- Unutrašnje crevo: EPDM, crno, glatko.
- Ojačanje: sintetički tekstil sa ugrađenom čeličnom spiralom..
- Omotač: EPDM otporan na sve vremenske prilike, crn, korugovan, sa otiskom tekstila.
- Temperaturni opseg: -30°C do +100°C.
- Pik je na +110°C.
- Električna svojstva: provodljivo crevo i omotač (spirala mora biti spojena spojnicom).
Spojnice/Fitinzi
Creva su opremljena BLOC-END® i moraju se koristiti za sledeći maksimalni radni pritisak:
- ID (Unutrašnji prečnik) <150mm: 10bar.
- ID (Unutrašnji prečnik)> 150 mm:
- 10 bara za statičku primenu (bez pomeranja creva, bez vodenog čekića, bez vuče) i / ili temperature maks. <40 ° C,
- 5 bara za dinamičku primenu i / ili temperaturu> 40 ° C.
Dodatne informacije
Malo istezanje pod pritiskom od 10 bara.
|
ID (Unutrašnji prečnik) |
OD (Spoljašni prečnik) |
Radni pritisak |
Pritisak pucanja |
Max. vakuum [bar] |
Radijus savijanja |
Težina |
Dužina |
|
25 |
53 ± 2 |
10.0 |
30 |
0.9 |
125 |
2.37 |
1 |
|
32 |
60 ± 2 |
10.0 |
30 |
0.9 |
160 |
2.79 |
1 |
|
40 |
73 ± 2 |
10.0 |
30 |
0.9 |
200 |
4.07 |
1 |
|
50 |
83 ± 2 |
10.0 |
30 |
0.9 |
250 |
4.39 |
1 |
|
65 |
98 ± 2 |
10.0 |
30 |
0.9 |
325 |
4.91 |
1 |
|
80 |
113 ± 2 |
10.0 |
30 |
0.9 |
400 |
5.58 |
1 |
|
100 |
133 ± 2 |
10.0 |
30 |
0.9 |
500 |
7.1 |
1 |
|
125 |
158 ± 2 |
10.0 |
30 |
0.9 |
750 |
9.0 |
1 |
|
150 |
183 ± 2 |
10.0 |
30 |
0.9 |
1050 |
10.18 |
1 |
|
200 |
234.5 ± 2 |
10.0 |
30 |
0.9 |
1600 |
14.28 |
1 |
|
250 |
285.5 ± 2 |
10.0 |
30 |
0.9 |
2000 |
17.5 |
1 |
|
300 |
340.5 ± 2 |
10.0 |
30 |
0.9 |
2500 |
25.16 |
1 |
|
450 |
492 ± 3 |
10.0 |
30 |
0.9 |
4500 |
42.6 |
1 |
|
500 |
551 ± 3 |
10.0 |
30 |
0.9 |
5000 |
52.3 |
1 |
|
Tolerancija na dužinu: ±1% (ISO 1307 Standard). |
|||||||
