Specifikacija:

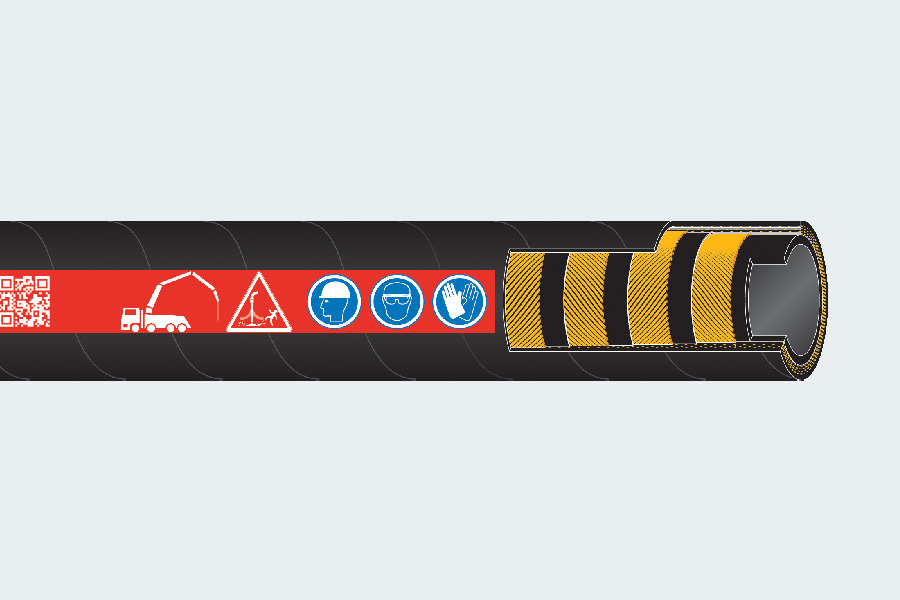

Tehnički opis

  • Unutrašnje crevo: NR otporno na abraziju, crno, glatko.
  • Ojačanje: dva sloja čeličnog oplita za ID (Unutrašnji prečnik) 51mm, četiri sloja čeličnih oplita za druge prečnike.
  • Omotač: NR otporan na sve vremenske prilike i abraziju, crn, sa otiskom tekstila.
  • Temperaturni opseg: -30°C do +80°C.

Spojnice/Fitinzi

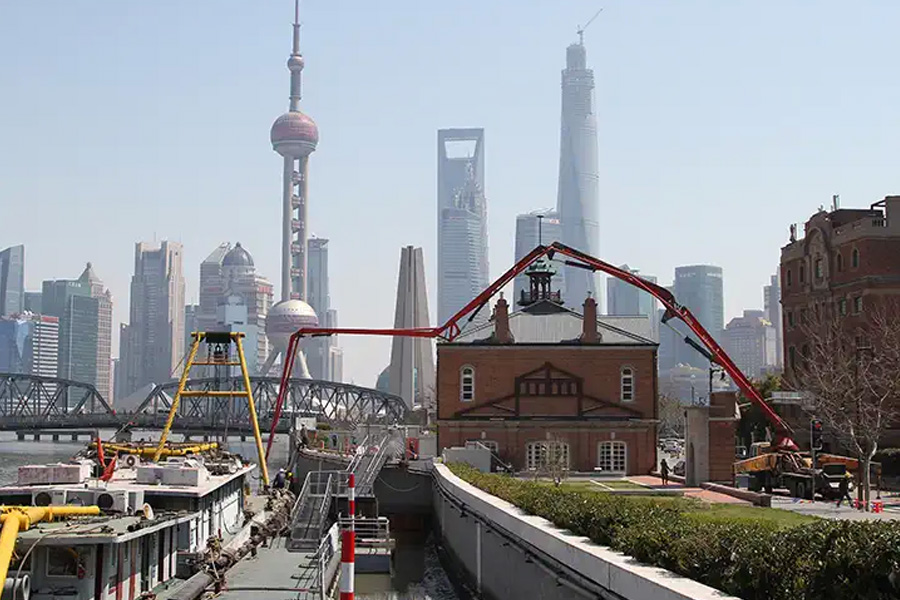

Press spojnice dimenzija prema VICTAULIC-u ili proizvođačima betonskih pumpi (PUTZMEISTER, SCHVING itd.).



ID (Unutrašnji prečnik)
[mm]

Debljina zida
[mm]

OD (Spoljašnji prečnik)
[mm]

Radni

pritisak
[bar]

Pritisak pucanja
[bar]

Maks. vakum
[bar]

Radijus savijanja
[mm]

Težina
[kg/m]

Max. Dužina
[m]

51

10.0 ± 0.6

71 ± 1.5

100.0

200

0.8

230

2.8

20

51

10.0 ± 0.6

71 ± 1.5

100.0

200

0.8

230

2.8

40

65

11.0 ± 0.8

87 ± 2.0

100.0

200

0.8

270

4.17

20

65

11.0 ± 0.8

87 ± 2.0

100.0

200

0.8

270

4.17

40

76

13.0 ± 0.8

102 ± 2.0

100.0

200

0.8

320

5.4

20

76

13.0 ± 0.8

102 ± 2.0

100.0

200

0.8

320

5.4

40

102

13.0 ± 0.8

128 ± 2.0

100.0

200

0.8

380

7.3

20

102

13.0 ± 0.8

128 ± 2.0

100.0

200

0.8

380

7.3

40

127

14.0 ± 0.8

155 ± 2.0

100.0

200

0.8

450

9.8

20

152

16.0 ± 0.8

184 ± 2.0

100.0

200

0.8

650

14.3

20

Tolerancija na dužinu: ±1% (ISO 1307 Standard).
