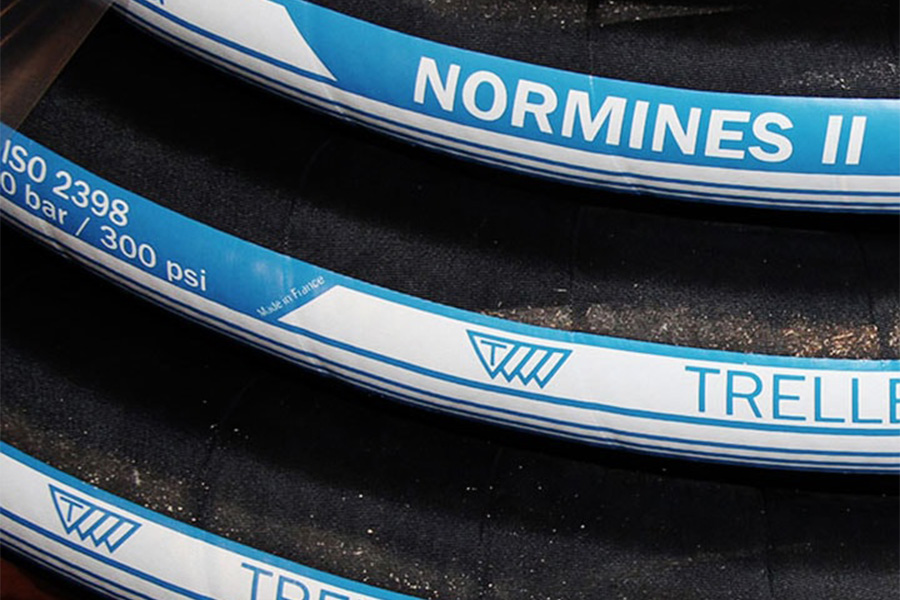

Normines II
Alati za proizvodnju i mašine
Vazduh i voda
- Izuzetno jaka vazdušna creva za pneumatske alatne mašine kao što su bušilice za kamen, brusilice i mašine, čekiće za rezanje i sečenje itd.
- Višenamenska creva za komprimovani vazduh koja se koriste u rudarskoj industriji, visokogradnji, biljnoj industriji i drugima.
- Pogodno za komprimovani vazduh za sve radova, kiseonik kao i inertne gasovi za elektrolučno zavarivanje: argon, azot, ugljen-dioksid.
- Takođe i za druge podloge (pod određenim uslovima) kao što su industrijska voda, vodeni rastvori ili emulzije za hortikulturno prskanje, dezinfekciju, kiseline i alkalije.
Prednosti
- Velika otpornost na abraziju i atmosferske uslove.
- Dobra fleksibilnost na hladnoći.
- Široki spektar prečnika i dimenzija.
- Visok faktor sigurnosti.
Specifikacija:

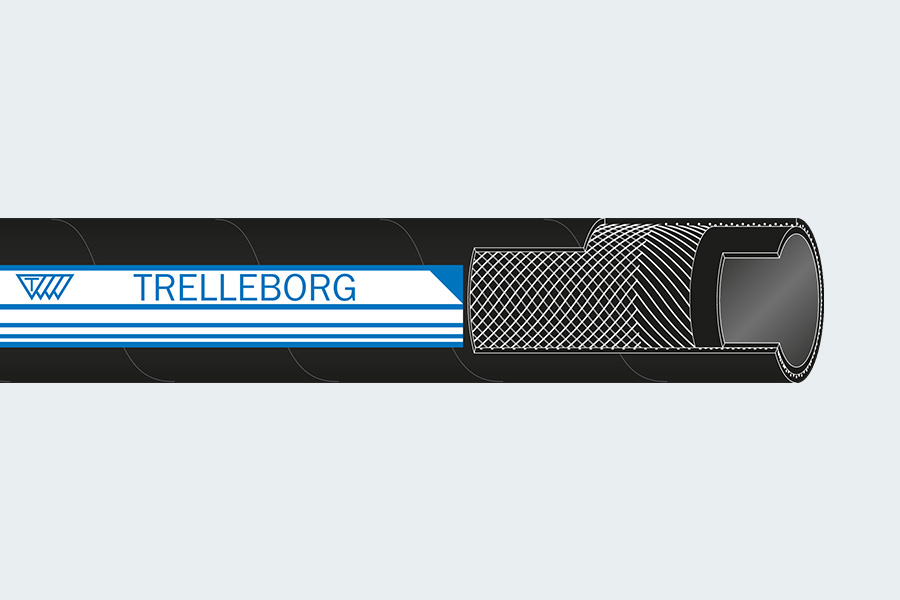

Tehnički opis
- Unutrašnje crevo: SBR, crno, glatko.
- Ojačanje: sintetički tekstil.
- Omotač: SBR, crn, gladak za ID (Unutrašnji prečnik)<25mm, sa otiskom tekstila za ID (Unutrašnji prečnik)>25mm.
- Temperaturni opseg: -40°C do +70°C. 6
- Električna svojstva: provodljivo crevo i omotač, R<10 n/m.
|
ID (Unutrašnji prečnik) |
Debljina zida |
OD (Spoljašni prečnik) |
Radni pritisak |
Pritisak pucanja |
Radijus savijanja |
Težina |
Dužina |
|
6.0 ±0.4 |
3.5 - |
13.0 ±0.5 |
20 |
80 |
18 |
0.16 |
20 |
|
6.0 ±0.4 |
3.5 - |
13.0 ±0.5 |
20 |
80 |
18 |
0.16 |
40 |
|
6.0 ±0.4 |
3.5 - |
13.0 ±0.5 |
20 |
80 |
18 |
0.16 |
120 |
|
8.0 ±0.5 |
3.5 - |
15.0 ±0.6 |
20 |
80 |
25 |
0.19 |
20 |
|
8.0 ±0.5 |
3.5 - |
15.0 ±0.6 |
20 |
80 |
25 |
0.19 |
40 |
|
8.0 ±0.5 |
3.5 - |
15.0 ±0.6 |
20 |
80 |
25 |
0.19 |
120 |
|
9.0 ±0.5 |
4 - |
17.0 ±0.6 |
20 |
80 |
30 |
0.25 |
20 |
|
9.0 ±0.5 |
4 - |
17.0 ±0.6 |
20 |
80 |
30 |
0.25 |
40 |
|
9.0 ±0.5 |
4 - |
17.0 ±0.6 |
20 |
80 |
30 |
0.25 |
120 |
|
10.0 ±0.5 |
4 - |
18.0 ±0.6 |
20 |
80 |
35 |
0.26 |
20 |
|
10.0 ±0.5 |
4 - |
18.0 ±0.6 |
20 |
80 |
35 |
0.26 |
40 |
|
10.0 ±0.5 |
4 - |
18.0 ±0.6 |
20 |
80 |
35 |
0.26 |
120 |
|
13.4 ±0.6 |
4.55 - |
22.5 ±0.7 |
20 |
80 |
60 |
0.4 |
20 |
|
13.4 ±0.6 |
4.55 - |
22.5 ±0.7 |
20 |
80 |
60 |
0.4 |
40 |
|
13.4 ±0.6 |
4.55 - |
22.5 ±0.7 |
20 |
80 |
60 |
0.4 |
80 |
|
16.4 ±0.7 |
5.6 - |
27.6 ±0.8 |
20 |
80 |
70 |
0.61 |
20 |
|
16.4 ±0.7 |
5.6 - |
27.6 ±0.8 |
20 |
80 |
70 |
0.61 |
40 |
|
16.4 ±0.7 |
5.6 - |
27.6 ±0.8 |
20 |
80 |
70 |
0.61 |
80 |
|
19.4 ±0.7 |
5.6 - |
30.6 ±0.8 |
20 |
80 |
80 |
0.69 |
20 |
|
19.4 ±0.7 |
5.6 - |
30.6 ±0.8 |
20 |
80 |
80 |
0.69 |
40 |
|
19.4 ±0.7 |
5.6 - |
30.6 ±0.8 |
20 |
80 |
80 |
0.69 |
80 |
|
25.0 ±1.0 |
6.5 - |
38.0 ±1.1 |
20 |
80 |
100 |
1.01 |
20 |
|
25.0 ±1.0 |
6.5 - |
38.0 ±1.1 |
20 |
80 |
100 |
1.01 |
40 |
|
25.0 ±1.0 |
6.5 - |
38.0 ±1.1 |
20 |
80 |
100 |
1.01 |
80 |
|
30.0 ±1.0 |
6 ±2.0 |
42.0 - |
20 |
60 |
300 |
1 |
20 |
|
30.0 ±1.0 |
6 ±2.0 |
42.0 - |
20 |
60 |
300 |
1 |
40 |
|
32.0 ±1.0 |
6 ±2.0 |
44.0 - |
20 |
60 |
320 |
1.06 |
20 |
|
32.0 ±1.0 |
6 ±2.0 |
44.0 - |
20 |
60 |
320 |
1.06 |
40 |
|
35.0 ±1.0 |
6.5 ±2.0 |
48.0 - |
20 |
60 |
350 |
1.26 |
20 |
|
35.0 ±1.0 |
6.5 ±2.0 |
48.0 - |
20 |
60 |
350 |
1.26 |
40 |
|
38.0 ±1.0 |
6.5 ±2.0 |
51.0 - |
20 |
60 |
380 |
1.35 |
20 |
|
38.0 ±1.0 |
6.5 ±2.0 |
51.0 - |
20 |
60 |
380 |
1.35 |
40 |
|
40.0 ±1.0 |
7 ±2.0 |
54.0 - |
20 |
60 |
400 |
1.54 |
20 |
|
40.0 ±1.0 |
7 ±2.0 |
54.0 - |
20 |
60 |
400 |
1.54 |
40 |
|
50.0 ±1.25 |
8 ±2.5 |
66.0 - |
20 |
60 |
500 |
2.13 |
20 |
|
50.0 ±1.25 |
8 ±2.5 |
66.0 - |
20 |
60 |
500 |
2.13 |
40 |
|
60.0 ±1.25 |
8 ±2.5 |
76.0 - |
20 |
60 |
600 |
2.51 |
20 |
|
60.0 ±1.25 |
8 ±2.5 |
76.0 - |
20 |
60 |
600 |
2.51 |
40 |
|
63.0 ±1.25 |
8 ±1.5 |
79.0 - |
20 |
60 |
650 |
2.64 |
20 |
|
63.0 ±1.25 |
8 ±1.5 |
79.0 - |
20 |
60 |
650 |
2.64 |
40 |
|
75.0 ±1.25 |
8 ±2.5 |
91.0 - |
20 |
60 |
750 |
3.03 |
20 |
|
75.0 ±1.25 |
8 ±2.5 |
91.0 - |
20 |
60 |
750 |
3.03 |
40 |
|
100.0 ±1.25 |
8 ±1.5 |
116.0 - |
20 |
60 |
1000 |
3.87 |
20 |
|
100.0 ±1.25 |
8 ±1.5 |
116.0 - |
20 |
60 |
1000 |
3.87 |
40 |
|
Tolerancija na dužinu: ±1% (ISO 1307 Standard). |
|||||||
