AG 2100 Marine Smooth
Primena
Mokri izduvni sistemi brodskih motora gde se izduvni gasovi mešaju sa ispuštenom rashladnom vodom.
Prednosti
- Fleksibilno.
- Otporan na vremenske uslove i starenje.
- Flex Max konstrukcija (npr. multi heliks).
- Glatko i robusno.
- Može da izdrži suvi izduvni gas > 3 sata.
- Odobrio DNV.
Specifikacija:

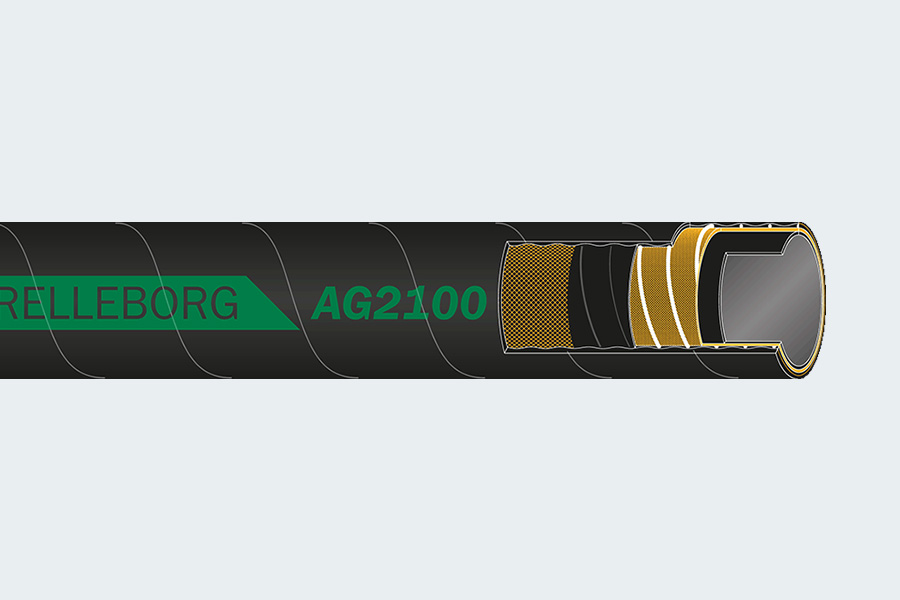

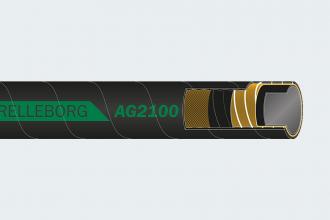

Tehnički opis
Unutrašnja cev: CR, crna, glatka.
Ojačanje: slojevi sintetičkog tekstila sa čeličnom spiralom.
Omotač: CR, crna, otisak tkanine.
Temperaturni opseg: -30°C do +100°C.
U kratkom intervalu može da izdrži do +580 ° C.
Spojnice/fitinzi
Obujmice.
Dodatne informacije
- DNV sertifikovan u skladu sa ISO 13363 tip 2, SAE J 2006 tip R2, Nordic Boat Standard MC9.
- Druge dimenzije dostupne na zahtev.
|
ID (Unutrašnji prečnik) |
Debljina zidova |
OD (Spoljašnji prečnik) |
Radni pritisak |
Pritisak pucanja |
Maks. vakum |
Radijus savijanja |
Težina |
Dužina |
|
32.0 |
5 ± 0.50 |
42.0 ± 1.0 |
5 |
15 |
0.9 |
76 |
0.85 |
20 |
|
32.0 |
5 ± 0.50 |
42.0 ± 1.0 |
5 |
15 |
0.9 |
76 |
0.85 |
40 |
|
40.0 |
5 ± 0.50 |
50.0 ± 1.0 |
5 |
15 |
0.9 |
88 |
1.07 |
20 |
|
40.0 |
5 ± 0.50 |
50.0 ± 1.0 |
5 |
15 |
0.9 |
88 |
1.07 |
40 |
|
45.0 |
5 ± 0.50 |
55.0 ± 1.0 |
5 |
15 |
0.9 |
95 |
1.25 |
20 |
|
45.0 |
5 ± 0.50 |
55.0 ± 1.0 |
5 |
15 |
0.9 |
95 |
1.25 |
40 |
|
50.0 |
6 ± 0.50 |
62.0 ± 1.0 |
5 |
15 |
0.9 |
120 |
1.68 |
20 |
|
50.0 |
6 ± 0.50 |
62.0 ± 1.0 |
5 |
15 |
0.9 |
120 |
1.68 |
40 |
|
57.0 |
6 ± 0.50 |
69.0 ± 1.0 |
5 |
15 |
0.9 |
150 |
1.85 |
20 |
|
57.0 |
6 ± 0.50 |
69.0 ± 1.0 |
5 |
15 |
0.9 |
150 |
1.85 |
40 |
|
60.0 |
6 ± 0.75 |
72.0 ± 1.5 |
5 |
15 |
0.9 |
180 |
1.86 |
20 |
|
60.0 |
6 ± 0.75 |
72.0 ± 1.5 |
5 |
15 |
0.9 |
180 |
1.86 |
40 |
|
63.0 |
6 ± 0.75 |
75.0 ± 1.5 |
5 |
15 |
0.9 |
210 |
2 |
20 |
|
63.0 |
6 ± 0.75 |
75.0 ± 1.5 |
5 |
15 |
0.9 |
210 |
2 |
40 |
|
76.0 |
6.5 ± 0.75 |
89.0 ± 1.5 |
5 |
15 |
0.9 |
213 |
2.75 |
20 |
|
76.0 |
6.5 ± 0.75 |
89.0 ± 1.5 |
5 |
15 |
0.9 |
213 |
2.75 |
40 |
|
89.0 |
6.5 ± 0.75 |
102.0 ± 1.5 |
5 |
15 |
0.9 |
225 |
3.18 |
20 |
|
89.0 |
6.5 ± 0.75 |
102.0 ± 1.5 |
5 |
15 |
0.9 |
225 |
3.18 |
40 |
|
102.0 |
6.5 ± 1.00 |
115.0 ± 2.0 |
5 |
15 |
0.9 |
294 |
3.68 |
20 |
|
102.0 |
6.5 ± 1.00 |
115.0 ± 2.0 |
5 |
15 |
0.9 |
294 |
3.68 |
40 |
|
127.0 |
7 ± 1.00 |
141.0 ± 2.0 |
4 |
12 |
0.8 |
490 |
4.29 |
20 |
|
127.0 |
7 ± 1.00 |
141.0 ± 2.0 |
4 |
12 |
0.8 |
490 |
4.29 |
40 |
|
152.0 |
7.5 ± 1.00 |
167.0 ± 2.0 |
4 |
12 |
0.8 |
650 |
5.02 |
20 |
|
152.0 |
7.5 ± 1.00 |
167.0 ± 2.0 |
4 |
12 |
0.8 |
650 |
5.02 |
40 |
|
Tolerancija na dužinu: ±1% (ISO 1307 Standard). |
||||||||
