Specifikacija:

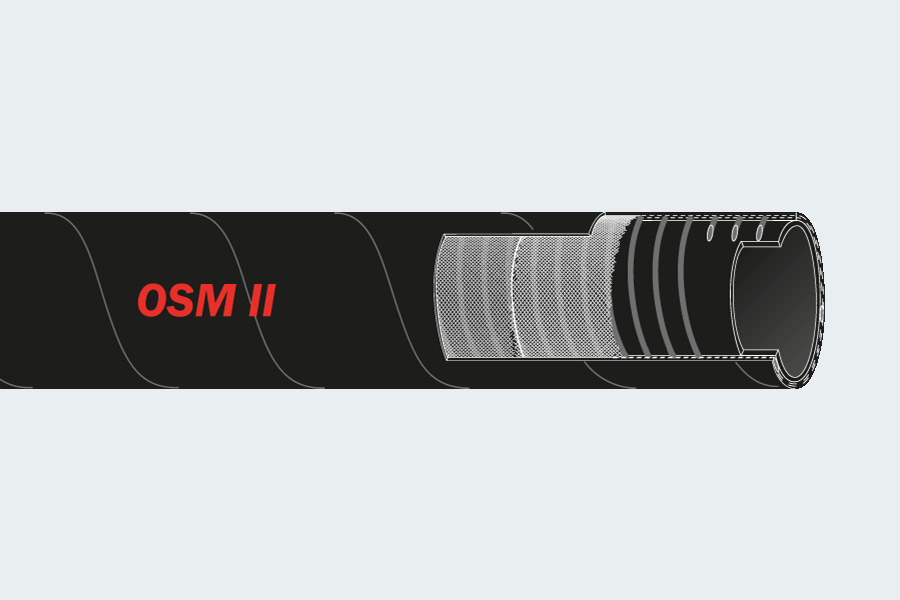

Tehnički opis

  • Unutrašnje crevo: SBR, crno, glatko.
  • Ojačanje: sintetički tekstil, platna, sa ugrađenom PET spiralom za ID <70 mm i sa ugrađenom čeličnom spiralom za ID od 89 do 100 mm.
  • Omotač: SBR, crn, sa otiskom tekstila.
  • Temperaturni opseg: -30°C do +60°C.



ID (Unutrašnji prečnik)
[mm]

Debljina zida
[mm]

OD (Spoljašnji prečnik)
[mm]

Radni pritisak
[bar]

Pritisak pucanja
[bar]

Maks. vakum
[bar]

Radijus savijanja
[mm]

Težina
[kg]

Dužina
[m]

20

5.25 ± 0.75

31 ± 1.0

5

15

0.8

70

0.54

20, 40

25

5.25 ± 0.75

36 ± 1.0

5

15

0.8

90

0.67

20, 40

30

5.25 ± 0.75

41 ± 1.0

5

15

0.8

105

0.81

20, 40

35

5.25 ± 0.75

46 ± 1.0

5

15

0.8

120

0.92

20, 40

40

5.25 ± 0.75

51 ± 1.0

5

15

0.8

140

1.03

20, 40

45

6.25 ± 0.75

58 ± 1.0

5

15

0.8

160

1.31

20, 40

50

6.25 ± 0.75

63 ± 1.0

5

15

0.8

175

1.42

20, 40

55

6.25 ± 0.75

68 ± 1.0

5

15

0.8

195

1.56

20, 40

60

7.75 ± 0.75

76 ± 1.0

5

15

0.8

210

1.94

20, 40

65

7.75 ± 1.00

81 ± 1.5

5

15

0.8

230

2.13

20, 40

70

8.25 ± 1.00

87 ± 1.5

5

15

0.8

250

2.53

20, 40

89

6.25 ± 1.00

102 ± 1.5

5

15

0.8

320

2.92

20, 40

100

6.25 ± 1.00

113 ± 1.5

5

15

0.8

500

3.23

20

Tolerancija na dužinu:  ± 1% (ISO 1307 Standard).
