Specifikacija:

Tehnički opis:

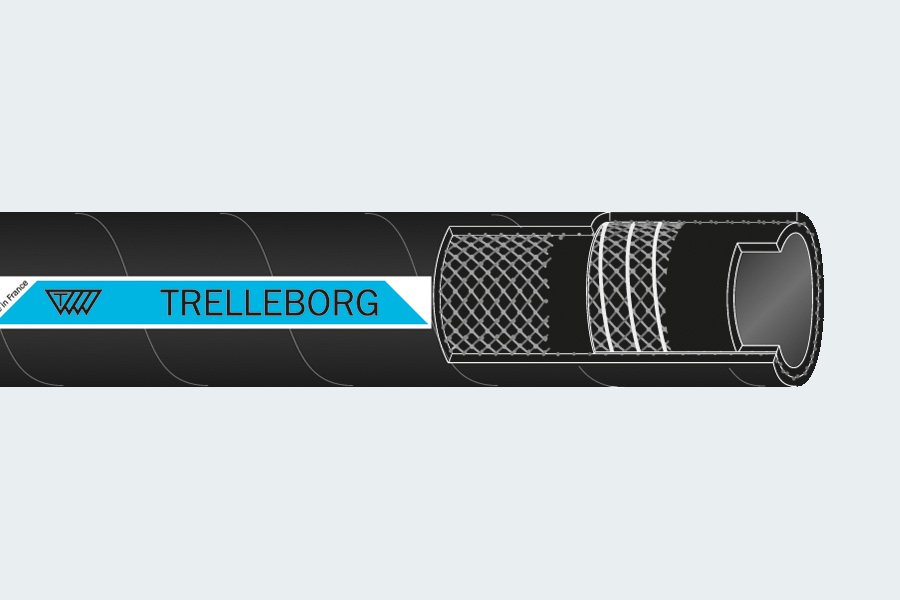

  • Unutrašnje crevo: hemijski otporan UPE (ultra high molecular weight polyethylene), crno, glatko.
  • Ojačanje: sintetički tekstil sa ugrađenom čeličnom spiralom.
  • Omotač: EPDM otporan na hemikalije i vodu, crn, otisak tekstila.
  • Temperaturni opseg: -40°C do +100°C.
  • Električna svojstva: elektroprovodljivo UPE crevo i gumeni omotač, R≤1MOhm/lg.

Standard/Atest

EU regulations No. 1935/2004, 2023/2006, 10/2011.

FDA regulation No. 21 CFR 177.1520.

EN 12115.

Spojnice/Fitinzi

Specijalne spojnice su dostupne na upit, molimo da nas kontaktirate za dodatne informacije i optimalna rešenja za povezivanje.

Dodatne informacije

Ovo crevo je testirano i odobreno od strane INERIS-a (francusko sertifikaciono telo) za upotrebu u ATEX oblastima.

ID>100 mm: nije uključeno u EN12115.



ID (Unutrašnji prečnik)
[mm]

Debljina zida

(mm)

OD (Spoljašnji prečnik)
[mm]

Radni pritisak
[bar]

Pritisak pucanja
[bar]

Maks. vakuum
[bar]

Radijus savijanja
[mm]

Težina
[kg]

Dužina
[m]

19.0±0.5

6

31.0±1.0

16

64

0.9

55

0.65

20/40

25.0±0.5

6

37.0±1.0

16

64

0.9

70

0.76

20/40

32.0±0.5

6

44.0±1.0

16

64

0.9

90

0.97

20/40

38.0±0.5

6.5

51.0±1.0

16

64

0.9

105

1.24

20/40

50.0±0.7

8

66.0±1.2

16

64

0.9

140

1.84

20/40

63.0±0.8

8

79.0±1.2

16

64

0.9

180

2.58

20/40

75.0±0.8

8

91.0±1.2

16

64

0.9

215

3.2

20/40

100.0±0.8

8

116.0±1.6

16

64

0.9

280

4.17

20/40

125.0±1.0

10

145.0±2.0

16

48

0.9

750

6.26

10

150.0±1.0

11

172.0±2.0

16

48

0.9

900

7.73

10/20

Tolerancija na dužinu: ±1% (ISO 1307 Standard).
