Butane Propane E
Industrija nafte i gasa.
Creva za isporuku LPG.
Primena

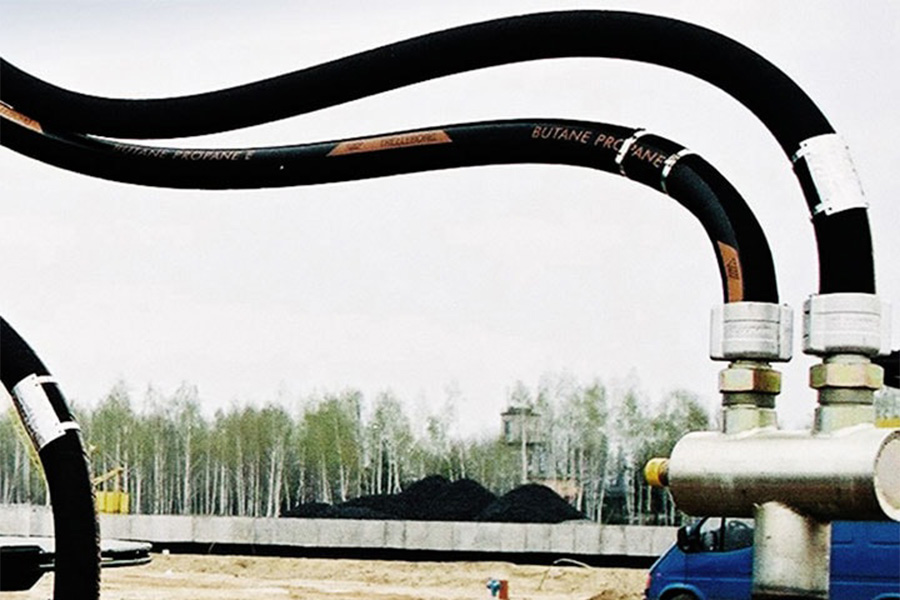

- Za autocisterne za isporuku TNG-a.
- Ispuštanje TNG-a (tečna ili gasovita faza) ili prirodnog gasa pod uslovima za upotrebu definisanim EN 1762.
Prednosti
- Fleksibilna i mala težina.
- Odličan radijus savijanja.
- Velika otpornost omotača.
- Obezbeđeno odvođenje statičkog elektriciteta.
- Veoma dobra otpornost na ulje.
Specifikacija:
Tehnički opis
- Unutrašnje crevo: NBR otporan na TNG, crno, glatko.
- Ojačanje: sintetički tekstil, dve pletenice.
- Omotač: CR otporan na ulje i vremenske uslove, crn, glatki za ID<25mm, a otisak tkanine za ID≥25mm.
- Temperaturni opseg: -30°C do +70°C.
- Električna svojstva: elektroprovodno crevo, R<106Ω/lg.
- ID≥25mm: + dve ugrađene žice za pražnjenje statičkog elektriciteta.
Dodatne informacije
- ID 15,9mm: isporuka u dužini od 40m i 10% kraćim dužinama.

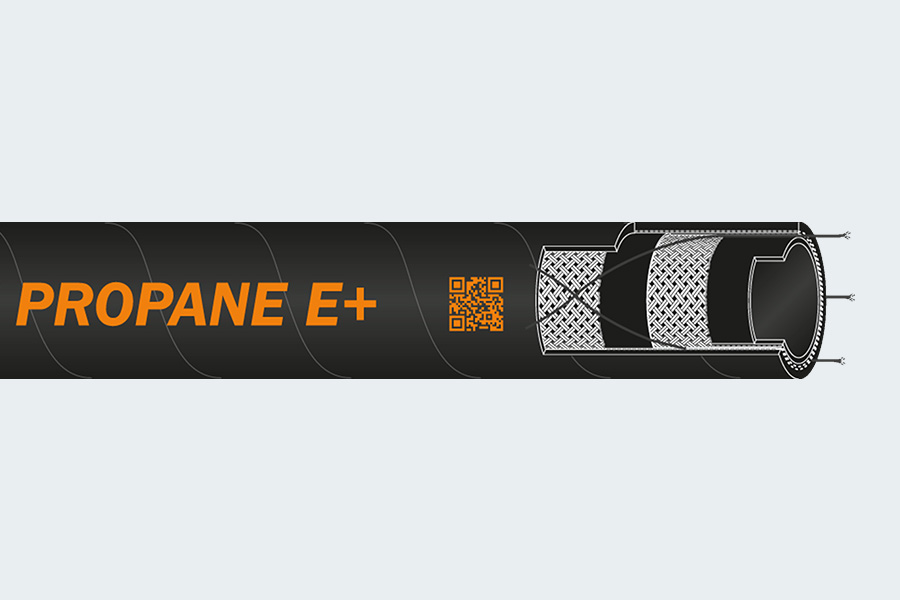

- BUTANE PROPAN E+: ista verzija ali sa 4 ugrađene žice (električni kontinuitet tip M).
|
ID (Unutrašnji prečnik) |
Debljina zida |
OD (Spoljašnji prečnik) |
Radni pritisak |
Pritisak pucanja |
Radijus savijanja |
Težina |
Dužina |
|
12.7 ± 0.5 |
5 |
22.7 ± 1.0 |
25 |
100 |
100 |
0.38 |
100 |
|
15.9 ± 0.5 |
5 |
25.9 ± 1.0 |
25 |
100 |
125 |
0.3 |
40 |
|
19.0 ± 0.5 |
6 |
31.0 ± 1.0 |
25 |
100 |
160 |
0.59 |
15 |
|
19.0 ± 0.5 |
6 |
31.0 ± 1.0 |
25 |
100 |
160 |
0.59 |
20 |
|
19.0 ± 0.5 |
6 |
31.0 ± 1.0 |
25 |
100 |
160 |
0.59 |
40 |
|
19.0 ± 0.5 |
6 |
31.0 ± 1.0 |
25 |
100 |
160 |
0.59 |
50 |
|
25.0 ± 0.5 |
6.5 |
38.0 ± 1.0 |
25 |
100 |
200 |
0.73 |
30 |
|
25.0 ± 0.5 |
6.5 |
38.0 ± 1.0 |
25 |
100 |
200 |
0.73 |
40 |
|
25.0 ± 0.5 |
6.5 |
38.0 ± 1.0 |
25 |
100 |
200 |
0.73 |
42 |
|
25.0 ± 0.5 |
6.5 |
38.0 ± 1.0 |
25 |
100 |
200 |
0.73 |
50 |
|
25.0 ± 0.5 |
6.5 |
38.0 ± 1.0 |
25 |
100 |
200 |
0.73 |
60 |
|
32.0 ± 0.5 |
6.5 |
45.0 ± 1.0 |
25 |
100 |
250 |
0.92 |
30 |
|
32.0 ± 0.5 |
6.5 |
45.0 ± 1.0 |
25 |
100 |
250 |
0.92 |
40 |
|
32.0 ± 0.5 |
6.5 |
45.0 ± 1.0 |
25 |
100 |
250 |
0.92 |
42 |
|
32.0 ± 0.5 |
6.5 |
45.0 ± 1.0 |
25 |
100 |
250 |
0.92 |
50 |
|
32.0 ± 0.5 |
6.5 |
45.0 ± 1.0 |
25 |
100 |
250 |
0.92 |
60 |
|
32.0 ± 0.5 |
6.5 |
45.0 ± 1.0 |
25 |
100 |
250 |
0.92 |
120 |
|
38.0 ± 0.5 |
7 |
52.0 ± 1.0 |
25 |
100 |
320 |
1.16 |
30 |
|
50.0 ± 0.6 |
8 |
66.0 ± 1.2 |
25 |
100 |
400 |
1.6 |
30 |
|
50.0 ± 0.6 |
8 |
66.0 ± 1.2 |
25 |
100 |
400 |
1.6 |
40 |
|
75.0 ± 0.6 |
9 |
93.0 ± 1.2 |
25 |
100 |
650 |
2.83 |
40 |
|
100.0 ± 1.6 |
10 |
120.0 ± 1.6 |
25 |
100 |
720 |
4.37 |
40 |
|
150.0 ± 2.0 |
12 |
174.0 ± 2.0 |
25 |
100 |
1000 |
7.94 |
20 |
|
Tolerancija na dužinu: ±1% (ISO 1307 Standard). |
|||||||
