Specifikacija:

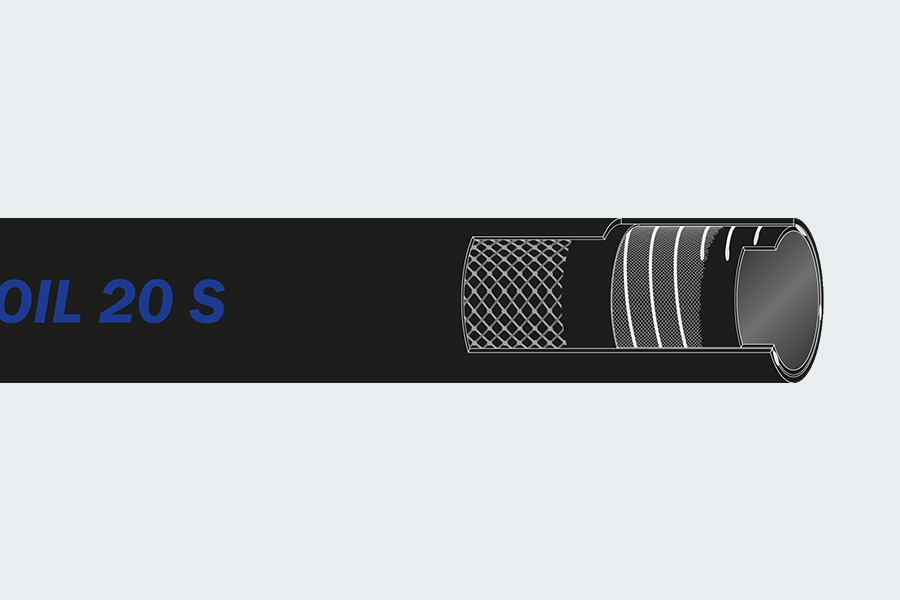

Tehnički opis

  • Unutrašnje crevo: NBR, crno, glatko.
  • Ojačanje: sintetički tekstil sa ugrađenom čeličnom spiralom.
  • Omotač: CR, crn, otisak tkanine.
  • Temperaturni opseg: -30°C do +85°C.
  • Električna svojstva: ukrštene antistatičke žice i elektroprovodno crevo, R<106Ω/lg.



ID (Unutrašnji prečnik)
[mm]

OD (Spoljašnji prečnik)
[mm]

Radni pritisak
[bar]

Pritisak pucanja
[bar]

Maks. vakum
[bar]

Maks. otpornost na zatezanje
[kN]

Radijus savijanja
[mm]

Težina
[kg]

Dužina
[m]

19.0

32.0 ± 1.2

20

60

0.9

3.5

76

0.79

60

25.0

38.0 ± 1.2

20

60

0.9

4.5

100

0.97

60

32.0

46.0 ± 1.2

20

60

0.9

5.5

128

1.24

60

38.0

52.0 ± 1.2

20

60

0.9

9

152

1.5

60

51.0

65.0 ± 1.2

20

60

0.9

12

204

1.97

60

63.0

79.0 ± 1.2

20

60

0.9

20

252

2.8

60

76.0

92.0 ± 1.2

20

60

0.9

30

304

3.45

60

102.0

122.0 ± 1.2

20

60

0.9

45

408

5.85

60

127.0

153.0 ± 1.6

20

60

0.9

75

509

9.41

60

152.0

180.0 ± 1.6

20

60

0.9

100

760

13.21

60

203.0

237.0 ± 1.6

20

60

0.9

150

1200

21.82

40

254.0

300.0 ± 2.0

20

60

0.9

250

1500

36.29

12

Tolerancija na dužinu: ±1% (ISO 1307 Standard).
