Push-Lock Black
Alati za proizvodnju i mašine/automatski procesi.
Primena
Idealno dizajnirano za hidraulične pneumatske vodove niskog pritiska za robote u industriji vozila.
Koristi se sa fitinzima pri maksimalnom radnom pritisku od 16 bara (250psi).
Nije pogodno za primenu impulsnog pritiska.
Prednosti
- Isporučuje se u komadu na drvenim koturovima u dužinama 40, 80 i 100 m.
- Vrlo dobra otpornost na habanje.
- Fleksibilnost, male težine i lako rukovanje.
- Bez silikona.
Specifikacija:
Tehnički opis:

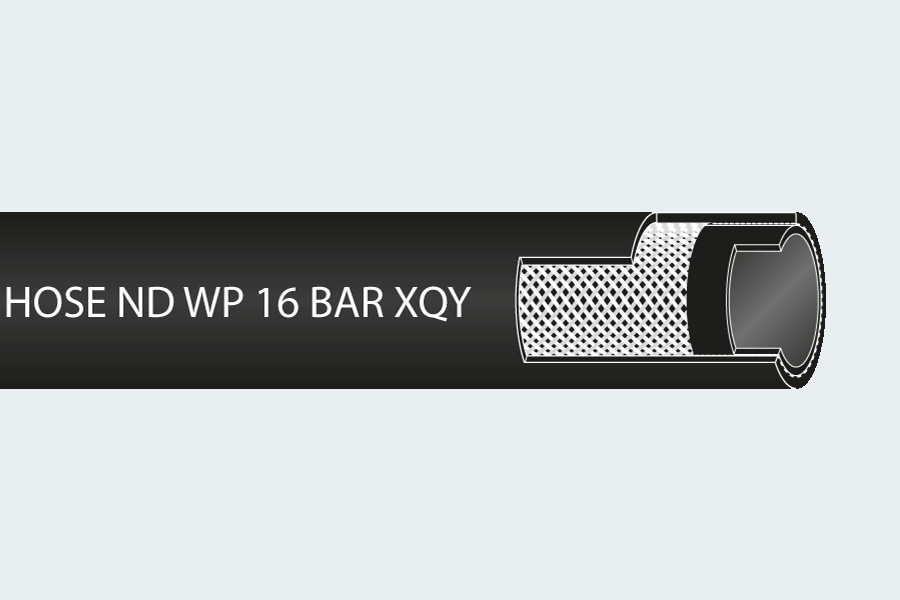

- Unutrašnje crevo: NBR/PVC otporan na ulje, abraziju i na sve vremenske prilike, crno, glatko.
- Ojačanje: jedno oplitanje.
- Omotač: otporan na ulje, abraziju i vremenske prilike NBR/PVC, plav, gladak.
- Temperaturni opseg:
- Vazduh: -20°C/+110°C (pik +125°C).
- Voda: 0°C/+100°C (pik +110°C).
- Hidraulična ulja: -20°C/+70°C (pik +90°C).
- Vodeni glikol: -20°C/+ 70°C (pik +90°C).
- Electrična svojstva: neprovodljivo crevo, R>1012Ω/m.
Spojnice/Fitinzi
Koristi se sa fitinzima pri maksimalnom radnom pritisku od 16 bara (250 psi).
Dodatne informacije
40, 80 i 100 m: isporučuje se u jednom komadu na drvenim koturovima.
20m: isporučuje se u koturovima sa PE filmom na paleti.
|
ID (Unutrašnji prečnik) |
ID (Unutrašnji prečnik) |
OD (Spoljašnji prečnik) |
Radni pritisak |
Pritisak pucanja |
Radijus savijanja |
Težina |
Dužina |
|
1/4 |
6.3±0.4 |
12.4±0.8 |
16/250 |
64/1000 |
45 |
0.11 |
20/40/100 |
|
3/8 |
9.6±0.4 |
15.5±0.8 |
16/250 |
64/1000 |
75 |
0.16 |
20/40/100 |
|
1/2 |
12.7±0.5 |
18.7±1.0 |
16/250 |
64/1000 |
90 |
0.19 |
20/40/100 |
|
5/8 |
16.0±0.6 |
22.9±1.0 |
16/250 |
64/1000 |
115 |
0.28 |
20/40/80 |
|
3/4 |
19.2±0.6 |
26.5±1.0 |
16/250 |
64/1000 |
135 |
0.34 |
20/40/80 |
|
Tolerancija na dužinu: ±1% (ISO 1307 Standard). |
|||||||
