Specifikacija:
Tehnički opis

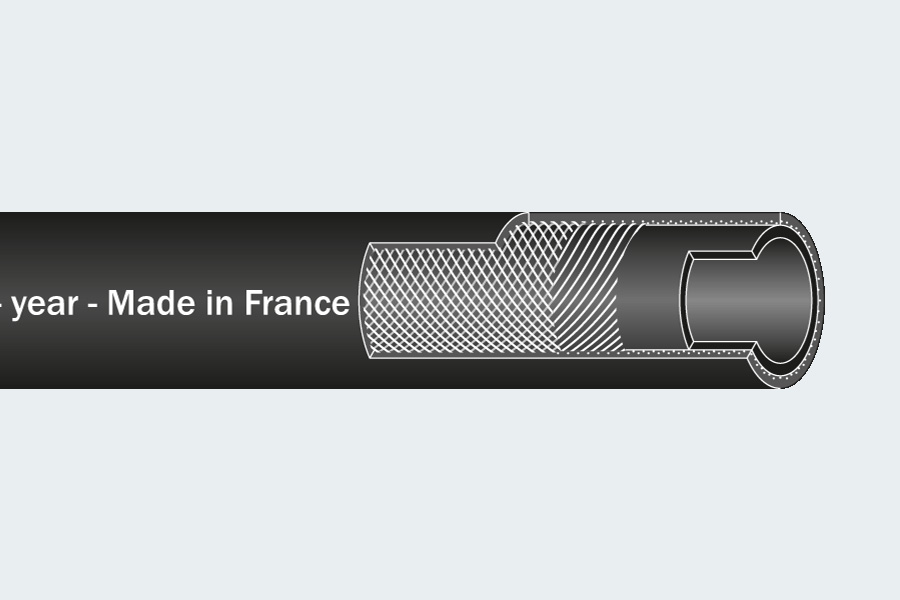

- Unutrašnje crevo: NBR otporno na ulje, crno, glatko.
- Ojačanje: jedan tekstilni oplit.
- Omotač: CR otporan na ulje i na sve vremenske prilike, crn, gladak.
Temperaturni opseg:
- Hidraulične tečnosti: -40°Cdo +100°C.
- Vodene tečnosti: -40 °C do +70°C.
- Voda: 0°C to+70°C.
- Standard/Atest:
- EN 854 1TE:1996.
Dodatne informacije
- ID (Unutrašnji prečnik)> 16 mm nisu uključeni u EN 854 1TE: 1996.
- Uslovi isporuke za svaku porudžbinu:
- 50% u fiksnoj dužini;
- 50% u slučajnoj dužini:
- 10-39m za sve DN,
- 41-99m za DN 4,8,
- 41-119m za DN 6,4 do 15,9,
- 41-79m za DN 19 do 25,4.
ID (Unutrašnji prečnik) |
Debljina zida |
OD (Spoljašnji prečnik) |
Radni pritisak |
Pritisak pucanja |
Radijus savijanja |
Težina |
Dužina |
4.8 |
3 ± 0.3 |
10.8 |
25 |
100 |
35 |
0.09 |
40 |
4.8 |
3 ± 0.3 |
10.8 |
25 |
100 |
35 |
0.09 |
80 |
4.8 |
3 ± 0.3 |
10.8 |
25 |
100 |
35 |
0.09 |
100 |
6.4 |
3 ± 0.3 |
12.4 |
25 |
100 |
45 |
0.11 |
40 |
6.4 |
3 ± 0.3 |
12.4 |
25 |
100 |
45 |
0.11 |
80 |
6.4 |
3 ± 0.3 |
12.4 |
25 |
100 |
45 |
0.11 |
120 |
7.9 |
3 ± 0.3 |
13.9 |
20 |
80 |
65 |
0.13 |
40 |
7.9 |
3 ± 0.3 |
13.9 |
20 |
80 |
65 |
0.13 |
80 |
7.9 |
3 ± 0.3 |
13.9 |
20 |
80 |
65 |
0.13 |
120 |
9.5 |
3 ± 0.3 |
15.5 |
20 |
80 |
75 |
0.15 |
40 |
9.5 |
3 ± 0.3 |
15.5 |
20 |
80 |
75 |
0.15 |
80 |
9.5 |
3 ± 0.3 |
15.5 |
20 |
80 |
75 |
0.15 |
120 |
12.7 |
3 ± 0.3 |
18.7 |
16 |
64 |
90 |
0.18 |
40 |
12.7 |
3 ± 0.3 |
18.7 |
16 |
64 |
90 |
0.18 |
80 |
12.7 |
3 ± 0.3 |
18.7 |
16 |
64 |
90 |
0.18 |
120 |
15.9 |
3.5 ± 0.4 |
22.9 |
16 |
64 |
115 |
0.26 |
40 |
15.9 |
3.5 ± 0.4 |
22.9 |
16 |
64 |
115 |
0.26 |
80 |
15.9 |
3.5 ± 0.4 |
22.9 |
16 |
64 |
115 |
0.26 |
120 |
19.0 |
3.5 ± 0.4 |
26.0 |
12 |
32 |
135 |
0.3 |
40 |
19.0 |
3.5 ± 0.4 |
26.0 |
12 |
32 |
135 |
0.3 |
80 |
25.4 |
4 ± 0.4 |
33.4 |
12 |
32 |
165 |
0.45 |
40 |
25.4 |
4 ± 0.4 |
33.4 |
12 |
32 |
165 |
0.45 |
80 |
Tolerancija na dužinu: ±1% (ISO 1307 Standard). |
