Magdala C Thick
Industrija nafte i gasa.
Creva za pretovar nafte i naftnih derivata.
Primena

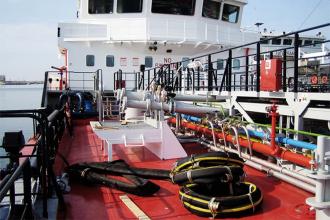

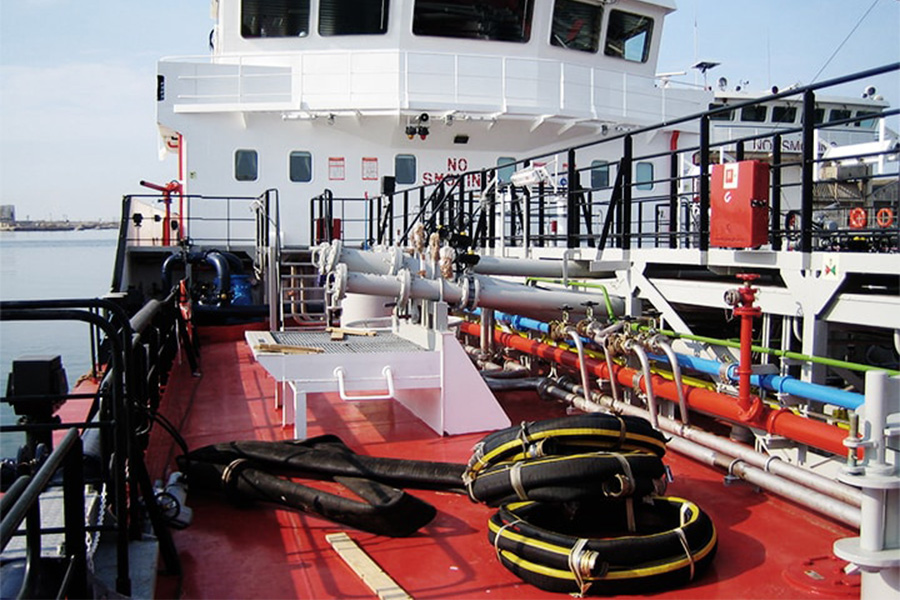

- Pražnjenje naftnih derivata na pristaništima ili baržama.
- Za rafinisane proizvode sa aromatičnim do 50%.
Prednosti
- Može se ravno namotati na čeličnu traku prečnika 800 mm.
- Savitljivo i sklopivo crevo.
- Aksijalno ojačanje.
Specifikacija:
Tehnički opis
- Unutrašnje crevo: NBR otporno na ulje, crno, glatko.
- Ojačanje: sintetički tekstil, gajtani.
- Omotač: CR otporan na ulje i vremenske uslove, crn, otisak tkanine.
- Temperaturni opseg: -20°C do +82°C.
- Električna svojstva: ugrađen provodnik, R<0,5 Ω /m.
(električni prekid dostupan na zahtev).
Standardi/odobrenja
- EN 1765:2016 type L15. (EN)
- Francuska direktiva TMD (prevoz opasnih materija u Francuskoj). (TMD)

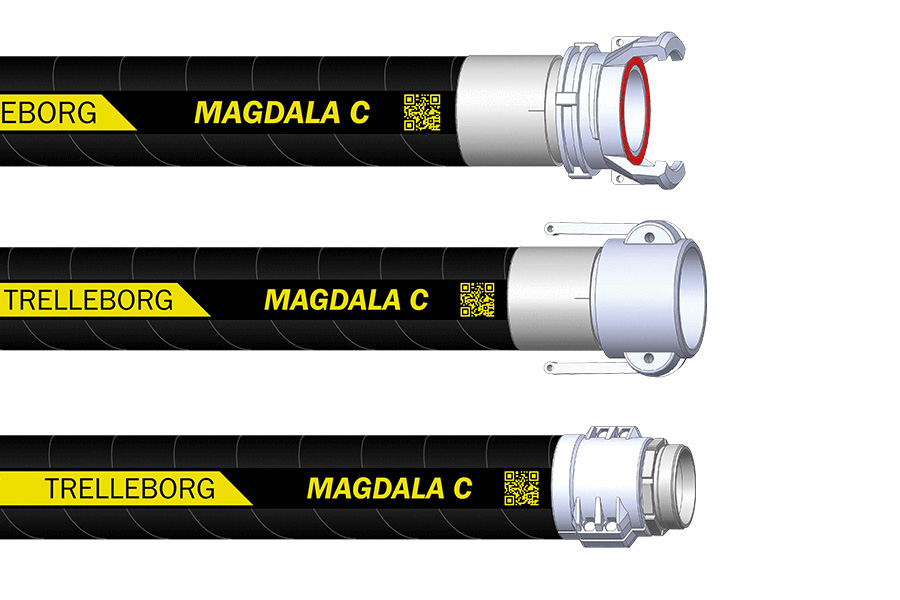

Spojnice/fitinzi
Krajevi creva sastavljeni sigurnosnim stezaljkama ili zategnuti spojnicama u skladu sa EN 14420 (fiksne ili okretne prirubnice, navojne veze, bregasto zaključavanje ili simetrična poluspojnica).
Dodatne informacije
- Ispitivanje radijusa savijanja pod radnim pritiskom od 3,5 bara (nije primenljivo za ID=300 mm).
- Težina sklopa creva: konsultujte nas.
- Specifična obloga dostupna na zahtev:
- - Prilagođena NBR košuljica za transfer goriva iz aviona.
- - HNBR obloga za vrelo ulje do 125°C u neprekidnom radu ili 135°C u privremenom radu.
- Dve dodatne bele radijalne trake na oba kraja da se razlikuju od standardnog dizajna.
|
ID (Unutrašnji prečnik) |
Debljina zida |
OD (Spoljašnji prečnik) |
Radni pritisak |
Pritisak pucanja |
Radijus savijanja |
Težina |
Dužina |
|
|
|
|
|
|
|
|
|
|
50.0 ± 0.6 |
8 |
66.0 ± 1 |
15 |
60 |
300 |
1.89 |
40 |
|
75.0 ± 0.6 |
8.5 |
92.0 ± 1 |
15 |
60 |
450 |
2.69 |
40 |
|
100.0 ± 1.6 |
10 |
119.0 ± 1.6 |
15 |
60 |
600 |
4.24 |
40 |
|
150.0 ± 2 |
10.5 |
171.0 ± 2 |
15 |
60 |
900 |
6.31 |
40 |
|
200.0 ± 2 |
13 |
226.0 ± 2 |
15 |
60 |
1200 |
10.53 |
40 |
|
Tolerancija na dužinu: ±1% (ISO 1307 Standard). |
|||||||
