Atlantis
Industrija nafte i gasa.
Creva za pretovar nafte.
Primena

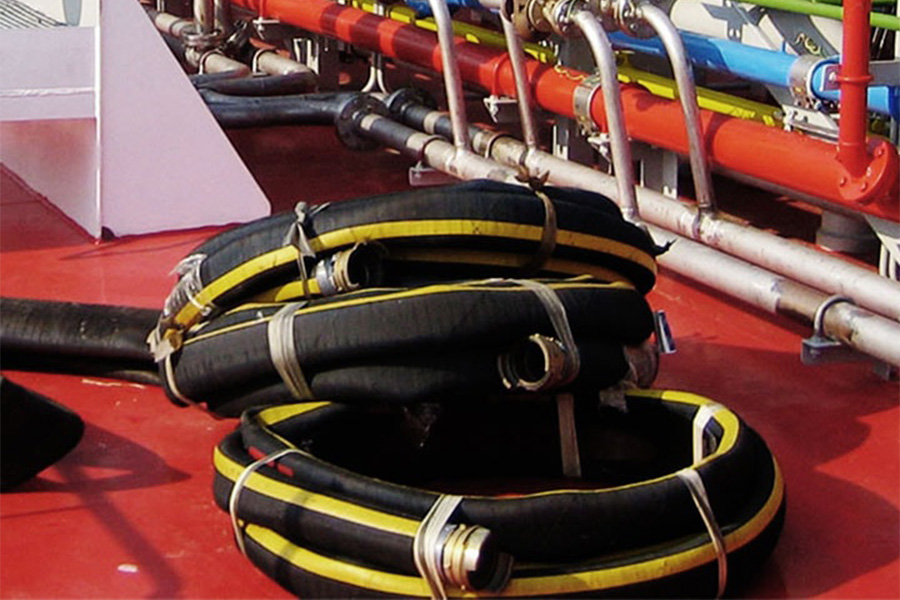

- Koristi se za pretovar naftnih derivata sa broda na obalu ili baržu.
- Za rafinisane proizvode sa aromatičnim sadržajem do 50%.
Prednosti
- Može da se namotava ravno. Optimalan dizajn za sve sisteme namotavanja.
- Glatka unutrašnja cev za optimalni protok.
- Neprekidna dužina do 300m.
Specifikacija:
Tehnički opis:
- Unutrašnje crevo: NBR otporan na ulja, crno, glatko.
- Ojačanje: sintetički tekstil, gajtani.
- Omotač: CR otporan na gorivo i vremenske uslove, crn, utisnuta tkanina.
- Temperaturni opseg: -20°C do +82°C.
- Električna svojstva: ugrađena provodljiva žica, R<0.5Ω/m (prekid provodljivosti na upit).

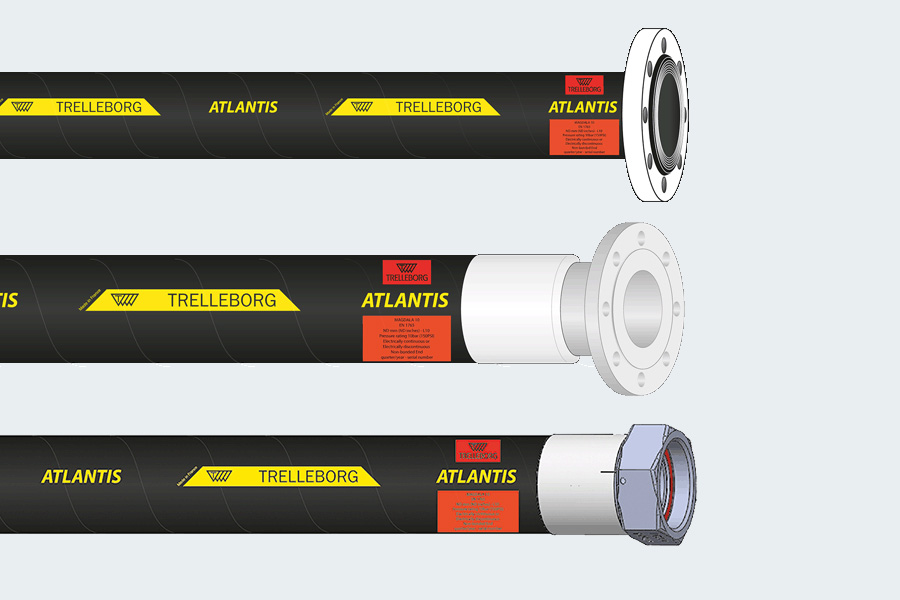

Spojnice/Fitinzi
- Krajeve creva sastavljati sa ugrađenim End-Flex prirubnicama ili zategnuti spojnicama u skladu sa EN 14420 (fiksne ili obrtne prirubnice, triclamp, kamlok ili simetrična poluspojnica).
Dodatne informacije
- Ispitivanje radijusa savijanja pod radnim pritiskom od 3,5 bara.
- Težina sklopa creva: konsultujte nas.
|
ID (Unutrašnji prečnik) |
Debljina zida [mm] |
OD (Spoljašnji prečnik) |
Uvećani prečnik [mm] |
Dužina manžetni [mm] |
Radni pritisak |
Pritisak pucanja |
Radijus savijanja |
Maks. dužina |
|
75.0±0.6 |
6 |
87.0±3.0 |
86 |
100 |
15 |
45 |
450 |
300 |
|
100.0±1.6 |
7 |
114.0±3.0 |
110 |
150 |
15 |
45 |
600 |
300 |
|
125.0±2.0 |
7 |
139.0±3.0 |
135 |
175 |
15 |
45 |
750 |
300 |
|
150.0±2.0 |
7 |
164.0±3.0 |
164 |
150 |
15 |
45 |
900 |
300 |
|
175.0±2.0 |
7 |
189.0±3.0 |
185 |
225 |
15 |
45 |
1050 |
300 |
|
204.0±2.0 |
7 |
218.0±3.0 |
218 |
200 |
15 |
45 |
1200 |
300 |
|
Tolerancija na dužinu: ±1% (ISO 1307 Standard). |
||||||||
