Specifikacija:

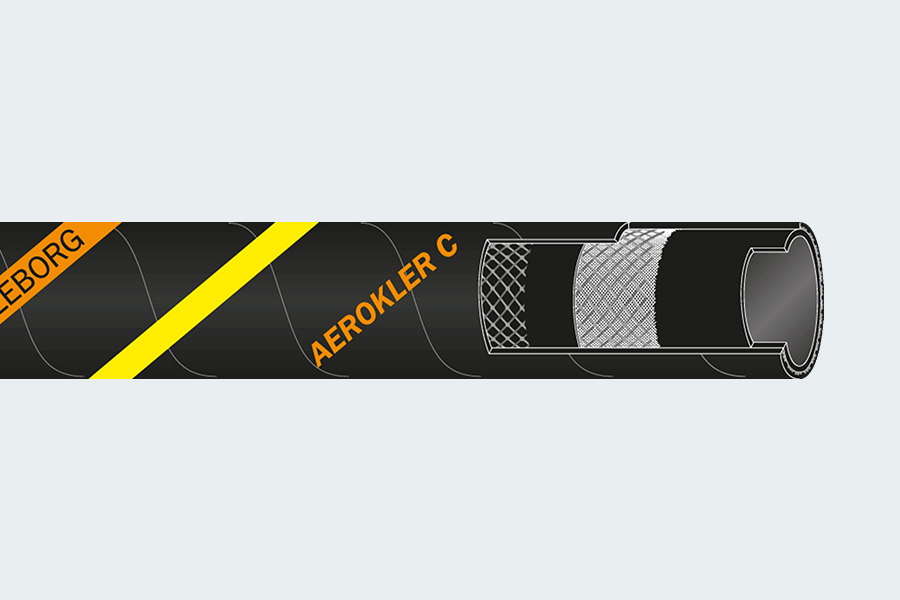

Tehnički opis:

  • Unutrašnje crevo: NBR/PVC otporno na kerozin, crno, glatko.
  • Ojačanje: sintetički tekstil.
  • Omotač: CR otporan na gorivo i sve vremenske prilike, crno, otisak tekstila.
  • Temperaturni opseg: -30°C do +100°C.
  • Električna svojstva: poluprovodni omotač, 103Ω/lg

Standardi/Atesti

EI 1529: 2014 tip C.

ISO 1825: 2017 tip C.

Dodatne informacije

  • Sklopovi creva opremljeni kalajisanim mesinganim spojnicama, osigurani sigurnosnim stezaljkama od kovanog aluminijuma, isporučuju se na zahtev.
  • Sklopovi creva su pojedinačno testirani i isporučuju se sa sertifikatom.
  • Maksimalni vakuum 0,15 bara: crevo zadržava 80% svog originalnog unutrašnjeg prečnika prema EI 1529/C i ISO 1825: 2017.



ID (Unutrašnji prečnik)
[mm]

Debljina zida
[mm]

OD (Spoljašnji prečnik)
[mm]

Radni pritisak
[bar]

Pritisak pucanja
[bar]

Maks. vacuum [bar]

Radijus savijanja
[mm]

Težina
[kg]

Dužina
[m]

19.0

6.0±0.7

31.0 ±1.0

20

80

0.15

90

0.55

30/40

25.0

6.25±0.7

37.5 ±1.0

20

80

0.15

115

0.75

40

32.0

6.25±0.7

44.5 ±1.0

20

80

0.15

140

0.87

30/40

38.0

6.5±0.7

51.0 ±1.0

20

80

0.15

180

1.04

30/40

50.0

8.0±0.9

66.0 ±1.0

20

80

0.15

215

1.77

30/40

63.0

8.5±1.15

80.0 ±1.5

20

80

0.15

230

2.18

40

75.0

8.0±1.15

91.0 ±1.5

20

80

-

230

2.52

30/40

100.0

9.0±1.6

118.0±2.0

20

80

-

345

3.62

40

Tolerancija na dužinu: ±1% (ISO 1307 Standard).
