Pumpadukt S
Industrija nafte i gasa.

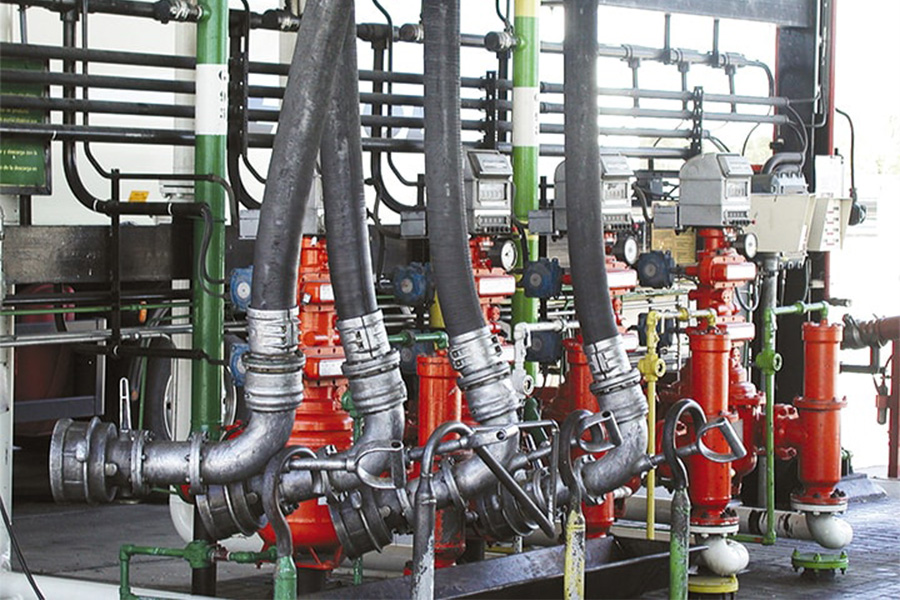

Utovar i istovar drumskih i železničkih cisterni.
Primena
- Utovar i istovar naftnih derivata aromatičnog sadržaja do 50%.
- Utovar i istovar sa brodskih, drumskih ili železničkih cisterni.
- Za fiksne instalacije u različitim industrijama.
Prednosti
- Veoma robusna i elastična.
- Omotač creva posebno otporan na ugljovodonike, habanje i atmosferske uslove i ozon.
- Električna provodljivost obezbeđena specijalnom kompozicijom creva.
- Pogodno za biogoriva do 60°C.
Specifikacija:

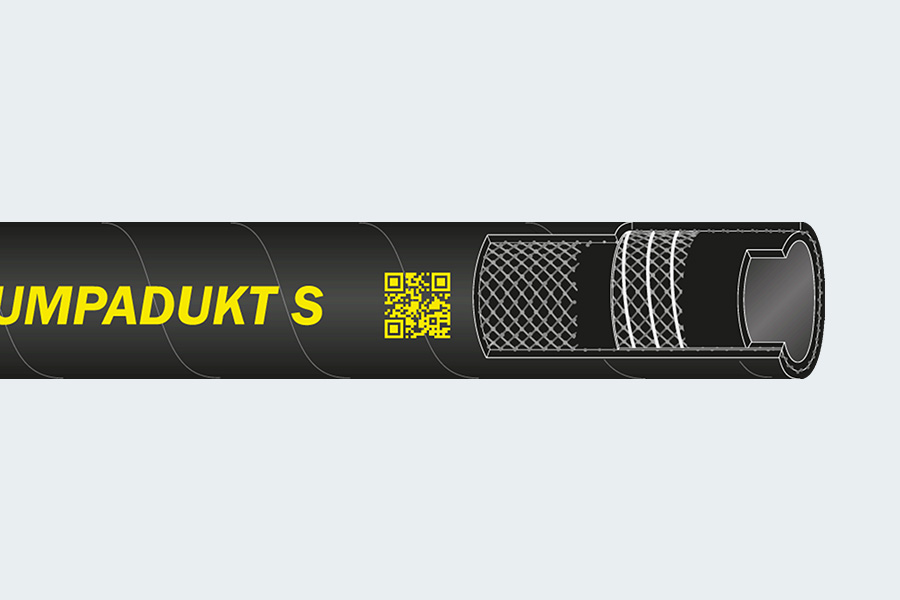

Tehnički opis:
- Unutrašnje crevo: NBR otporan na goriva i naftu, crno, glatko.
- Ojačanje: pleteni sintetički tekstil, sa ugrađenom čeličnom spiralom.
- Omotač: CR otporan na gorivo i sve vremenske prilike, crno, otisak tekstila.
- Temperaturni opseg: -40°C do +100°C.
- Električna svojstva: elektroprovodno crevo i omotač, R<106Ω/lg.
Standardi/Atesti
EN 1761: 1999, EN 12115: 2021.
Dodatne informacije
- Crevo je testirano i odobreno od strane INERIS-a (francusko sertifikaciono telo) za upotrebu u svim ATEKS oblastima.
- Za bezbednu upotrebu, sklop creva treba da bude uzemljen sa otporom manjim od 108Ω.
- ID>100mm: nema ateste EN 1761 i EN 12115, ali je dizajnirano, napravljeno i testiraon prema istim specifikacijama koje zahtevaju oba standarda.
|
ID (Unutrašnji prečnik) |
Debljina zida |
OD (Spoljašnji prečnik) |
Radni pritisak |
Pritisak pucanja |
Maks. vakuuma [bar] |
Radijus savijanja |
Težina |
Dužina |
|
19.0±0.5 |
6.0 |
31.0 ±1.0 |
16 |
64 |
0.9 |
125 |
0.78 |
20/40 |
|
25.0±0.5 |
6.0 |
37.0 ±1.0 |
16 |
64 |
0.9 |
150 |
0.88 |
20/40 |
|
32.0±0.5 |
6.0 |
44.0 ±1.0 |
16 |
64 |
0.9 |
175 |
1.12 |
20/40 |
|
38.0±0.5 |
6.5 |
51.0 ±1.0 |
16 |
64 |
0.9 |
225 |
1.4 |
20/40 |
|
40.0±0.5 |
6.5 |
53.0 ±1.0 |
16 |
64 |
0.9 |
240 |
1.44 |
20/40 |
|
50.0±0.7 |
8.0 |
66.0 ±1.2 |
16 |
64 |
0.9 |
275 |
2.28 |
20/40 |
|
63.0±0.8 |
8.0 |
79.0 ±1.2 |
16 |
64 |
0.9 |
300 |
2.93 |
20/40 |
|
65.0±0.8 |
8.0 |
81.0 ±1.2 |
16 |
64 |
0.9 |
320 |
2.97 |
20/40 |
|
75.0±0.8 |
8.0 |
91.0 ±1.2 |
16 |
64 |
0.9 |
350 |
3.62 |
20/40 |
|
80.0±0.8 |
8.0 |
96.0 ±1.6 |
16 |
64 |
0.9 |
370 |
3.8 |
20/40 |
|
100.0±0.8 |
8.0 |
116.0±1.6 |
16 |
64 |
0.9 |
450 |
4.78 |
20/40 |
|
125.0±1.6 |
10.0 |
145.0±2.0 |
12 |
48 |
0.9 |
650 |
6.67 |
20 |
|
150.0±1.6 |
11.0 |
172.0±2.0 |
12 |
48 |
0.9 |
750 |
10.47 |
20 |
|
200.0±2.0 |
13.75 |
227.5±2.0 |
12 |
48 |
0.9 |
1200 |
14.83 |
1 |
|
250.0±2.4 |
15.0 |
280.0±2.5 |
12 |
48 |
0.9 |
1500 |
20.56 |
1 |
|
Tolerancija na dužinu: ±1% (ISO 1307 Standard). |
||||||||
