Specifikacija:

Tehnički opis:

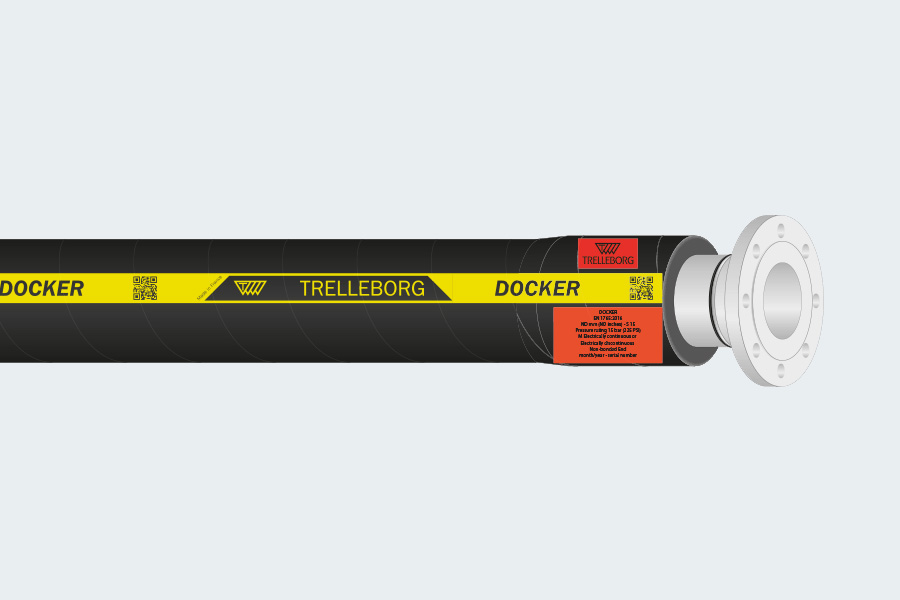

  • Unutrašnje crevo: NBR otporan na ulja, crno, glatko.
  • Ojačanje: sintetički tekstilni gajtani sa ugrađenom čeličnom spiralom.
  • Omotač: CR otporan na gorivo i vremenske uslove, crn, utisnuta tkanina.
  • Temperaturni opseg: -20°C do +82°C.
  • Električna svojstva: ugrađena provodljiva žica, R<0.5Ω/m (prekid provodljivosti na upit).

Standard/Atest

EN 1765: 2016 type S15 (zamena BS 1435-1).

Spojnice/Fitinzi

Proizvedene sa ugrađenim prirubnicama: fiksne ili obrtne (ISO PN16, PN20 ASA150, etc.), slip-on, vrat za zavarivanje tip RF ili FF.

Dodatne informacije

  • Dodatna težina za prirubnice, konsultujte nas.
  • HNBR obloga dostupna na zahtev za vruće ulje do 125°C u neprekidnom ili 135°C u privremenom radu.
  • FKM obloga dostupna na zahtev za rafinisane proizvode sa aromatičnim sadržajem do 100% ili vruće ulje na 150°C u neprekidnom ili 200°C u privremenom radu.



ID (Unutrašnji prečnik)
[mm]

Debljina zida

[mm]

OD (Spoljašnji prečnik)
[mm]

Radni pritisak
[bar]

Pritisak pucanja
[bar]

Maks. vakuum
[bar]

Radijus savijanja
[mm]

Težina
[kg]

Dužina
[m]

75.0±0.6

15

105.0±3.0

15

60

0.9

500

6.1

20

100.0±1.6

15.5

131.0±3.0

15

60

0.9

600

9.2

20

152.0±2.0

17

186.0±3.0

15

60

0.9

850

13.2

13

203.0±2.0

16.5

236.0±3.0

15

60

0.9

1100

19.1

13

250.0±2.4

16.5

283.0±3.0

15

60

0.9

1350

23.0

13

300.0±5.0

17.5

335.0±3.0

15

60

0.9

1600

30.6

13

350.0±5.0

17.5

385.0±3.0

15

60

0.9

1850

35.4

12

400.0±5.0

20.5

441.0±3.0

15

60

0.9

2150

47.1

12

Tolerancija na dužinu: ±1% (ISO 1307 Standard).
