Plugy / Plugsy HPF

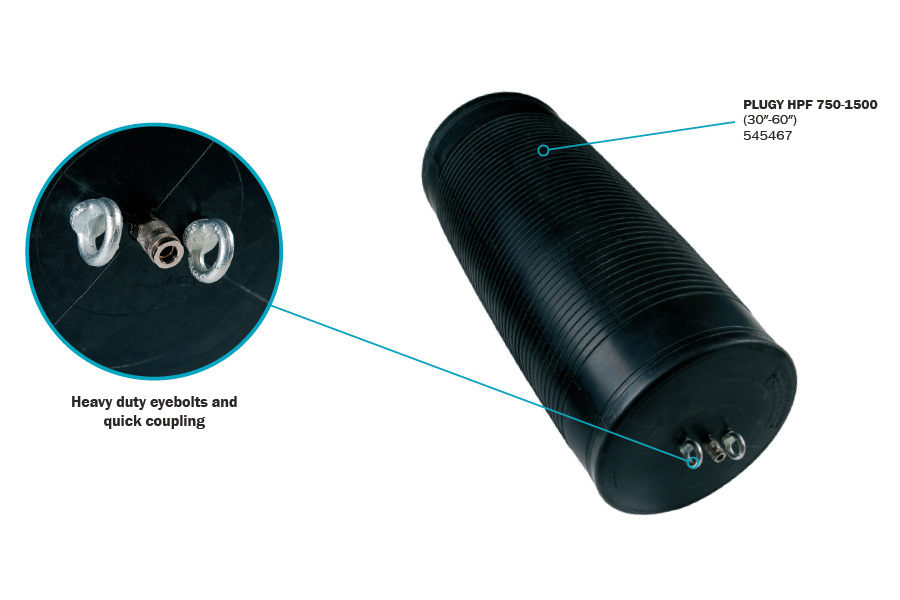

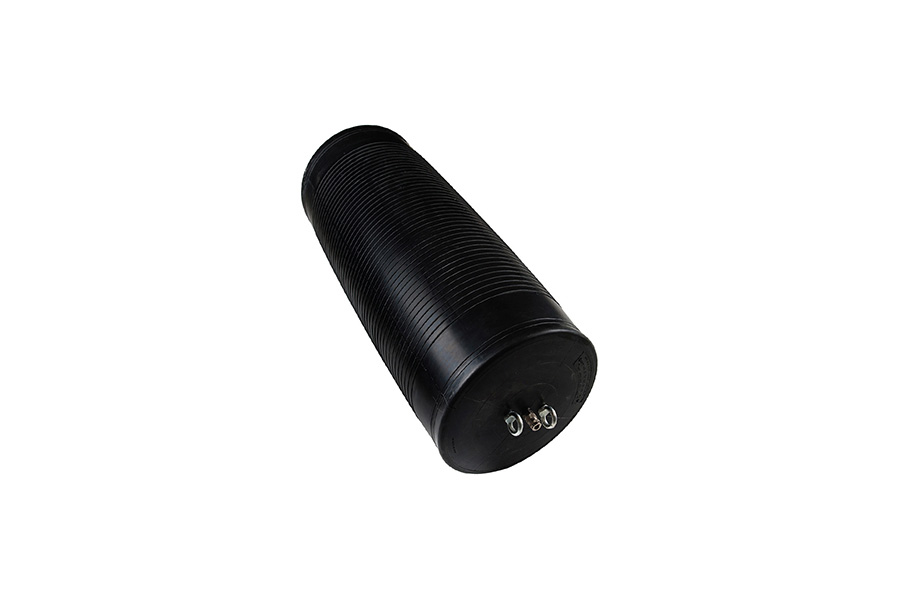

Trelleborg Slovenija blindovi visokih performansi PLUGY HPF i PLUGSY HPF izrađeni od visoko kvalitetne gumene smese i dodatno ugrađeno aramidno ojačanje obezbeđuje pouzdano funkcionisanje u zahtevnijim uslovima.
Ovi blindovi su idealni za zaustavljanje protoka i ispitivanje nepropusnosti cevi. Dostupan je i širok spektar protočnih cevi 100 – 2400 mm. Oni mogu izdržati veći povratni pritisak.
Specifikacija:
PLUGY HPF - Zaptivni blind
|
Šifra |
Nominalna veličina |
Opseg upotrebe |
Radni pritisak (bar) |
Ispumpan blind |
Težina (kg) |
Alka šraf |
Ventil |
||
|
M veličina navoja |
Veličina navoja |
||||||||
|
min. R (mm) |
maks. R (mm) |
Prečnik (mm) |
Dužina gume (mm) |
||||||
|
545456 |
100-200 |
100 |
200 |
3 |
92 |
500 |
1.2 |
m6 |
R 1/4” |
|
545457 |
150-300 |
150 |
300 |
3 |
142 |
540 |
2.3 |
m12 |
R 1/2” |
|
545458 |
200-400 |
200 |
400 |
3 |
192 |
600 |
3.8 |
m12 |
R 1/2” |
|
545460 |
350-600 |
350 |
600 |
3 |
322 |
830 |
8.9 |
m12 |
R 1/2” |
|
545463 |
500-800 |
500 |
800 |
3 |
472 |
1150 |
23 |
m12 |
R 1/2” |
|
545464 |
500-1000 |
500 |
1000 |
3 |
472 |
1150 |
23 |
m12 |
R 1/2” |
|
545465 |
600-1200 |
600 |
1200 |
2.5 |
574 |
1500 |
39.1 |
m16 |
R 1/2” |
|
545467 |
750-1500 |
750 |
1500 |
1.5 |
600 |
2300 |
78.7 |
m16 |
R 1/2” |
|
545783 |
800-1800 |
800 |
1800 |
1.5 |
600 |
3000 |
105.1 |
m16 |
R 1/2” |
|
545785 |
1000-2400 |
1000 |
2400 |
1 |
960 |
4000 |
313.7 |
m16 |
R 1/2” |
PLUGSY HPF - Protočni blind
|
Šifra |
Nominalna veličina |
Opseg upotrebe |
Radni pritisak (bar) |
Ispumpan blind |
Težina (kg) |
Alka šraf |
Ventil |
Prečnik protočne cevi |
|||
|
Veličina navoja |
|||||||||||
|
min. R (mm) |
maks. R (mm) |
Prečnik (mm) |
Dužina gume (mm) |
M veličina navoja |
|||||||
|
545468 |
100-200 |
100 |
200 |
3 |
92 |
500 |
2.6 |
m6 |
R 1/4” |
1” |
|
|
545469 |
150-300 |
150 |
300 |
3 |
142 |
540 |
3.9 |
m8 |
R 1/4” |
1” |
|
|
545470 |
200-400 |
200 |
400 |
3 |
192 |
600 |
6.8 |
m12 |
R 3/8” |
2” |
|
|
545472 |
350-600 |
350 |
600 |
3 |
322 |
830 |
14.8 |
m12 |
R 3/8” |
2” |
|
|
545473 |
500-800 |
500 |
800 |
3 |
472 |
1150 |
31 |
m12 |
R 3/8” |
2” |
|
|
545474 |
500-1000 |
500 |
1000 |
3 |
472 |
1150 |
31 |
m12 |
R 3/8” |
2” |
|
|
545475 * |
600-1200 |
600 |
1200 |
2.5 |
574 |
1500 |
54.3 |
m16 |
R 1/2” |
4”/6”/8” * |
|
|
545476 * |
750-1500 |
750 |
1500 |
1.5 |
600 |
2300 |
94.8 |
m16 |
R 1/2” |
4”/6”/8” * |
|
|
545784 * |
800-1800 |
800 |
1800 |
1.5 |
600 |
3000 |
125.6 |
m16 |
R 1/2” |
4”/6”/8” * |
|
|
545787 * |
1000-2400 |
1000 |
2400 |
1 |
960 |
4000 |
341 |
m16 |
R 1/2” |
4”/6”/8” * |
|
* napomena: šifre odgovaraju blindovima od 4”
Povratni pritisak (bar)* - PLUGY HPF, PLUGSY HPF
|
Veličina blinda |
Prečnik cevi (mm) |
||||||||||||||||||||
|
100 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1300 |
1400 |
1500 |
1600 |
1700 |
1800 |
2000 |
2200 |
2400 |
|
|
100-200 3 bar |
2.6 |
2.1 |
1.7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
150-300 3 bar |
|
2.6 |
2.4 |
1.8 |
1.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
200-400 3 bar |
|
|
2.6 |
2.4 |
2.1 |
1.9 |
1.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
350-600 3 bar |
|
|
|
|
|
2.6 |
2.5 |
2.0 |
1.7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
500-800 3 bar |
|
|
|
|
|
|
|
2.6 |
2.5 |
1.7 |
|
|
|
|
|
|
|
|
|
|
|
|
500-1000 3 bar |
|
|
|
|
|
|
|
2.6 |
2.5 |
1.7 |
1.0 |
|
|
|
|
|
|
|
|
|
|
|
600-1200 2.5 bar |
|
|
|
|
|
|
|
|
2.1 |
1.9 |
1.5 |
1.0 |
|
|
|
|
|
|
|
|
|
|
750-1500 1.5 bar |
|
|
|
|
|
|
|
|
|
1.2 |
1.1 |
1.0 |
0.9 |
0.8 |
0.7 |
|
|
|
|
|
|
|
800-1800 1.5 bar |
|
|
|
|
|
|
|
|
|
1.3 |
1.2 |
1.1 |
1.0 |
0.9 |
0.8 |
0.7 |
0.6 |
0.5 |
|
|
|
|
1000-2400 1.0 bar |
|
|
|
|
|
|
|
|
|
|
0.9 |
0.9 |
0.9 |
0.9 |
0.8 |
0.8 |
0.7 |
0.7 |
0.6 |
0.5 |
0.5 |
* mereno u suvoj gvozdenoj cevi
Dodatna oprema
|
|
Coupling system TYPE 57 |
|
|
Crevo za dovod vazduha HPF NW10 10 m, plavo (do 500-1000) (tip 27) 3.4 kg 547714 |
|
|
Crevo za dovod vazduha HPF NW12 10 m, plavo (od 600-1200) (tip 57) 3.4 kg 547715 |
|
|
Sigurnosna grupa sa manometrom 0.9 kg 3.0 bar (tip 27) 547645 |
|
|
Sigurnosna grupa sa manometrom 0.9 kg 2.5 bar (tip 57) 547646 1.5 bar (tip 57) 547647 1.0 bar (tip 57) 547650 |
Preuzmite:
Trelleborg / Sava blinde(6442 Kb)
