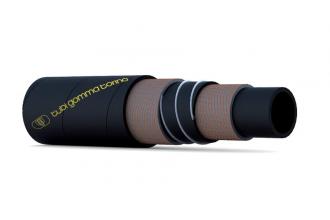

Petrofor SD SAE 100R4
Usisno-potisno crevo za hidraulična ulja – SAE 100R4
- Primena
Usisavanje i isporuka hidrauličnih ulja, maziva i goriva sa aromatskim sadržajem manjim od 40%. - Unutrašnji sloj (substrat)
Crna, glatka NBR guma - Ojačanje
Sintetičke tkanine visoke čvrstoće sa ugrađenim metalnim spiralama - Spoljašnji sloj (omotač)
Crna, glatka guma sa teksturom gumiranog platna, izrađena od NBR/PVC smeše, otporna na ulja, ozon i atmosferske uticaje - Radna temperatura
Od –40°C do +100°C - Standardi i usklađenost
EN 854 / SAE 100R4
Specifikacija:
|
ID (Unutrašnji prečnik) |
OD (Spoljašni prečnik) |
Težina |
Radni pritisak |
Pritisak pucanja |
Radijus savijanja |
Vakuum |
Dužina |
||||
|
mm |
inch |
mm |
inch |
kg/m |
bar |
psi |
bar |
psi |
mm |
bar |
m |
|
13 |
1/2 |
23 |
29/32 |
0,44 |
21 |
315 |
83 |
1245 |
40 |
0.9 |
40 |
|
16 |
5/8 |
26 |
1 5/16 |
0,50 |
21 |
315 |
83 |
1245 |
50 |
0.9 |
40 |
|
19 |
3/4 |
29 |
1 9/64 |
0,58 |
21 |
315 |
83 |
1245 |
60 |
0.9 |
40/61 |
|
25 |
1 |
35 |
1 3/8 |
0,73 |
17 |
255 |
69 |
1035 |
75 |
0.9 |
40/61 |
|
30 |
1 3/16 |
40 |
1 9/16 |
0,86 |
16 |
240 |
65 |
975 |
90 |
0.9 |
40/61 |
|
32 |
1 1/4 |
42 |
1 21/32 |
0,87 |
14 |
210 |
55 |
825 |
100 |
0.9 |
40/61 |
|
35 |
1 3/8 |
45 |
1 25/32 |
1,01 |
12 |
180 |
50 |
750 |
105 |
0.9 |
40/61 |
|
38 |
1 1/2 |
48 |
1 57/64 |
1,05 |
10 |
150 |
41 |
615 |
115 |
0.9 |
40/61 |
|
40 |
1 9/16 |
50 |
1 31/32 |
1,08 |
10 |
150 |
41 |
615 |
120 |
0.9 |
40/61 |
|
42 |
1 21/32 |
52 |
2 15/32 |
1,20 |
10 |
150 |
30 |
450 |
126 |
0.9 |
40/61 |
|
45 |
1 25/32 |
56 |
2 13/64 |
1,35 |
10 |
150 |
30 |
450 |
135 |
0.9 |
40/61 |
|
51 |
2 |
62 |
2 7/16 |
1,56 |
10 |
150 |
30 |
450 |
200 |
0.9 |
40/61 |
|
60 |
2 3/8 |
72 |
2 53/64 |
1,90 |
10 |
150 |
30 |
450 |
240 |
0.8 |
40/61 |
|
63.5 |
2 1/2 |
76 |
3 |
2,15 |
10 |
150 |
30 |
450 |
255 |
0.8 |
40/61 |
|
70 |
2 3/4 |
82 |
3 15/64 |
2,35 |
10 |
150 |
30 |
450 |
280 |
0.8 |
40/61 |
|
76 |
3 |
88 |
3 15/32 |
2,72 |
10 |
150 |
30 |
450 |
300 |
0.8 |
40/61 |
|
80 |
3 5/32 |
94 |
3 45/64 |
2,83 |
10 |
150 |
30 |
450 |
320 |
0.8 |
40/61 |
|
90 |
3 17/32 |
103 |
4 5/8 |
3,40 |
10 |
150 |
30 |
450 |
360 |
0.8 |
40/61 |
|
102 |
4 |
115 |
4 17/32 |
3,63 |
10 |
150 |
30 |
450 |
400 |
0.7 |
40/61 |
|
110 |
4 21/64 |
126 |
4 61/64 |
4,77 |
10 |
150 |
30 |
450 |
450 |
0.7 |
40/61 |
|
127 |
5 |
143 |
5 5/8 |
6,07 |
10 |
150 |
30 |
450 |
635 |
0.7 |
40/61 |
|
152 |
6 |
170 |
6 11/16 |
7,70 |
10 |
150 |
30 |
450 |
760 |
0.7 |
40/61 |
|
203 |
8 |
225 |
8 25/32 |
12,60 |
10 |
150 |
30 |
450 |
1218 |
0.5 |
20/40 |
Ostali prečnici i nominalni pritisci dostupni su na zahtev. Tehnički podaci, strukture i polimeri podložni su promenama bez prethodne najave.
