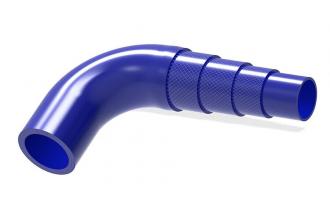

Silcord 90° /150
Koleno 90° za isporuku rashladne vode pri srednjim i visokim temperaturama
- Primena
Isporuka vode, vazduha i rashladnih fluida na bazi organskih kiselina (sebakat ili 2-etilnedionska kiselina). - Unutrašnji sloj (substrat)
Plava, glatka MVQ silikon guma. Po zahtevu dostupno i u FMVQ fluorosilikonskoj gumi. - Ojačanje
Poliesterske tkanine visoke čvrstoće. - Spoljašnji sloj (omotač)
Plava, glatka MVQ silikon guma, otporna na ozon, atmosferske uticaje i korozivne efekte rashladnih fluida. - Radna temperatura
Od -56°C do +180°C - Standardi
SAE J20 R1 Class A
Specifikacija:
|
ID (Unutrašnji prečnik) |
OD (Spoljašni prečnik) |
Ojačanje |
Radni pritisak |
Pritisak pucanja |
Dužina |
|||
|
mm |
inch |
mm |
nr |
bar |
psi |
bar |
psi |
m |
|
8 |
5/16 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
10 |
13/32 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
13 |
1/2 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
15 |
19/32 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
16 |
5/8 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
18 |
45/64 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
20 |
25/32 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
22 |
7/8 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
25 |
1 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
28 |
1 7/64 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
30 |
1 3/16 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
32 |
1 1/4 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
35 |
1 3/8 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
38 |
1 1/2 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
40 |
1 37/64 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
45 |
1 25/32 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
48 |
1 57/64 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
50 |
1 31/32 |
4,5 ± 0,5 |
3 |
3 |
45 |
9 |
135 |
150 |
|
54 |
2 1/8 |
4,5 ± 0,5 |
4 |
3 |
45 |
9 |
135 |
150 |
|
57 |
2 1/4 |
4,5 ± 0,5 |
4 |
3 |
45 |
9 |
135 |
150 |
|
60 |
2 23/64 |
4,5 ± 0,5 |
4 |
3 |
45 |
9 |
135 |
150 |
|
63 |
2 31/64 |
4,5 ± 0,5 |
4 |
3 |
45 |
9 |
135 |
150 |
|
65 |
2 9/16 |
4,5 ± 0,5 |
4 |
3 |
45 |
9 |
135 |
150 |
|
70 |
2 3/4 |
4,5 ± 0,5 |
4 |
3 |
45 |
9 |
135 |
150 |
|
76 |
3 |
4,5 ± 0,5 |
4 |
3 |
45 |
9 |
135 |
150 |
|
80 |
3 5/32 |
4,5 ± 0,5 |
4 |
3 |
45 |
9 |
135 |
150 |
|
83 |
3 15/64 |
4,5 ± 0,5 |
4 |
3 |
45 |
9 |
135 |
150 |
|
85 |
3 3/8 |
4,5 ± 0,5 |
4 |
3 |
45 |
9 |
135 |
150 |
|
89 |
3 1/2 |
4,5 ± 0,5 |
4 |
3 |
45 |
9 |
135 |
150 |
|
102 |
4 |
4,5 ± 0,5 |
5 |
3 |
45 |
9 |
135 |
150 |
Ostali prečnici i nominalni pritisci dostupni su na zahtev. Tehnički podaci, strukture i polimeri podložni su promenama bez prethodne najave.
