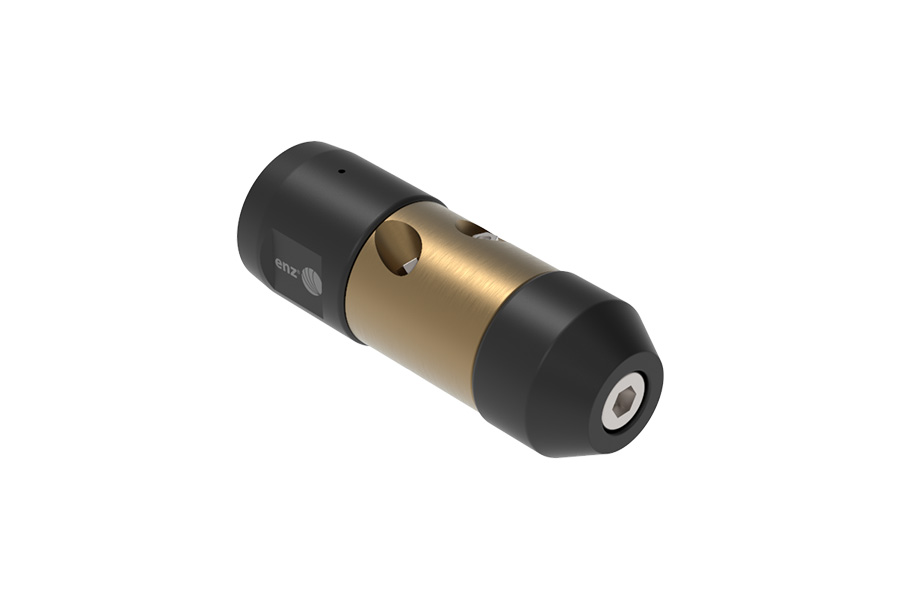

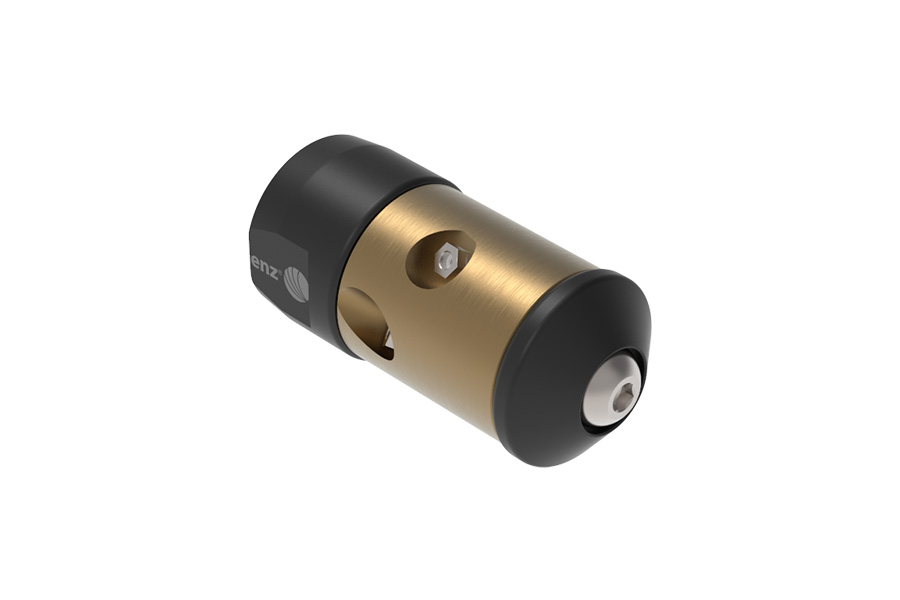

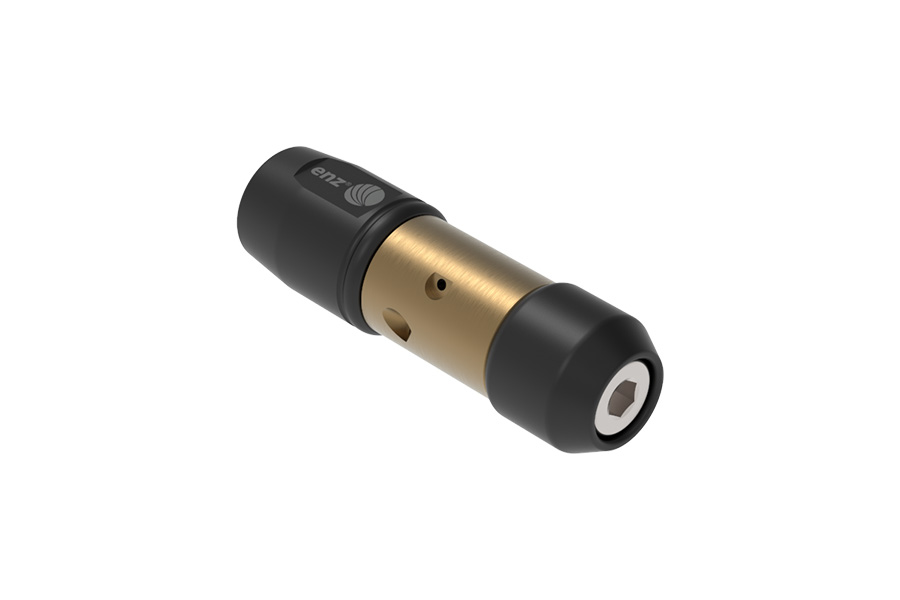

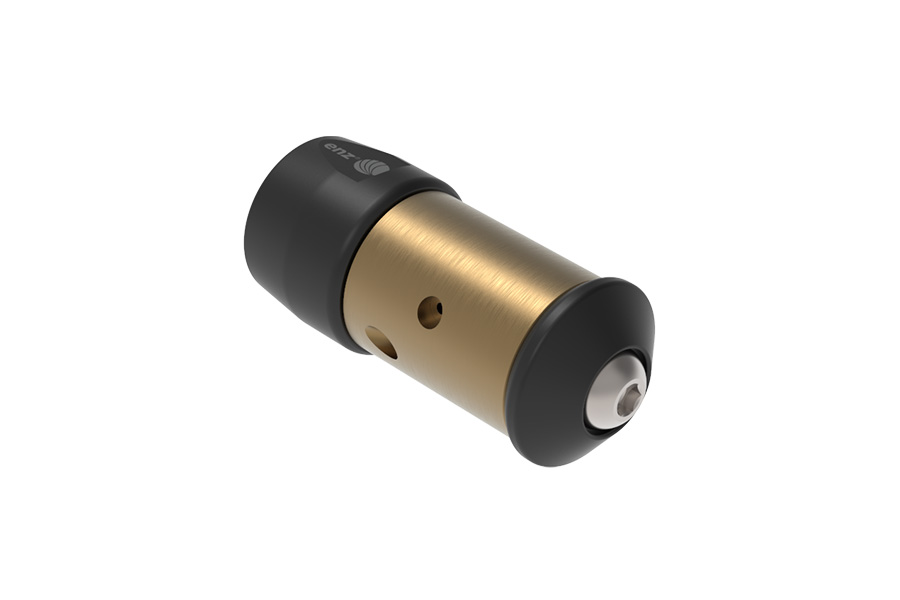

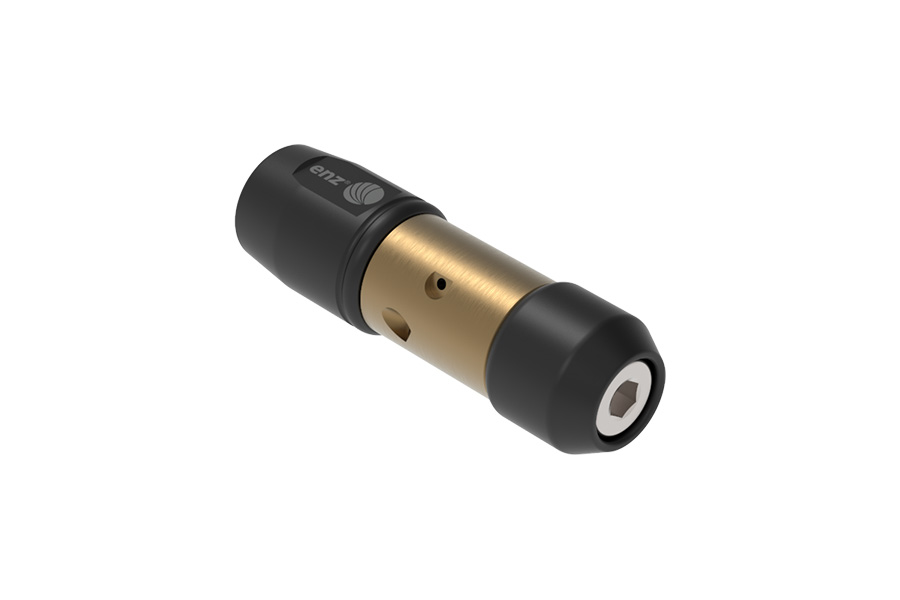

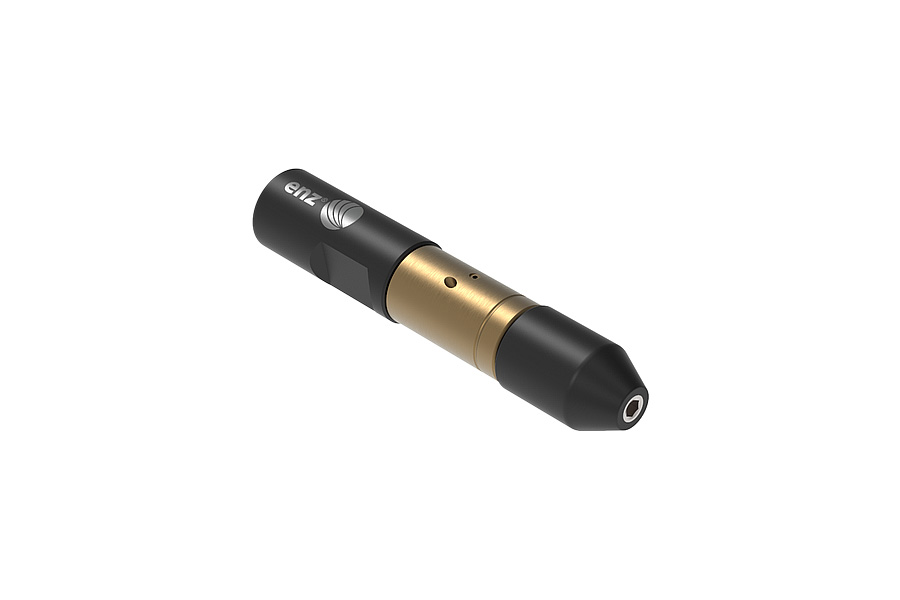

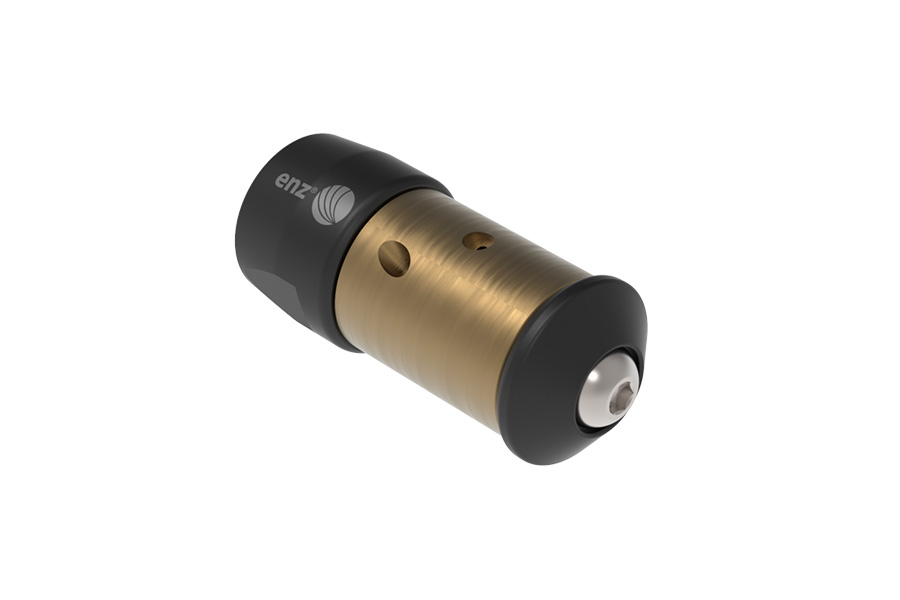

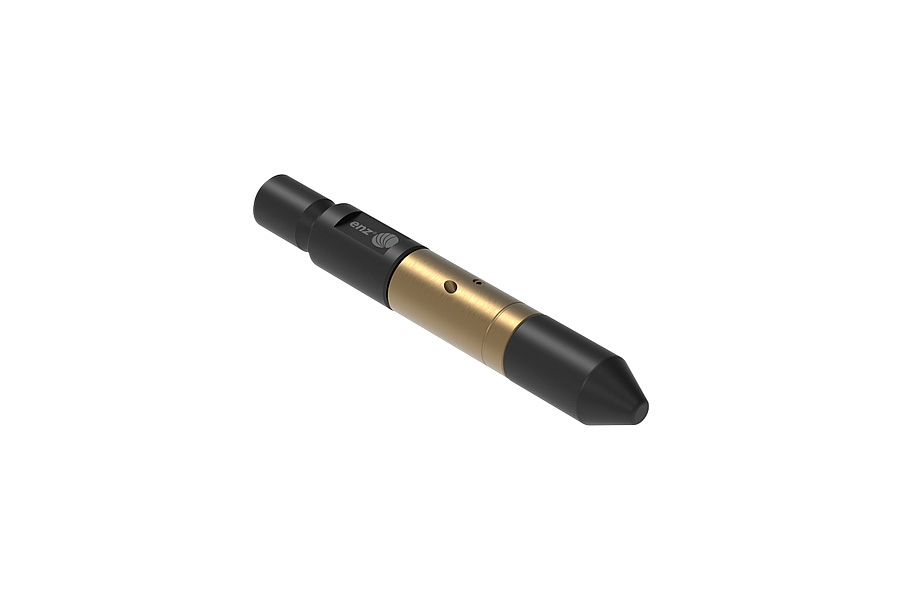

UR automatske i ručne
enz® UR mlaznice projektovane su za radijalno čišćenje manjih cevi i vodova, na primer u izmenjivačima toplote. enz® Water Brake obezbeđuje konstantnu brzinu rotacije. Cevi se mogu čistiti pri pritiscima do 1.500 bara. Kompaktan dizajn omogućava čišćenje pravih i savijenih cevi.
Mlazovi postavljeni pod uglom od 90° ili 45° uklanjaju čak i najtvrdokornije naslage. Istovremeno uvlače mlaznicu u cev i ispiraju uklonjeni materijal. UR mlaznice su pogodne za ručnu upotrebu sa kopljima za čišćenje, kao i za automatizovane sisteme čišćenja.
Primena
Čišćenje izmenjivača toplote u hemijskoj, nuklearnoj i atomskoj industriji.
Specifikacija:
UR6
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
05.006-12-m-1 |
HP Rotojet Ø 6 mm |
M5 |
8-12 |
12 |
2x0,45, 2x0,45
|
6x43 |
da/da |
0,01 |
1000 |
UR8
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
05.008-14-M-1 |
HP Rotojet Ø 8 mm |
M5 |
10-12 |
14 |
2x0,45, 2x0,45 |
8x43 |
da/da |
0,01 |
1000 |
UR10
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
05.010-20-M-2 |
UR10 |
M7 |
12-15 |
20 |
2x0,45, 2x0,45 |
10x26 |
da/da |
0,01 |
1500 |
|
05.010-20-N-1 |
UR10 |
1/16" NPT |
12-15 |
18 |
2x0,45, 2x0,45 |
10x26 |
da/da |
0,01 |
1000 |
|
05.010-20-U-2 |
UR10 |
1/4" UNF |
12-15 |
20 |
2x0,45, 2x0,45 |
10x26 |
da/da |
0,01 |
1500 |
|
05.010-30-M-2 |
UR10 |
M7 |
12-15 |
30 |
2x0,55, 2x0,50 |
10x26 |
da/da |
0,01 |
1500 |
|
05.010-30-N-1 |
UR10 |
1/16" NPT |
12-15 |
25 |
2x0,55, 2x0,50 |
10x26 |
da/da |
0,01 |
1000 |
|
05.010-30-U-2 |
UR10 |
1/4" UNF |
12-15 |
30 |
2x0,55, 2x0,50 |
10x26 |
da/da |
0,01 |
1500 |
|
05.010-40-M-2 |
UR10 |
M7 |
12-15 |
40 |
2x0,65, 2x0,60 |
10x26 |
da/da |
0,01 |
1500 |
|
05.010-40-N-1 |
UR10 |
1/16" NPT |
12-15 |
33 |
2x0,65, 2x0,60 |
10x26 |
da/da |
0,01 |
1000 |
|
05.010-40-U-2 |
UR10 |
1/4" UNF |
12-15 |
40 |
2x0,65, 2x0,60 |
10x26 |
da/da |
0,01 |
1500 |
UR10 dugačke
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
05.010-20-LM-2 |
UR10 |
M7 |
12-15 |
20 |
2x0,45, 2x0,45 |
10x34 |
da/da |
0,02 |
1500 |
|
05.010-20-LN-1 |
UR10 |
1/16" NPT |
12-15 |
18 |
2x0,45, 2x0,45 |
10x34 |
da/da |
0,02 |
1000 |
|
05.010-20-LU-2 |
UR10 |
1/4" UNF |
12-15 |
20 |
2x0,45, 2x0,45 |
10x34 |
da/da |
0,02 |
1500 |
|
05.010-30-LM-2 |
UR10 |
M7 |
12-15 |
30 |
2x0,55, 2x0,50 |
10x34 |
da/da |
0,02 |
1500 |
|
05.010-30-LN-1 |
UR10 |
1/16" NPT |
12-15 |
25 |
2x0,55, 2x0,50 |
10x34 |
da/da |
0,02 |
1000 |
|
05.010-30-LU-2 |
UR10 |
1/4" UNF |
12-15 |
30 |
2x0,55, 2x0,50 |
10x34 |
da/da |
0,02 |
1500 |
|
05.010-40-LM-2 |
UR10 |
M7 |
12-15 |
40 |
2x0,65, 2x0,60 |
10x34 |
da/da |
0,02 |
1500 |
|
05.010-40-LN-1 |
UR10 |
1/16" NPT |
12-15 |
33 |
2x0,65, 2x0,60 |
10x34 |
da/da |
0,02 |
1000 |
|
05.010-40-LU-2 |
UR10 |
1/4" UNF |
12-15 |
40 |
2x0,65, 2x0,60 |
10x34 |
da/da |
0,02 |
1500 |
UR13
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
05.013-20-2 |
UR13 |
1/8" BSPP |
15-20 |
20 |
2x0,45, 2x0,45 |
13x30 |
da/da |
0,02 |
1500 |
|
05.013-20-N-1 |
UR13 |
1/8" NPT |
15-20 |
18 |
2x0,45, 2x0,45 |
13x30 |
da/da |
0,02 |
1000 |
|
05.013-20-UB-2 |
UR13 |
3/8" UNF |
15-20 |
20 |
2x0,45, 2x0,45 |
13x30 |
da/da |
0,02 |
1500 |
|
05.013-30-2 |
UR13 |
1/8" BSPP |
15-20 |
30 |
2x0,55, 2x0,50 |
13x30 |
da/da |
0,02 |
1500 |
|
05.013-30-N-1 |
UR13 |
1/8" NPT |
15-20 |
25 |
2x0,55, 2x0,50 |
13x30 |
da/da |
0,02 |
1000 |
|
05.013-30-UB-2 |
UR13 |
3/8" UNF |
15-20 |
30 |
2x0,55, 2x0,50 |
13x30 |
da/da |
0,02 |
1500 |
|
05.013-40-2 |
UR13 |
1/8" BSPP |
15-20 |
40 |
2x0,65, 2x0,60 |
13x30 |
da/da |
0,02 |
1500 |
|
05.013-40-N-1 |
UR13 |
1/8" NPT |
15-20 |
33 |
2x0,65, 2x0,60 |
13x30 |
da/da |
0,02 |
1000 |
|
05.013-40-UB-2 |
UR13 |
3/8" UNF |
15-20 |
40 |
2x0,65, 2x0,60 |
13x30 |
da/da |
0,02 |
1500 |
UR13 dugačke
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
05.013-20-L-2 |
UR13 |
1/8" BSPP |
15-20 |
20 |
2x0,45, 2x0,45 |
13x40 |
da/da |
0,03 |
1500 |
|
05.013-20-LN-1 |
UR13 |
1/8" NPT |
15-20 |
18 |
2x0,45, 2x0,45 |
13x40 |
da/da |
0,03 |
1000 |
|
05.013-20-LUB-2 |
UR13 |
3/8" UNF |
15-20 |
20 |
2x0,45, 2x0,45 |
13x40 |
da/da |
0,03 |
1500 |
|
05.013-30-L-2 |
UR13 |
1/8" BSPP |
15-20 |
30 |
2x0,55, 2x0,50 |
13x40 |
da/da |
0,03 |
1500 |
|
05.013-30-LN-1 |
UR13 |
1/8" NPT |
15-20 |
25 |
2x0,55, 2x0,50 |
13x40 |
da/da |
0,03 |
1000 |
|
05.013-30-LUB-2 |
UR13 |
3/8" UNF |
15-20 |
30 |
2x0,55, 2x0,50 |
13x40 |
da/da |
0,03 |
1500 |
|
05.013-40-L-2 |
UR13 |
1/8" BSPP |
15-20 |
40 |
2x0,65, 2x0,60 |
13x40 |
da/da |
0,03 |
1500 |
|
05.013-40-LN-1 |
UR13 |
1/8" NPT |
15-20 |
33 |
2x0,65, 2x0,60 |
13x40 |
da/da |
0,03 |
1000 |
|
05.013-40-LUB-2 |
UR13 |
3/8" UNF |
15-20 |
40 |
2x0,65, 2x0,60 |
13x40 |
da/da |
0,03 |
1500 |
UR17
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
05.017-30-B-2 |
UR17 |
1/4" BSPP |
19-26 |
30 |
2x0,50, 2x0,50 |
17x37 |
da/da |
0,05 |
1500 |
|
05.017-30-NB-1 |
UR17 |
1/4" NPT |
19-26 |
25 |
2x0,50, 2x0,50 |
17x37 |
da/da |
0,05 |
1000 |
|
05.017-30-UC-2 |
UR17 |
9/16" UNF |
19-26 |
30 |
2x0,50, 2x0,50 |
17x37 |
da/da |
0,05 |
1500 |
|
05.017-50-B-2 |
UR17 |
1/4" BSPP |
19-26 |
50 |
2x0,70, 2x0,65 |
17x37 |
da/da |
0,05 |
1500 |
|
05.017-50-NB-1 |
UR17 |
1/4" NPT |
19-26 |
40 |
2x0,70, 2x0,65 |
17x37 |
da/da |
0,05 |
1000 |
|
05.017-50-UC-2 |
UR17 |
9/16" UNF |
19-26 |
50 |
2x0,70, 2x0,65 |
17x37 |
da/da |
0,05 |
1500 |
Opciono su dostupne sa prednjim mlazom
UR17 dugačke
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
05.017-30-LB-2 |
UR17 |
1/4" BSPP |
19-26 |
30 |
2x0,50, 2x0,50 |
17x51 |
da/da |
0,07 |
1500 |
|
05.017-30-LNB-1 |
UR17 |
1/4" NPT |
19-26 |
25 |
2x0,50, 2x0,50 |
17x51 |
da/da |
0,07 |
1000 |
|
05.017-30-LUC-2 |
UR17 |
9/16" UNF |
19-26 |
30 |
2x0,50, 2x0,50 |
17x51 |
da/da |
0,07 |
1500 |
|
05.017-50-LB-2 |
UR17 |
1/4" BSPP |
19-26 |
50 |
2x0,70, 2x0,65 |
17x51 |
da/da |
0,07 |
1500 |
|
05.017-50-LNB-1 |
UR17 |
1/4" NPT |
19-26 |
40 |
2x0,70, 2x0,65 |
17x51 |
da/da |
0,07 |
1000 |
|
05.017-50-LUC-2 |
UR17 |
9/16" UNF |
19-26 |
50 |
2x0,70, 2x0,65 |
17x51 |
da/da |
0,07 |
1500 |
Opciono su dostupne sa prednjim mlazom
UR22
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
05.022-A-2 |
UR22 |
1/4" BSPP |
24-33 |
23 |
2xM4, 2xM4 |
23x48 |
da/da |
0,10 |
1500 |
|
05.022-NB-1 |
UR22 |
3/8" NPT |
24-33 |
17 |
2xM4, 2xM4 |
23x48 |
da/da |
0,10 |
1000 |
|
05.022-UB-2 |
UR22 |
9/16" UNF |
24-33 |
23 |
2xM4, 2xM4 |
23x48 |
da/da |
0,10 |
1500 |
Opciono su dostupne sa prednjim mlazom
UR22 dugačke
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
05.022-LA-2 |
UR22 |
1/4" BSPP |
24-33 |
23 |
2xM4, 2xM4 |
23x63 |
da/da |
0,20 |
1500 |
|
05.022-LNB-1 |
UR22 |
3/8" NPT |
24-33 |
17 |
2xM4, 2xM4 |
23x63 |
da/da |
0,20 |
1000 |
|
05.022-LUB-2 |
UR22 |
9/16" UNF |
24-33 |
23 |
2xM4, 2xM4 |
23x63 |
da/da |
0,20 |
1500 |
Opciono su dostupne sa prednjim mlazom
UR28
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Dimenzija (mm) |
Ručno/automatski |
Težina (kg) |
Max pritisak (bar) |
|
05.028-A-2 |
UR28 |
1/4" BSPP |
30-42 |
30 |
2xM4, 2xM4 |
28x57 |
da/da |
0,20 |
1500 |
|
05.028-NB-1 |
UR28 |
3/8" NPT |
30-42 |
25 |
2xM4, 2xM4 |
28x57 |
da/da |
0,20 |
1000 |
|
05.028-UB-2 |
UR28 |
9/16" UNF |
30-42 |
30 |
2xM4, 2xM4 |
28x57 |
da/da |
0,20 |
1500 |
Opciono su dostupne sa prednjim mlazom
