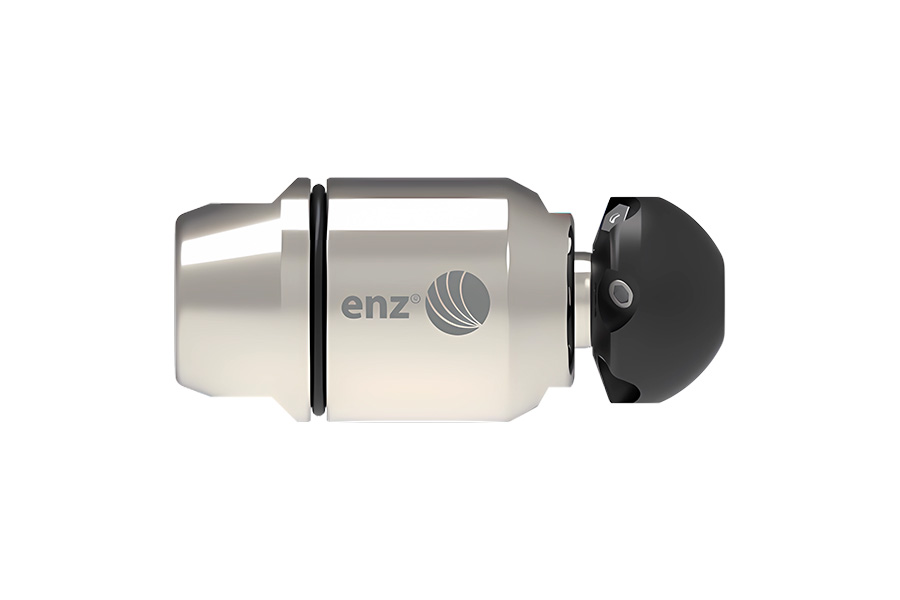

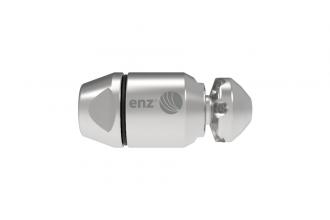

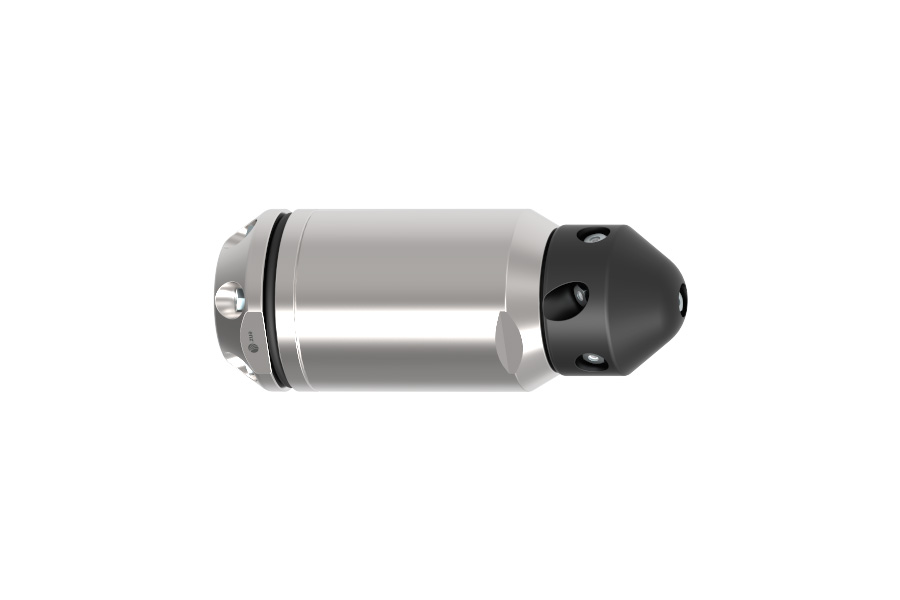

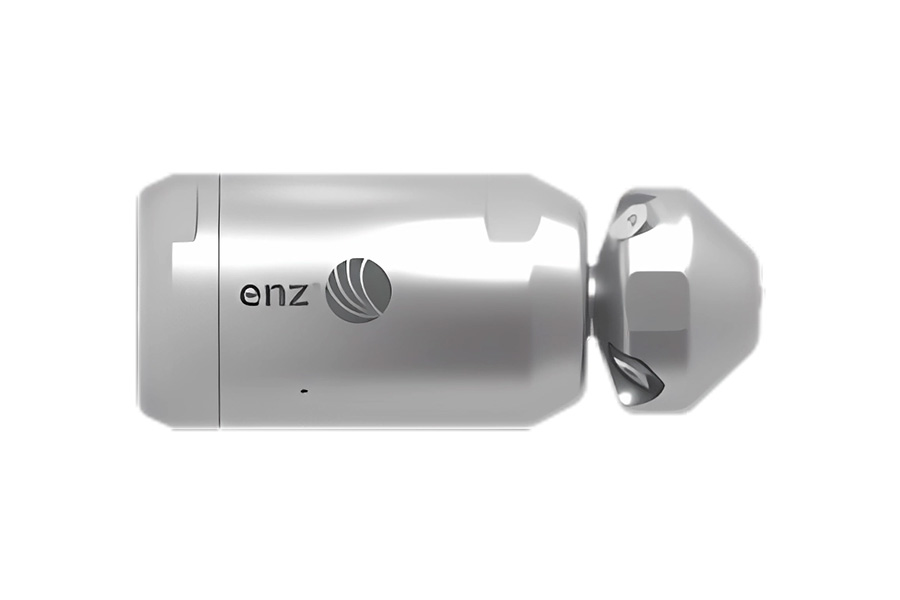

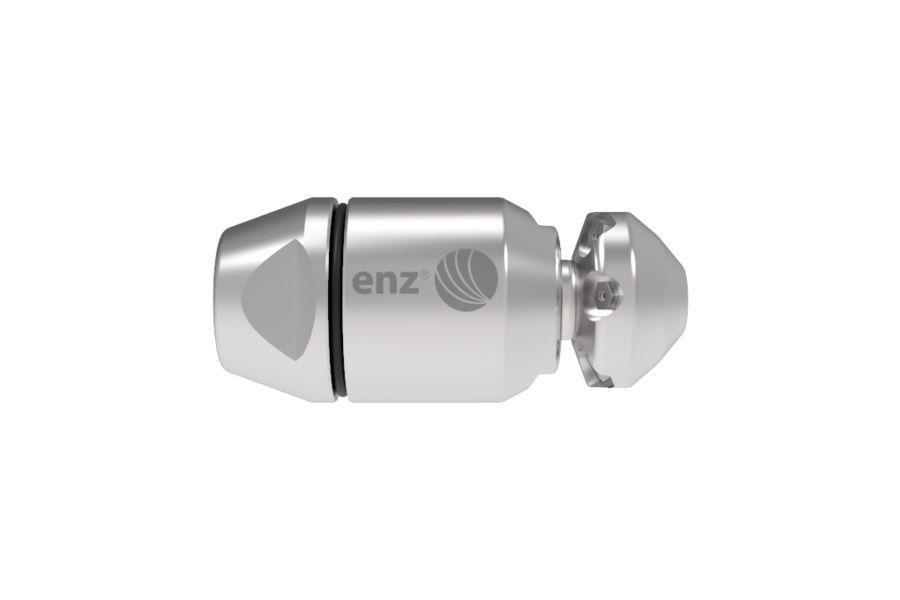

Buldog 30 - 100
Enz® Bulldog® rotaciona mlaznica je dizajnirana da radi na recikliranu i svežu vodu. Genijalno zatvoren sistem za skladištenje omogućava obradu bilo koje tretirane vode. Umetak mlaznice određuje dozvoljenu veličinu čestica prljavštine do maksimalno Ø 1 mm. Integrisani kočioni sistem bez ulja omogućava rad sa malim habanjem pri kontrolisanim brzinama. Ovo postiže visoko efikasne i ekonomične performanse čišćenja.
Karakteristike
- Jednostavno rukovanje
- Alat je praktično bez održavanja
Primena
- Uklanjanje masti, korena i tvrđih naslaga
- Za rad sa recikliranom i svežom vodom
Specifikacija:
Buldog 30 1/4″ - 3/8″
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Prednji mlaz |
Dimenzija (mm) |
Težina (kg) |
Reciklaža |
Max pritisak (bar) |
|
400.030A |
Buldog 30 mm |
1/4″ |
35-80 |
25 |
4xM6 |
1xM4 |
31,5x77 |
0,35 |
da |
350 |
|
400.030B |
Buldog 30 mm |
3/8″ |
35-80 |
25 |
4xM6 |
1xM4 |
31,5x77 |
0,35 |
da |
350 |
Buldog 37 3/8″ - 1/2″ za niske protoke
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Prednji mlaz |
Ugao zadnjeg mlaza |
Dimenzija (mm) |
Težina (kg) |
Reciklaža |
Max pritisak (bar) |
|
408.037A |
Buldog 37-2 |
1/2″ |
40-100 |
24 |
50°:2xM6, 2xM6 |
1xM6 |
15° |
38x85 |
0,44 |
da |
350 |
|
408.037B |
Buldog 37-2 |
3/8″ |
40-100 |
24 |
50°:2xM6, 2xM6 |
1xM6 |
15° |
38x89 |
0,46 |
da |
350 |
Buldog 37 1/2″
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Zadnji mlaz |
Prednji mlaz |
Ugao zadnjeg / prednjeg mlaza |
Dimenzija (mm) |
Težina (kg) |
Reciklaža |
Max pritisak (bar) |
|
|
400.037 |
Buldog 37 mm |
1/2″ |
40-125 |
50 |
30°:6xM6 |
- |
1xM6 |
- |
15° |
38x85 |
0,29 |
da |
200 |
|
400.037S |
Buldog 37 mm |
1/2″ |
40-125 |
90 |
30°:6xM6 |
3xM4 |
1xM6 |
25° |
15° |
38x85 |
0,42 |
da |
200 |

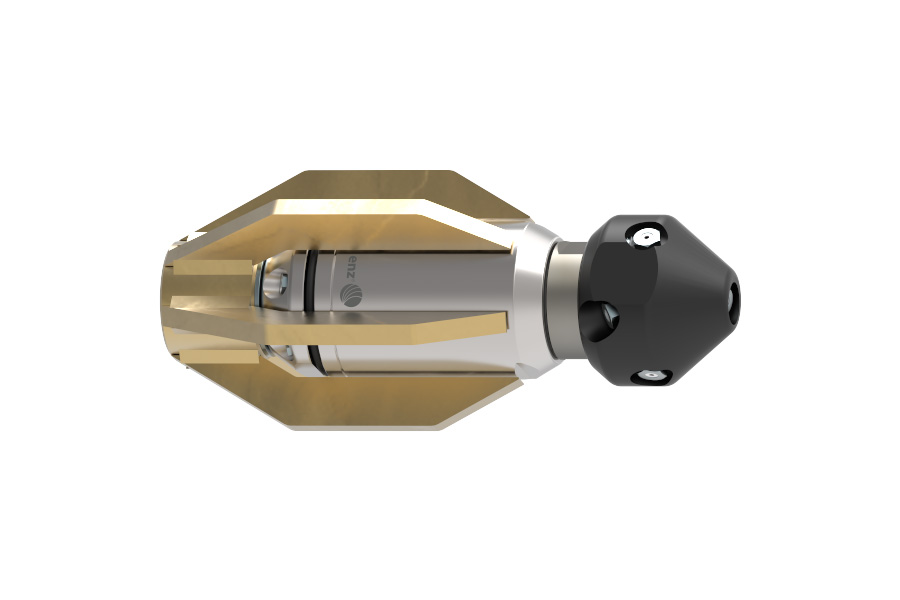

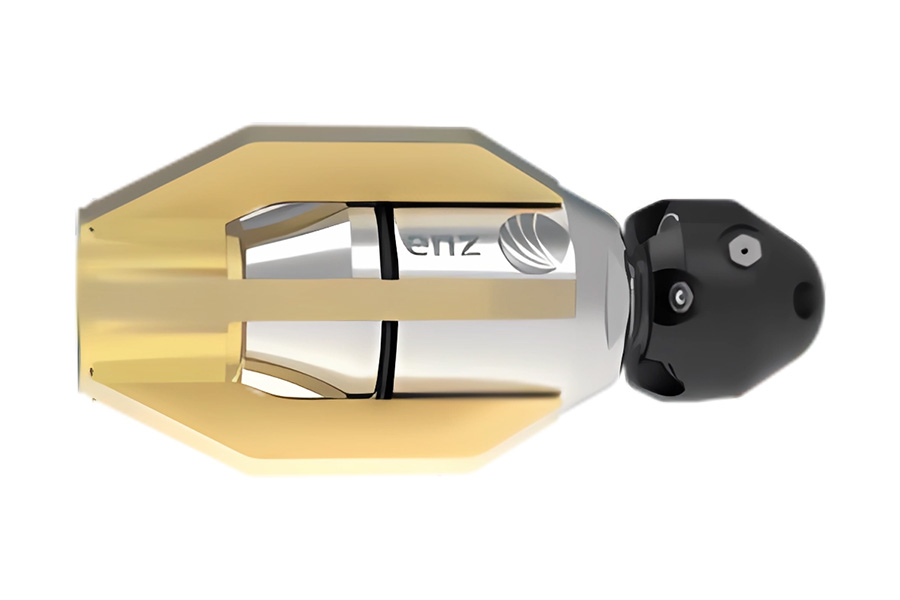

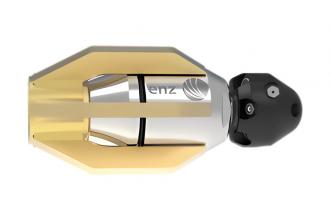

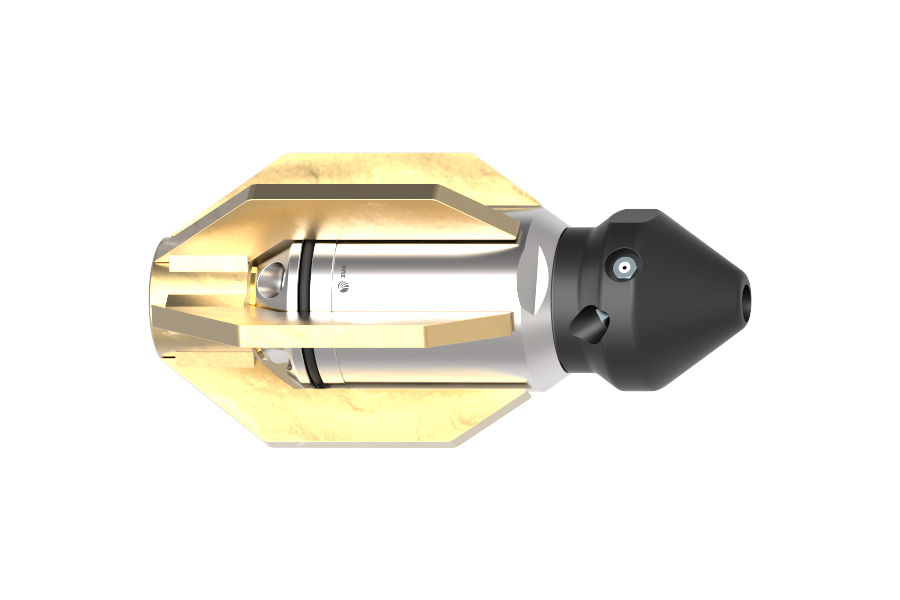

Buldog 37 sa klizačem 1/2″ - 3/4″
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Zadnji mlaz |
Prednji mlaz |
Ugao zadnjeg / prednjeg mlaza |
Dimenzija (mm) |
Težina (kg) |
Reciklaža |
Max pritisak (bar) |
|
|
401.037 |
Buldog 37 mm |
1/2″ |
75-200 |
40 |
80°:3xM6 |
- |
- |
- |
- |
60x121 |
0,72 |
da |
350 |
|
401.037CS |
Buldog 37 mm |
3/4″ |
75-200 |
60 |
80°:3xM6 |
3xM4 |
- |
25° |
- |
60x121 |
0,40 |
da |
350 |
|
401.037S |
Buldog 37 mm |
1/2″ |
75-200 |
60 |
80°:3xM6 |
3xM4 |
- |
25° |
- |
60x121 |
0,72 |
da |
350 |
|
404.037 |
Buldog 37 mm |
1/2″ |
75-200 |
50 |
30°:3xM6, 80°:3xM6 |
- |
- |
- |
- |
60x121 |
0,72 |
da |
350 |
|
404.037CS |
Buldog 37 mm |
3/4″ |
75-200 |
80 |
30°:3xM6, 80°:3xM6 |
3xM4 |
- |
25° |
- |
60x121 |
0,78 |
da |
350 |
|
404.037S |
Buldog 37 mm |
1/2″ |
75-200 |
80 |
30°:3xM6, 80°:3xM6 |
3xM4 |
- |
25° |
- |
60x121 |
0,72 |
da |
350 |
|
406.037 |
Buldog 37 mm |
1/2″ |
75-200 |
65 |
30°:6xM6 |
- |
2xM4 |
- |
30°/15° |
60x121 |
0,90 |
da |
350 |
|
406.037CS |
Buldog 37 mm |
3/4″ |
75-200 |
85 |
30°:6xM6 |
3xM4 |
2xM4 |
25° |
30°/15° |
60x121 |
0,78 |
da |
350 |
|
406.037S |
Buldog 37 mm |
1/2″ |
75-200 |
85 |
30°:6xM6 |
3xM4 |
2xM4 |
25° |
30°/15° |
60x121 |
0,72 |
da |
350 |
Pribor i potrošni delovi za Buldog 30 - 37
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Dimenzija (mm) |
Težina (kg) |
|
00100.030101 |
Glava za Buldog 30 bez umetaka |
|
|
28x20 |
0,06 |
|
00100.037101 |
Glava za Buldog 1/2″ |
|
|
34x21 |
0,06 |
|
00100.037104 |
Glava KBR za Buldog 37 |
|
|
33x29,5 |
0,10 |
|
00100.037107 |
Glava za Buldog 1/2″ 3x2 |
|
|
34x21 |
0,06 |
|
00100.03720 |
Kavez za Buldog 37 |
1/2″ |
75-200 |
60x110 |
0,26 |
|
00100.03720B |
Kavez za Buldog 37 |
3/4″ |
75-200 |
60x78 |
0,29 |

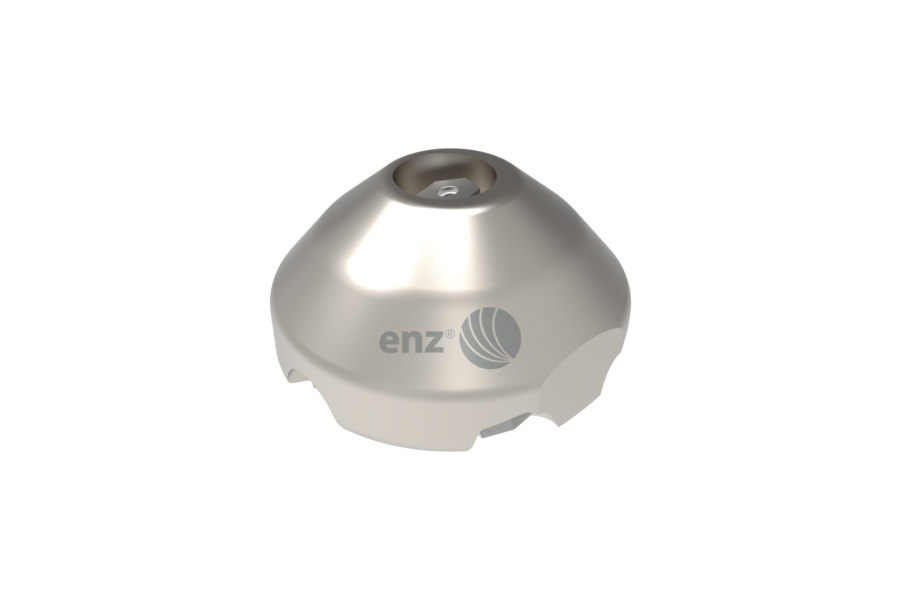

Glava

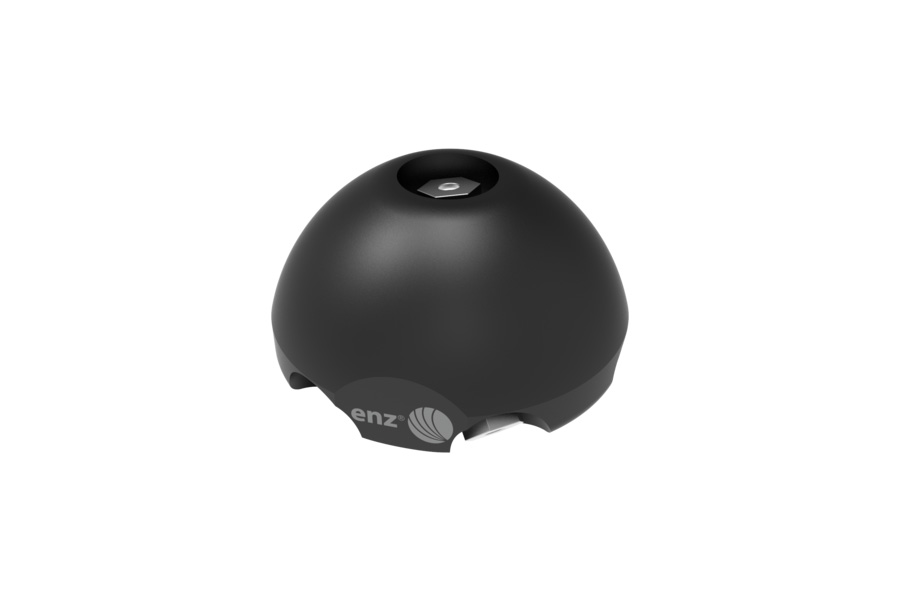

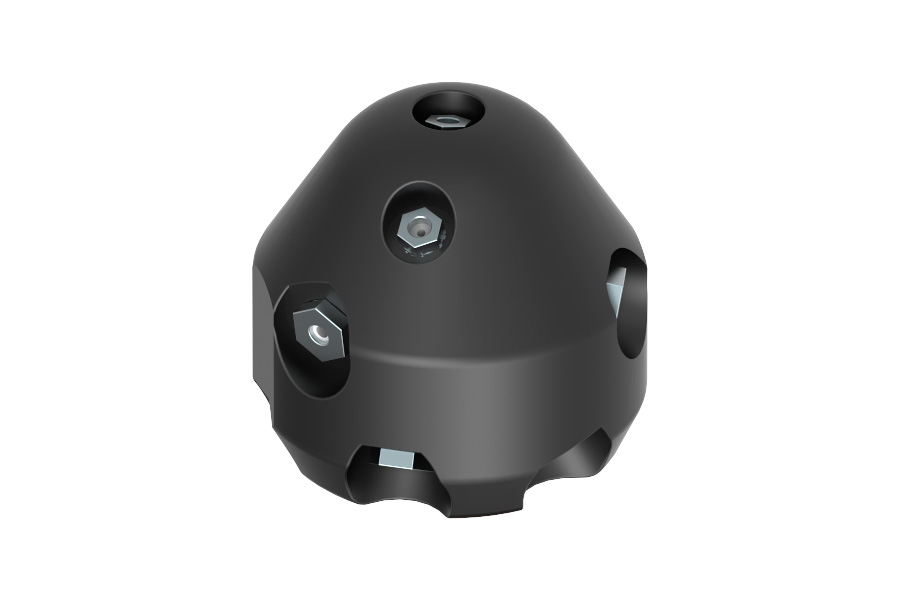

Glava KBR
Glava 1/2″ 3x2

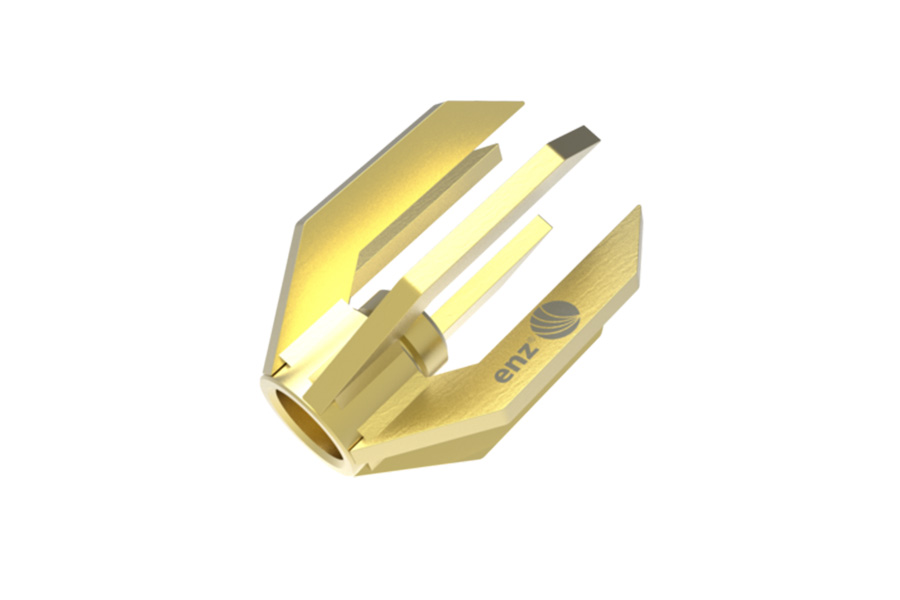

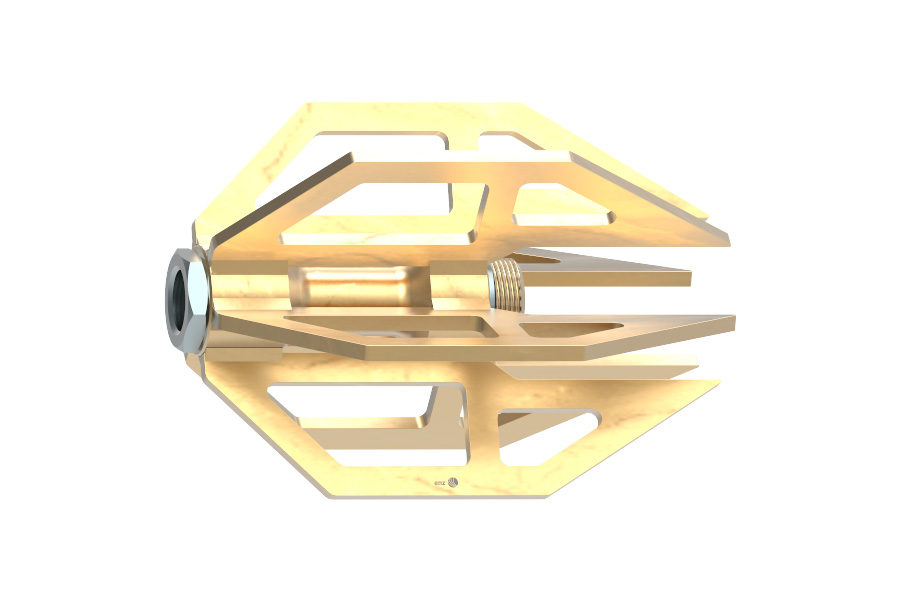

Kavez
Buldog 60 3/4″ - 1″
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Zadnji mlaz |
Prednji mlaz |
Ugao zadnjeg mlaza |
Dimenzija (mm) |
Težina (kg) |
Reciklaža |
Max pritisak (bar) |
|
400.060A |
Buldog 60 mm |
3/4″ |
100-300 |
100 |
6xM8 |
6xM8 |
1xM8 |
15° |
60x153,5 |
2,10 |
da |
200 |
|
400.060B |
Buldog 60 mm |
1″ |
100-300 |
100 |
6xM8 |
6xM8 |
1xM8 |
15° |
60x153,5 |
2,10 |
da |
200 |
Buldog 80 1″
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Zadnji mlaz |
Prednji mlaz |
Ugao zadnjeg mlaza |
Dimenzija (mm) |
Težina (kg) |
Reciklaža |
Max pritisak (bar) |
|
404.080HS100 |
Buldog 100 mm u kavezu |
1″ |
125-400 |
200 |
6xM10 |
6xM8 |
1xM10 |
15° |
100x220 |
3,70 |
da |
200 |
|
404.080HS150 |
Buldog 150 mm u kavezu |
1″ |
170-400 |
200 |
6xM10 |
6xM8 |
1xM10 |
15° |
150x260 |
5,77 |
da |
200 |
Pribor i potrošni delovi za Buldog 60 - 80
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Dimenzija (mm) |
Težina (kg) |
Max pritisak (bar) |
|
00100.0807 |
Vođica sa klizačem za Buldog 80/60 |
1″ |
125-400 |
100x135 |
0,80 |
|
|
00100.08073 |
Graničnik potiska sa O-prstenom i šrafom |
|
|
|
0,04 |
|
|
00100.0808 |
Vođica sa klizačem za Buldog 80/60 |
1″ |
175-400 |
150x180 |
2,87 |
|
|
00400.0605 |
Glava za Buldog 60 |
|
|
50x42 |
0,32 |
|
|
00400.0805-4 |
Glava HRH za Buldog 80 |
|
|
65x55 |
0,67 |
|
|
00400.0805-12 |
Glava KBR za Buldog 80 |
|
|
65x55 |
0,69 |
|
|
00100.060300 |
Makazasti klizač |
3/4″ |
300-1100 |
300-1100x773 |
8,99 |
350 |
|
00100.060300J |
Makazasti klizač sa ručicom |
3/4″ |
300-1100 |
300-1100x773 |
8,59 |
350 |
|
00100.060300JP |
Makazasti klizač sa poliuretanskim točkovima |
3/4″ |
300-1100 |
300-1100x773 |
11,00 |
350 |
|
0100.060300JS |
Makazasti klizač sa čeličnim točkovima i ručicom |
3/4″ |
300-1100 |
300-1100x773 |
9,27 |
350 |
|
00100.060300P |
Makazasti klizač sa poliuretanskim točkovima |
3/4″ |
300-1100 |
300-1100x773 |
10,18 |
350 |
|
00100.060300S |
Makazasti klizač sa čeličnim točkovima |
3/4″ |
300-1100 |
300-1100x773 |
9,67 |
350 |
Vođica sa klizačem
Graničnik potiska

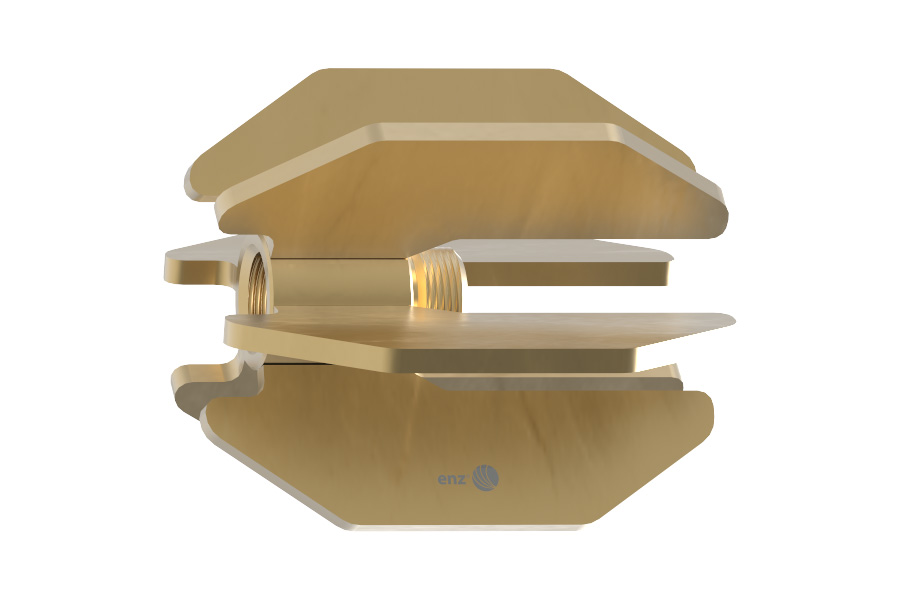

Vođica sa klizačem

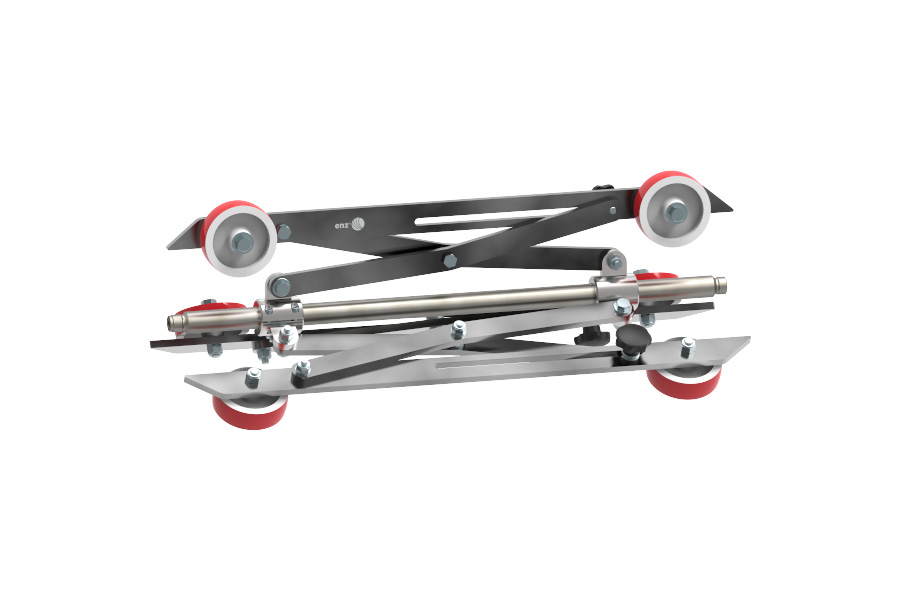

Makazasti klizač
Buldog 100 1″ - 1 1/4″
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Min. l/min. |
Rotacioni mlaz |
Zadnji mlaz |
Prednji mlaz |
Ugao zadnjeg mlaza |
Dimenzija (mm) |
Težina (kg) |
Reciklaža |
Max pritisak (bar) |
|
400.101A |
Buldog 100 mm |
1″ |
250-600 |
200 |
35°:3xM10, 90°:2xM10 |
6xM10 |
1xM10 |
15° |
130x260 |
6,50 |
da |
200 |
|
400.101B |
Buldog 100 mm |
1 1/4″ |
250-600 |
200 |
35°:3xM10, 90°:2xM10 |
6xM10 |
1xM10 |
15° |
130x260 |
6,50 |
da |
200 |
|
401.101AS |
Buldog 100 mm |
1″ |
250-600 |
200 |
80°:6xM10 |
6xM10 |
1xM10 |
15° |
130x260 |
7,20 |
da |
200 |
|
401.101BS |
Buldog 100 mm |
1 1/4″ |
250-600 |
200 |
80°:6xM10 |
6xM10 |
1xM10 |
15° |
130x260 |
7,20 |
da |
200 |
|
404.101AS |
Buldog 100 mm |
1″ |
250-600 |
200 |
80°:3xM10, 45°:3xM10 |
6xM10 |
1xM10 |
15° |
130x260 |
7,20 |
da |
200 |
|
404.101BS |
Buldog 100 mm |
1 1/4″ |
250-600 |
200 |
80°:3xM10, 45°:3xM10 |
6xM10 |
1xM10 |
15° |
130x260 |
7,20 |
da |
200 |
Pribor i potrošni delovi za Buldog 100
|
Šifra |
Opis |
Priključak |
Opseg (mm) |
Dimenzija (mm) |
Težina (kg) |
|
00100.1017A |
Vođica sa klizačem za Buldog 100 1″ |
1″ - 1 1/4″ |
200-600 |
166x133 |
2,30 |
|
00100.1017B |
Vođica sa klizačem za Buldog 100 5/4″ |
1″ - 1 1/4″ |
200-600 |
166x133 |
2,20 |
|
00400.1014 |
Glava KBR za Buldog 100 |
|
|
79x78 |
1,20 |
|
00400.1015 |
Glava RGS za Buldog 100 |
|
|
78x78 |
1,07 |
|
100.1004RA |
Kavez Ø400 |
M1 1/4″ - F1″ |
400-1000 |
380x580 |
10,00 |
|
100.1004RB |
Kavez Ø400 |
M1 1/4″ - F1 1/4″ |
400-1000 |
380x580 |
10,00 |
|
100.1004RB |
Graničnik potiska sa O-prstenom i šrafom |
|
|
|
0,04 |
|
100.1004RB |
Buldog klizači za kavez 400.100 |
M1 1/4″ - F1″ |
250-800 |
200x290 |
3,80 |
|
100.1004RB |
Buldog klizači za kavez 400.100 |
M1 1/4″ - F1 1/4″ |
250-800 |
200x290 |
4,86 |

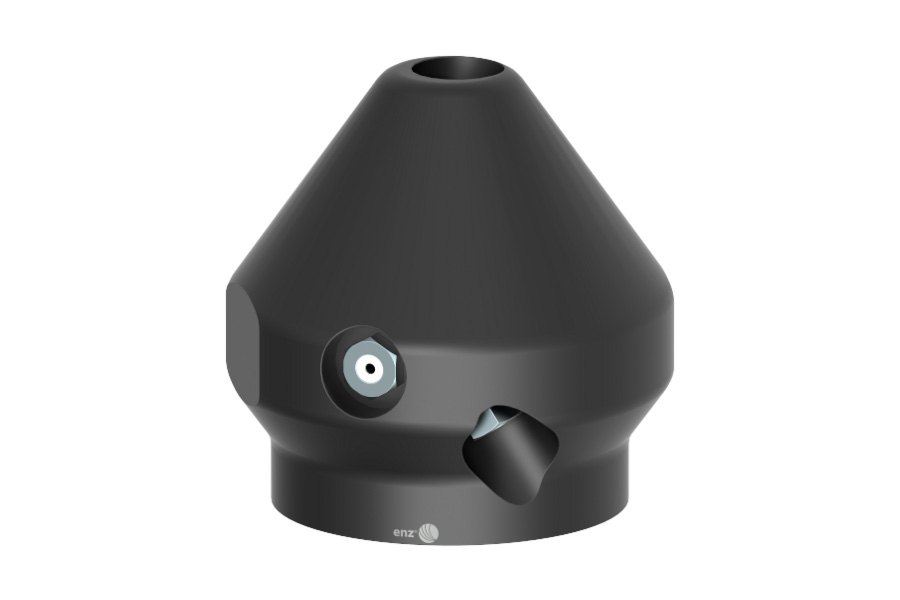

Glava KBR

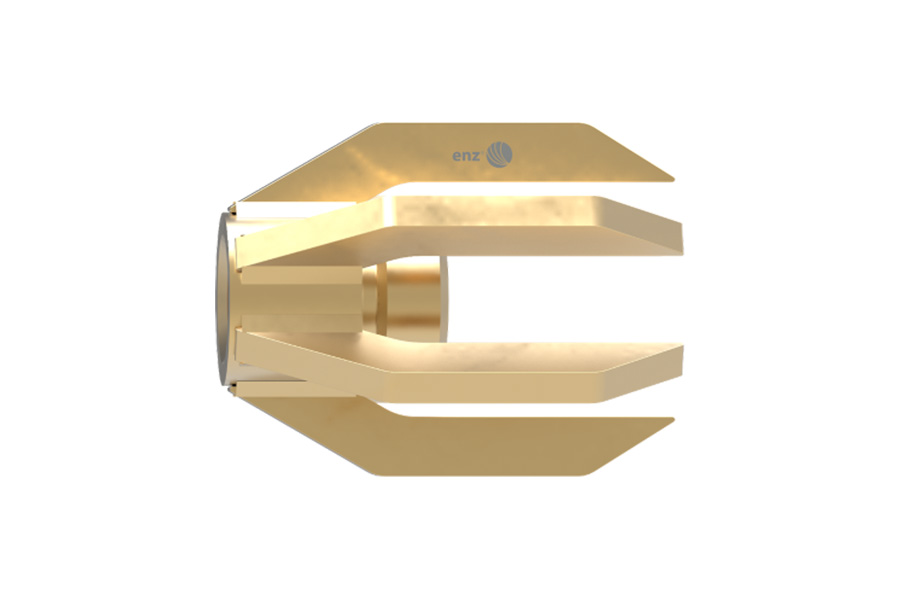

Vođica sa klizačem

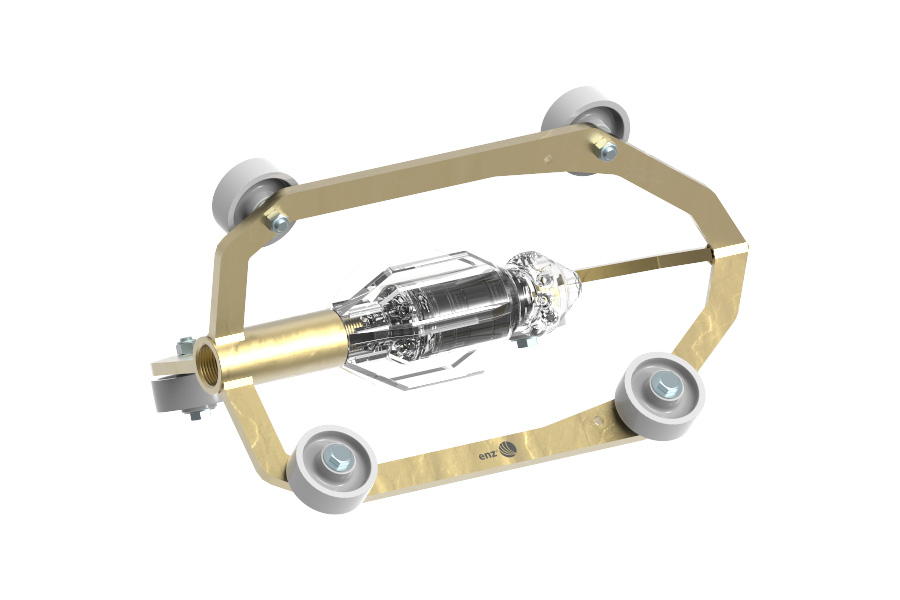

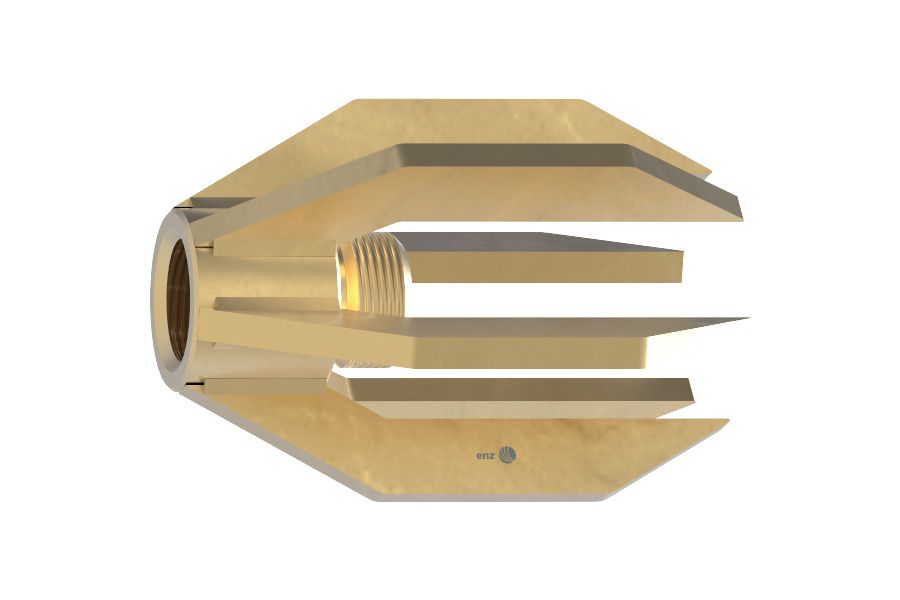

Kavez
Klizač za kavez
Preuzmite:
Buldog(179 Kb)
