Specifikacija:

Tehnički opis

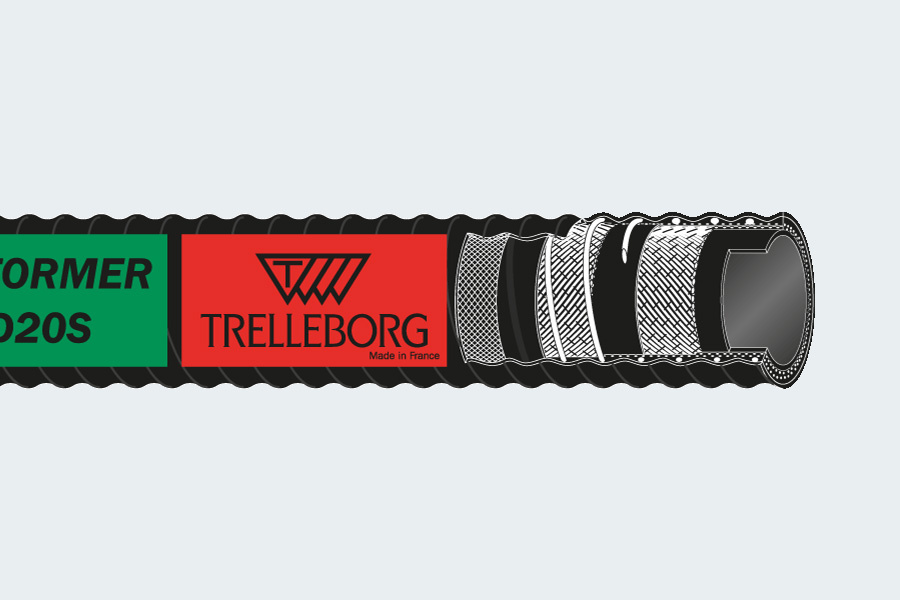

  • Unutrašnje crevo: NR otporno na habanje, crno, glatko.
  • Ojačanje: metalni tekstil sa ugrađenom čeličnom spiralom.
  • Omotač: EPDM otporan na sve vremenske prilike , crn, korugovan, sa otiskom tekstila.
  • Temperaturni opseg: -30°C do +70°C.
  • Električna svojstva: provodljivo crevo i omotač.

Spojnice/Fitinzi

Creva su opremljena prirubnicama END-FLEX® (ugrađena creva mogu raditi sa pritiskom i vakuumom koji su navedeni u tabeli).

Dodatne informacije

Mala rastegljivost kod radnog pritiska od 20 bara.



ID (Unutrašnji prečnik)
[mm]

OD (Spoljašnji prečnik)
[mm]

Debljina zidova
[mm]

Radni pritisak
[bar]

Pritisak pucanja
[bar]

Maks. vakum
[bar]

Radijus savijanja
[mm]

Težina
[kg]

Dužina
[m]

150.0

196.0 ±1.5

9.2

20

60

0.9

1050

16.72

12

200.0

252.0 ±2

11.2

20

60

0.9

1600

24.97

12

225.0

276.0 ±2.5

11.2

20

60

0.9

1800

27.711

10

250.0

306.0 ±2.5

13.2

20

60

0.9

2000

33.85

12

300.0

356.0 ±2.5

13.2

20

60

0.9

2500

39.88

12

350.0

407.0 ±3

13.2

20

60

0.9

3000

49.26

12

400.0

457.0 ±3

13.2

20

60

0.9

4000

55.72

12

450.0

511.0 ±3

13.2

20

60

0.9

4500

64.01

12

150.0

196.0 ±1.5

9.2

20

60

0.9

1050

16.72

12

Tolerancija na dužinu: ±1% (ISO 1307 Standard).
