Specifikacija:

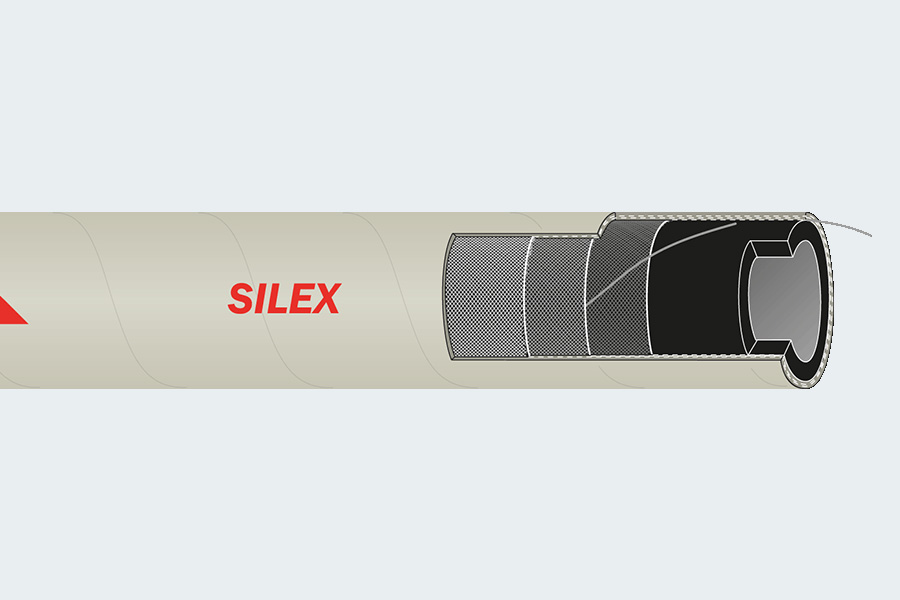

Tehnički opis

  • Unutrašnje crevo: NR otporno na abraziju, crno, glatko.
  • Ojačanje: sintetički tekstil.
  • Omotač: NR otporan na sve vremenske prilike i abraziju, siv, sa otiskom tekstila.
  • Temperaturni opseg: -30°C do +70°C.
  • Električna svojstva: provodno crevo sa ugrađenim žičanim provodnikom.

Spojnice/Fitinzi

Sastav creva isporučuje se sa jednom steznom spojnicom prema VICTAULIC-u ili prema proizvođačima betonskih pumpi (PUTZMEISTER, SCHVING, itd.).



ID (Unutrašnji prečnik)
[mm]

Debljina zida
[mm]

OD (Spoljašnji prečnik)
[mm]

Radni pritisak
[bar]

Pritisak pucanja
[bar]

Radijus savijanja
[mm]

Težina
[kg/m]

Dužina
[m]

20.0 -0/+1.0

10.5

41.0 ±1.0

10

30

120

1.15

20

20.0 -0/+1.0

10.5

41.0 ±1.0

10

30

120

1.15

40

25.0 -0/+1.0

10.5

46.0 ±1.0

10

30

150

1.33

20

25.0 -0/+1.0

10.5

46.0 ±1.0

10

30

150

1.33

40

30.0 -0/+1.0

10.5

51.0 ±1.0

10

30

180

1.45

20

30.0 -0/+1.0

10.5

51.0 ±1.0

10

30

180

1.45

40

35.0 -0/+1.0

10.5

56.0 ±1.0

10

30

210

1.75

20

35.0 -0/+1.0

10.5

56.0 ±1.0

10

30

210

1.75

40

40.0 -0/+1.0

10.5

61.0 ±1.0

10

30

240

1.85

20

40.0 -0/+1.0

10.5

61.0 ±1.0

10

30

240

1.85

40

50.0 -0/+1.0

11.75

73.5 ±1.0

10

30

400

2.6

20

50.0 -0/+1.0

11.75

73.5 ±1.0

10

30

400

2.6

40

60.0 -0/+1.5

12.5

85.0 ±1.5

10

30

600

3.15

20

65.0 -0/+1.5

13.25

91.5 ±1.5

10

30

650

3.5

20

70.0 -0/+1.5

14.25

98.5 ±1.5

10

30

700

3.96

20

80.0 -0/+2.0

15.5

111.0 ±1.5

10

30

800

4.74

10

90.0 -0/+2.0

15.5

121.0 ±1.5

10

30

1070

5.26

10

100.0 -0/+2.0

15.5

131.0 ±1.5

10

30

1200

5.75

10

110.0 -0/+2.0

15

140.0 ±1.5

10

30

1320

7.24

10

125.0 -0/+2.0

15

155.0 ±1.5

10

30

1500

8.08

10

Tolerancija na dužinu: ±1% (ISO 1307 Standard).
