DIN 3TE

Industrija.

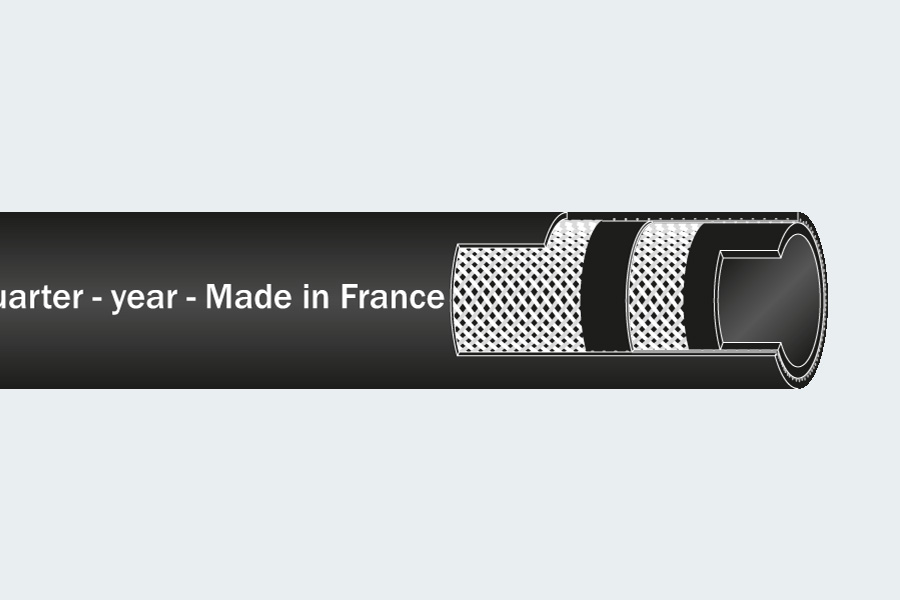

Crevo ojačano tekstilom za hidrauličke kontrolne vodove.
Za pražnjenja pod pritiskom hidraulične tečnosti, masti, vazduha i vode podmazanog uljem

Unutrašnje crevo: NBR otporno na ulje, crno, glatko.
Ojačanje: dva tekstilna oplita.
Omotač: CR otporan na ulje i na sve vremenske prilike, crn, gladak.
Temperaturni opseg:
- Hidraulične tečnosti: -40°Cdo +100°C.
- Vodene tečnosti: -40°C do +70°C.
- Voda: 0°C to+70°C.

EN854 3TE:1996.

ID (Unutrašnji prečnik) [mm]	Debljina zida [mm]	OD (Spoljašnji prečnik) [mm]	Radni pritisak [bar]	Pritisak pucanja [bar]	Radijus savijanja [mm]	Težina [kg]	Dužina [m]
4.8	3.95 ± 0.3	12.7	160	640	40	0.14	40
4.8	3.95 ± 0.3	12.7	160	640	40	0.14	80
4.8	3.95 ± 0.3	12.7	160	640	40	0.14	120
6.4	4.1 ± 0.3	14.6	145	585	45	0.17	40
6.4	4.1 ± 0.3	14.6	145	585	45	0.17	80
6.4	4.1 ± 0.3	14.6	145	585	45	0.17	120
7.9	4.5 ± 0.3	16.9	130	520	55	0.22	120
9.5	4.5 ± 0.3	18.5	110	440	70	0.26	80
9.5	4.5 ± 0.3	18.5	110	440	70	0.26	120
12.7	4.5 ± 0.3	21.7	93	370	85	0.31	120
15.9	5 ± 0.4	25.9	80	320	105	0.42	80
15.9	5 ± 0.4	25.9	80	320	105	0.42	120
19.0	5 ± 0.4	29.0	70	280	130	0.48	30
19.0	5 ± 0.4	29.0	70	280	130	0.48	40
19.0	5 ± 0.4	29.0	70	280	130	0.48	80
25.4	5.25 ± 0.4	35.9	55	220	150	0.65	40
25.4	5.25 ± 0.4	35.9	55	220	150	0.65	60
25.4	5.25 ± 0.4	35.9	55	220	150	0.65	80
31.8	5.15 ± 0.4	42.3	45	180	180	0.75	20
31.8	5.15 ± 0.4	42.3	45	180	180	0.75	40
38.1	5.75 ± 0.4	49.6	40	160	240	0.89	20
38.1	5.75 ± 0.4	49.6	40	160	240	0.89	40
50.8	5.75 ± 0.4	62.3	33	140	300	1.2	20
50.8	5.75 ± 0.4	62.3	33	140	300	1.2	40
Tolerancija na dužinu: ±1% (ISO 1307 Standard).
