Specifikacija:

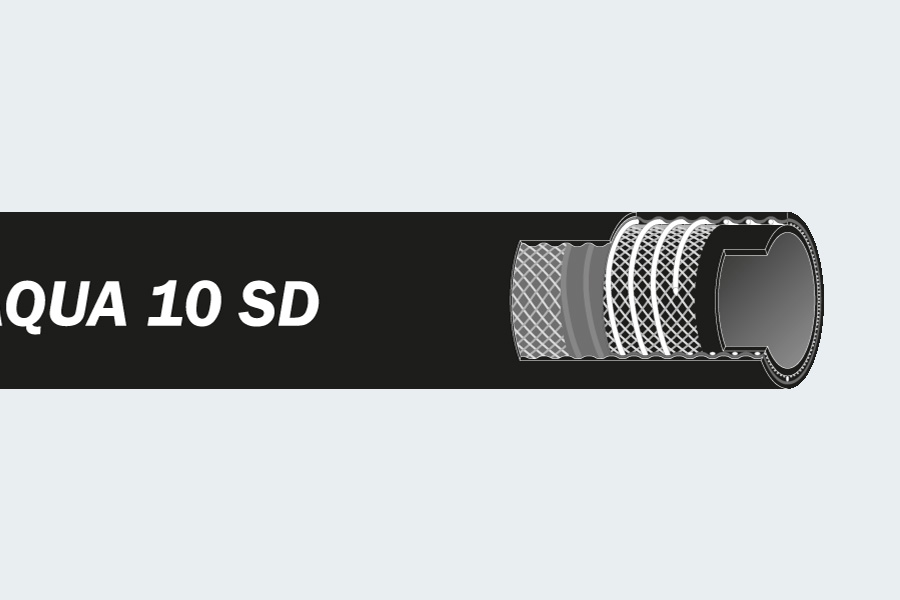

Tehnički opis:

  • Unutrašnja cev: SBR, crna, glatka.
  • Ojačanje: sintetički tekstil sa ugrađenom čeličnom spiralom.
  • Omotač: SBR, crna, otisak tkanine.
  • Temperaturni opseg: -30°C do +80°C.



ID (Unutrašnji prečnik)
[mm]

OD (Spoljašnji prečnik)
[mm]

Radni pritisak
[bar]

Pritisak pucanja
[bar]

Maks. vakum
[bar]

Radijus savijanja
[mm]

Težina
[kg]

Dužina
[m]

25.0

35.0 ± 1

10

30

0.9

100

0.71

40

32.0

42.0 ± 1

10

30

0.9

120

1.01

40

38.0

48.0 ± 1

10

30

0.9

160

1.19

40

51.0

63.0 ± 1

10

30

0.9

200

1.72

40

63.0

75.0 ± 1

10

30

0.9

245

2.23

20

63.0

75.0 ± 1

10

30

0.9

245

2.23

40

76.0

88.0 ± 1

10

30

0.9

320

2.57

20

76.0

88.0 ± 1

10

30

0.9

320

2.57

40

90.0

103.0 ± 1.2

10

30

0.9

360

3.36

20

90.0

103.0 ± 1.2

10

30

0.9

360

3.36

40

102.0

116.0 ± 1.2

10

30

0.9

410

4.05

20

102.0

116.0 ± 1.2

10

30

0.9

410

4.05

40

127.0

143.0 ± 1.2

10

30

0.9

510

5.82

20

127.0

143.0 ± 1.2

10

30

0.9

510

5.82

40

152.0

169.0 ± 1.2

10

30

0.9

610

7.66

20

152.0

169.0 ± 1.2

10

30

0.9

610

7.66

40

203.0

225.0 ± 1.6

10

30

0.8

1000

13.28

20

203.0

225.0 ± 1.6

10

30

0.8

1000

13.28

40

254.0

276.0 ± 1.6

10

30

0.8

1270

19.17

20

Tolerancija na dužinu: ±1% (ISO 1307 Standard).
