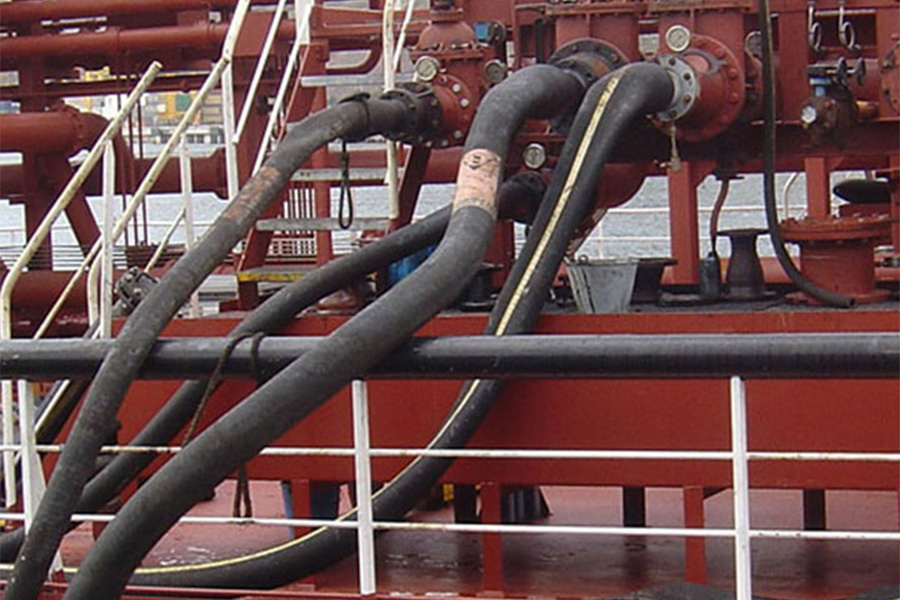

Specifikacija:

Tehnički opis

  • Unutrašnje crevo: NBR otporno na ulje, crno, glatko.
  • Ojačanje: sintetički tekstil, gajtani.
  • Omotač: CR otporan na ulje i vremenske uslove, crn, otisak tkanine.
  • Temperaturni opseg: -20°C do +82°C.
  • Električna svojstva: ugrađen provodnik, R<0,5 Ω /m.
    (električni prekid dostupan na zahtev).

Standardi/odobrenja

  • EN 1765:2016 type L15. (EN)
  • Francuska direktiva TMD (prevoz opasnih materija u Francuskoj). (TMD)

Spojnice/fitinzi

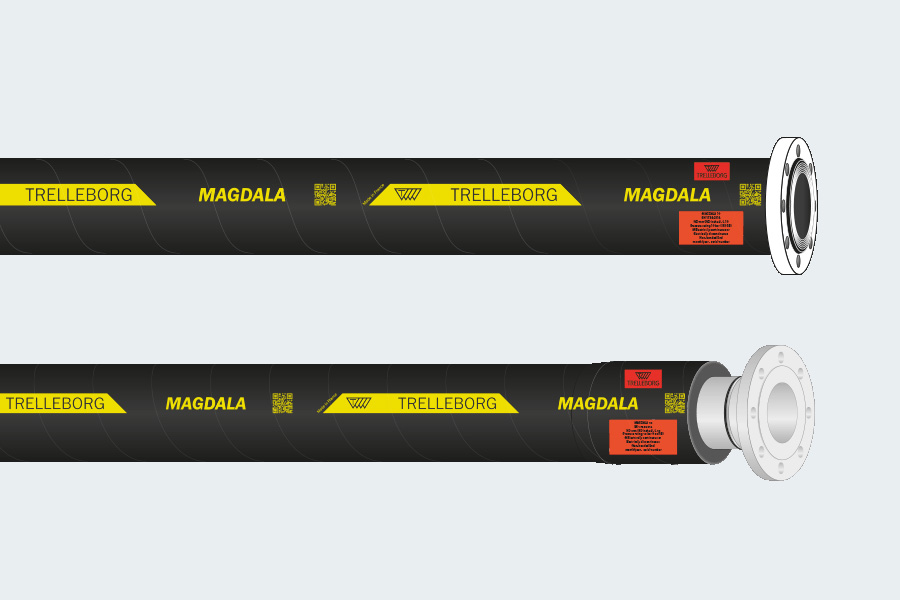

Proizvedeno sa fiksnim ili okretnim ugrađenim prirubnicama (standardno ili tip END-FLEKS®).

Dodatne informacije

  • Ispitivanje radijusa savijanja pod radnim pritiskom od 3,5 bara (nije primenljivo za ID=300 mm).
  • Težina sklopa creva: konsultujte nas.
  • Specifična obloga dostupna na zahtev:
    • - Prilagođena NBR košuljica za transfer goriva iz aviona.
    • - HNBR obloga za vrelo ulje do 125°C u neprekidnom radu ili 135°C u privremenom radu.
    • - FKM obloga za rafinisane proizvode sa aromatičnim sadržajem do 100% ili vruće ulje na 150°C u neprekidnom radu ili 200°C u privremenom radu.
  • Dve dodatne bele radijalne trake na oba kraja da se razlikuju od standardnog dizajna.
  • Zeleni brend za FKM.



ID (Unutrašnji prečnik)
[mm]

Debljina zida
[mm]

OD (Spoljašnji prečnik)
[mm]

Uvećani prečnik
[mm]

Dužina manžetni
[mm]

Radni pritisak
[bar]

Pritisak pucanja
[bar]

Radijus savijanja
[mm]

Dužina
[m]

50.0 ± 0.6

6

62.0 ± 1

55

65

10

40

300

20

75.0 ± 0.6

6

87.0 ± 1

86

100

10

40

450

20

100.0 ± 1.6

7

114.0 ± 1

110

150

10

40

600

20

150.0 ± 2.0

7

164.0 ± 1

164

150

10

40

900

20

200.0 ± 2.0

7

214.0 ± 1

218

200

10

40

1200

20

250.0 ± 2.4

8.1

266.0 ± 2

270

250

10

40

1500

12

300.0 ± 5.0

8.1

316.0 ± 2

325

300

10

40

1800

12

75.0 ± 0.6

6

87.0 ± 1

86

100

15

60

450

20

100.0 ± 1.6

7

114.0 ± 1

110

150

15

60

600

20

150.0 ± 2.0

7

164.0 ± 1

164

150

15

60

900

20

200.0 ± 2.0

7

214.0 ± 1

218

200

15

60

1200

20

250.0 ± 2.4

8.1

266.0 ± 2

270

250

15

60

1500

12

300.0 ± 5.0

8.1

316.0 ± 2

325

300

15

60

1800

12

Tolerancija na dužinu: ±1% (ISO 1307 Standard).
