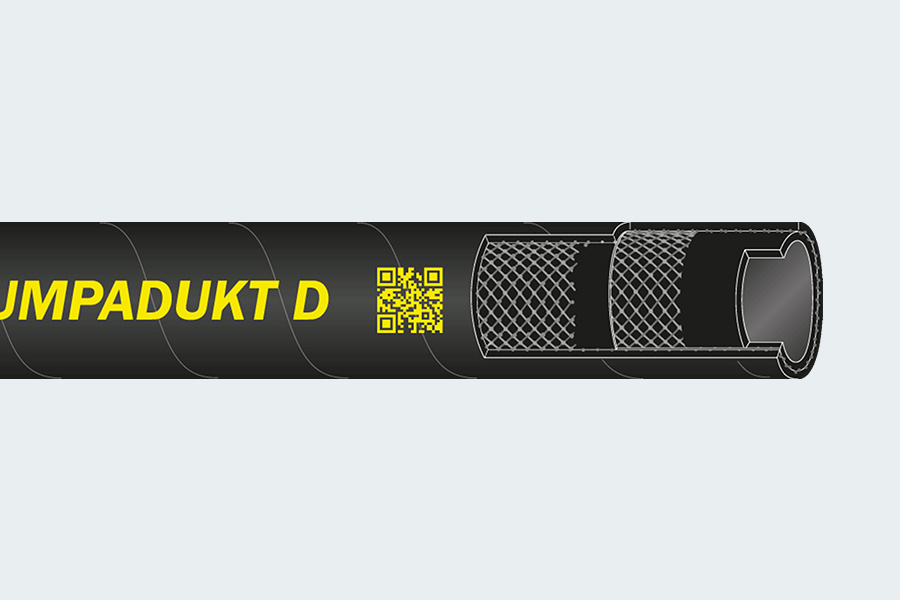

Pumpadukt D
Industrija nafte i gasa.

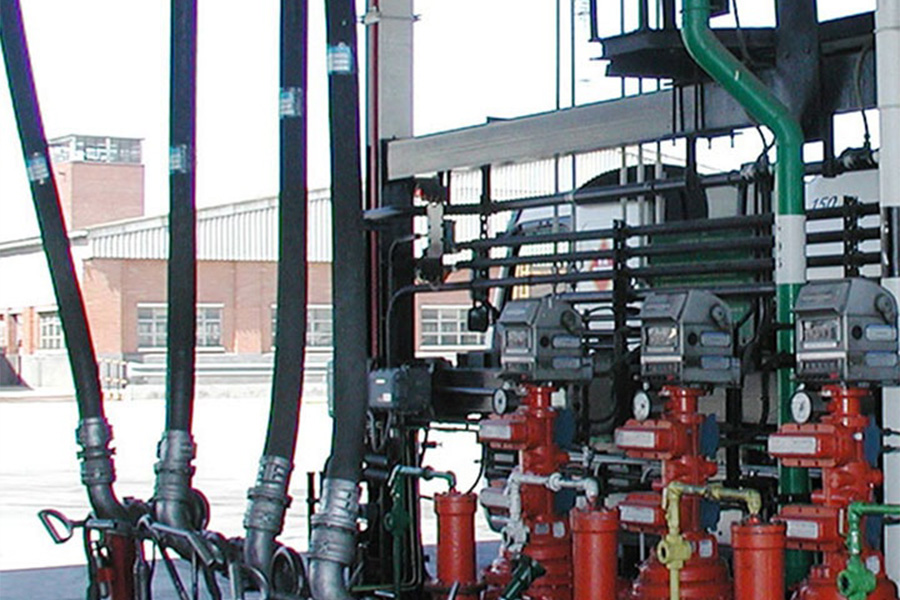

Istovar drumskih i železničkih cisterni.
Primena
- Pretakanje naftnih derivata, posebno dizajnirana za primenu na koturovima.
- Oprema za cisterne za dostavu naftnih derivata aromatičnog sadržaja do 50%.
Prednosti
- Crevo se može iseći na željenu dužinu.
- Omotač creva posebno dizajniran za visoku otpornost na gorivo, habanje i vremenske uslove.
- Električna provodljivost obezbeđena specijalnom kompozicijom creva.
- U skladu sa zahtevima hemijske industrije.
- Pogodno za biogoriva do 60°C.
Specifikacija:
Tehnički opis:
- Unutrašnje crevo: NBR otporan na goriva i naftu, crno, glatko.
- Ojačanje: sintetički tekstil.
- Omotač: CR otporan na gorivo i sve vremenske prilike, crno, otisak tekstila.
- Temperaturni opseg: -40°C do +100°C.
- Električna svojstva: elektroprovodno crevo i omotač, R<106Ω/lg.
Standardi/Atesti
ISO 1825: 2017 tip F.
Dodatne informacije
- Sklopovi creva opremljeni kalajisanim mesinganim spojnicama, osigurani sigurnosnim stezaljkama od kovanog aluminijuma, isporučuju se na zahtev.
- Sklopovi creva su pojedinačno testirani i isporučuju se sa sertifikatom.
|
ID (Unutrašnji prečnik) |
Debljina zida |
OD (Spoljašni prečnik) |
Radni pritisak |
Pritisak pucanja |
Radijus savijanja |
Težina |
Dužina |
|
19.0 ± 0.5 |
6 |
31.0 ± 1.0 |
16 |
64 |
125 |
0.6 |
20 |
|
19.0 ± 0.5 |
6 |
31.0 ± 1.0 |
16 |
64 |
125 |
0.6 |
40 |
|
25.0 ± 0.5 |
6 |
37.0 ± 1.0 |
16 |
64 |
150 |
0.73 |
20 |
|
25.0 ± 0.5 |
6 |
37.0 ± 1.0 |
16 |
64 |
150 |
0.73 |
40 |
|
32.0 ± 0.5 |
6 |
44.0 ± 1.0 |
16 |
64 |
175 |
0.81 |
20 |
|
32.0 ± 0.5 |
6 |
44.0 ± 1.0 |
16 |
64 |
175 |
0.81 |
40 |
|
38.0 ± 0.5 |
6.5 |
51.0 ± 1.0 |
16 |
64 |
225 |
1.01 |
20 |
|
38.0 ± 0.5 |
6.5 |
51.0 ± 1.0 |
16 |
64 |
225 |
1.01 |
40 |
|
40.0 ± 0.5 |
6.5 |
53.0 ± 1.0 |
16 |
64 |
240 |
1.04 |
20 |
|
40.0 ± 0.5 |
6.5 |
53.0 ± 1.0 |
16 |
64 |
240 |
1.04 |
40 |
|
50.0 ± 0.7 |
8 |
66.0 ± 1.2 |
16 |
64 |
275 |
1.82 |
20 |
|
50.0 ± 0.7 |
8 |
66.0 ± 1.2 |
16 |
64 |
275 |
1.82 |
40 |
|
63.0 ± 0.8 |
8 |
79.0 ± 1.2 |
16 |
64 |
300 |
2.22 |
20 |
|
63.0 ± 0.8 |
8 |
79.0 ± 1.2 |
16 |
64 |
300 |
2.22 |
40 |
|
65.0 ± 0.8 |
8 |
81.0 ± 1.2 |
16 |
64 |
320 |
2.26 |
20 |
|
65.0 ± 0.8 |
8 |
81.0 ± 1.2 |
16 |
64 |
320 |
2.26 |
40 |
|
75.0 ± 0.8 |
8 |
91.0 ± 1.2 |
16 |
64 |
350 |
2.58 |
20 |
|
75.0 ± 0.8 |
8 |
91.0 ± 1.2 |
16 |
64 |
350 |
2.58 |
40 |
|
80.0 ± 0.8 |
8 |
96.0 ± 1.6 |
16 |
64 |
370 |
2.85 |
20 |
|
80.0 ± 0.8 |
8 |
96.0 ± 1.6 |
16 |
64 |
370 |
2.85 |
40 |
|
100.0 ± 0.8 |
8 |
116.0 ± 1.6 |
16 |
64 |
450 |
3.28 |
20 |
|
100.0 ± 0.8 |
8 |
116.0 ± 1.6 |
16 |
64 |
450 |
3.28 |
40 |
|
125.0 ± 1.6 |
9.75 |
144.5 ± 2.0 |
12 |
48 |
750 |
5.79 |
1 |
|
150.0 ± 1.6 |
10 |
170.0 ± 2.0 |
12 |
48 |
900 |
6.82 |
1 |
|
200.0 ± 2.0 |
11.75 |
223.5 ± 2.0 |
12 |
48 |
1400 |
10.84 |
1 |
|
250.0 ± 2.4 |
11.5 |
273.0 ± 2.5 |
12 |
48 |
1800 |
11.67 |
1 |
|
19.0 ± 0.5 |
6 |
31.0 ± 1.0 |
16 |
64 |
125 |
0.6 |
20 |
|
19.0 ± 0.5 |
6 |
31.0 ± 1.0 |
16 |
64 |
125 |
0.6 |
40 |
|
25.0 ± 0.5 |
6 |
37.0 ± 1.0 |
16 |
64 |
150 |
0.73 |
20 |
|
25.0 ± 0.5 |
6 |
37.0 ± 1.0 |
16 |
64 |
150 |
0.73 |
40 |
|
32.0 ± 0.5 |
6 |
44.0 ± 1.0 |
16 |
64 |
175 |
0.81 |
20 |
|
32.0 ± 0.5 |
6 |
44.0 ± 1.0 |
16 |
64 |
175 |
0.81 |
40 |
|
38.0 ± 0.5 |
6.5 |
51.0 ± 1.0 |
16 |
64 |
225 |
1.01 |
20 |
|
38.0 ± 0.5 |
6.5 |
51.0 ± 1.0 |
16 |
64 |
225 |
1.01 |
40 |
|
40.0 ± 0.5 |
6.5 |
53.0 ± 1.0 |
16 |
64 |
240 |
1.04 |
20 |
|
40.0 ± 0.5 |
6.5 |
53.0 ± 1.0 |
16 |
64 |
240 |
1.04 |
40 |
|
Tolerancija na dužinu: ±1% (ISO 1307 Standard). |
|||||||
