Arrows
Arrow uređaj za stabilizaciju rotirajuće mlaznice.

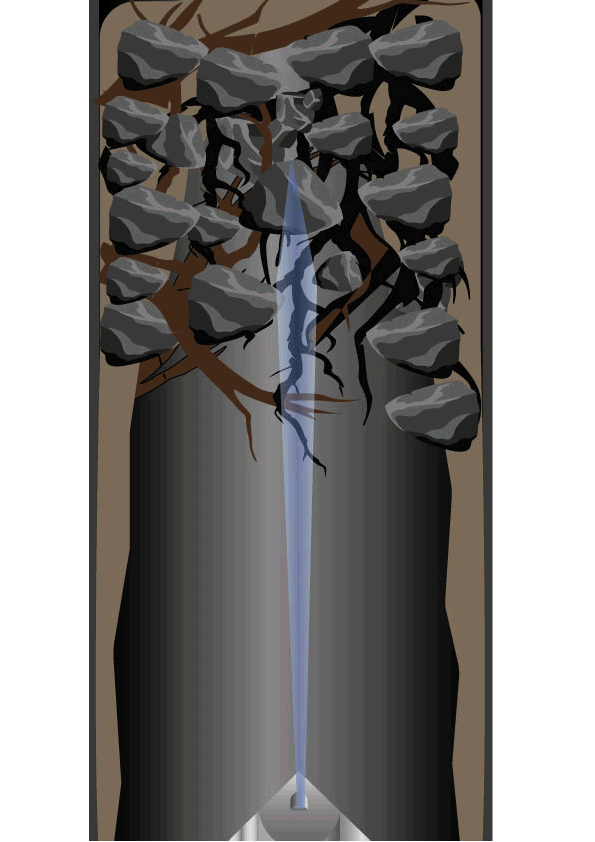

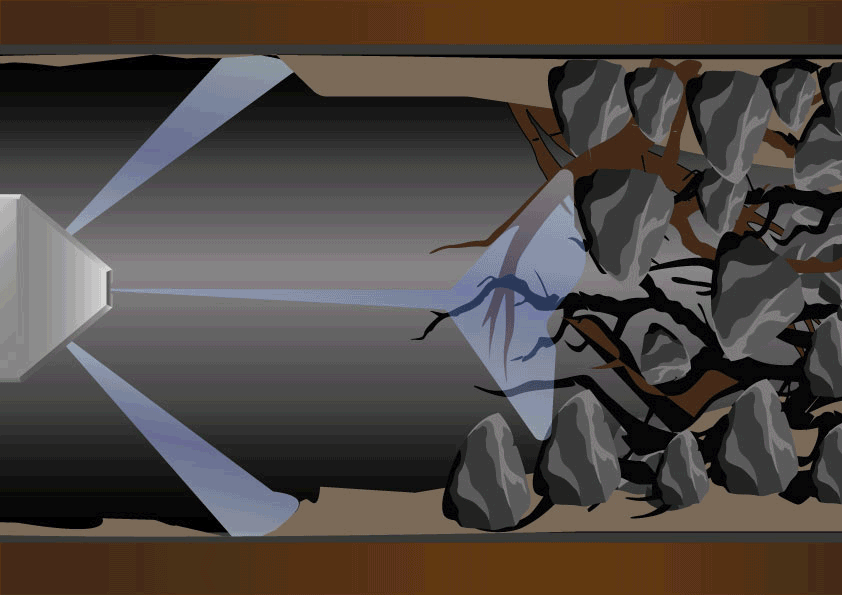

Arrow je dodatak koji omogućava rotirajućoj mlaznici da stabilno napreduje kroz cev, čime se značajno poboljšava efikasnost čišćenja.
Posebno je pogodan za uklanjanje cementnih i betonskih naslaga unutar kanalizacionih sistema.
Isporučuje se sa kratkim spojnim nastavkom od nerđajućeg čelika (1/4″M – 1/4″M) i mlaznicom sa prednjim rotirajućim keramičkim mlazom.
Specifikacija:
Primena:
- Uklanjanje naslaga mulja
- Ispiranje kamenca, sapuna, masnoće iz odvoda
- Odčepljivanje cevi blokiranih ledom, kamenjem, stenom
- Uklanjanje nataloženog katrana
- Sečenje drveta i korenja
- Uklanjanje cementa i betona

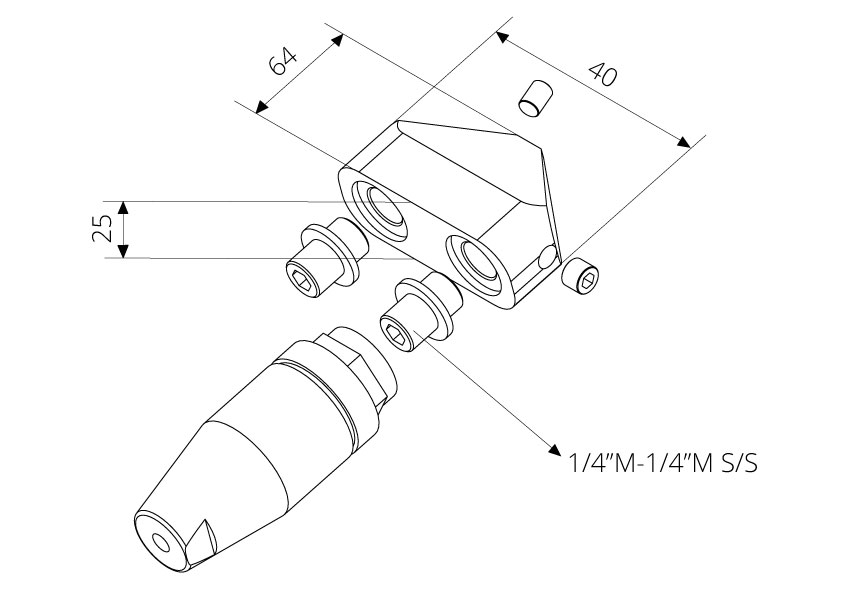

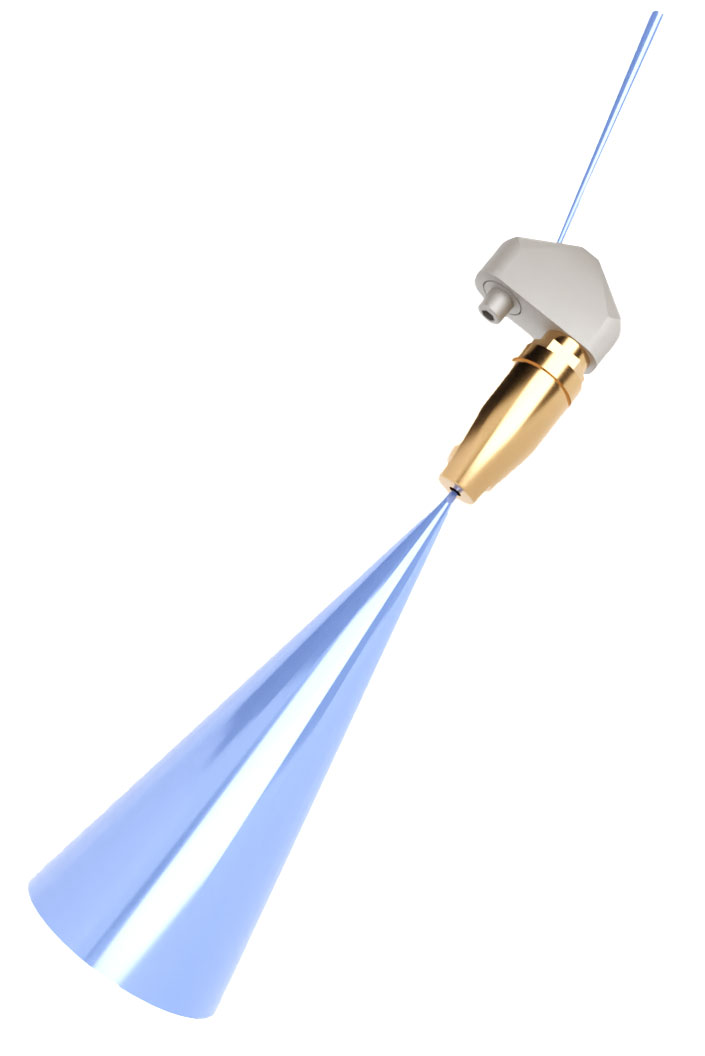

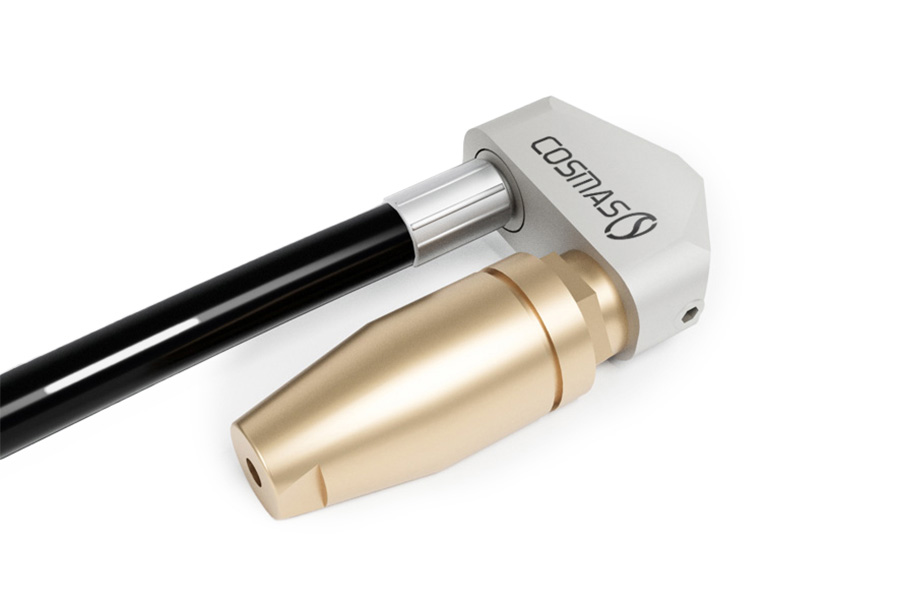

Arrow 1
|
Šifra |
Opis |
Priključak |
Rotaciona mlaznica |
Prednji deo mlaznice |
Dimenzija (mm) |
Težina (kg) |
Prečnik cevi (mm) |
Max pritisak (bar) |
|
30100.01 |
Arrow 1 + 1 rotaciona mlaznica |
1/4" |
1 - 1/4"F |
1 x M6x8 |
64x40x25 |
0,30 |
80 - 150 |
250 |
Uređaj Arrow 1 se isporučuje sa:
- 2 × kratka nipla 1/4″ M od nerđajućeg čelika
- 1 × rotaciona mlaznica 1/4″ F sa keramičkim umecima
- 1 × otvoreni / slepi prednji umetak M6×8

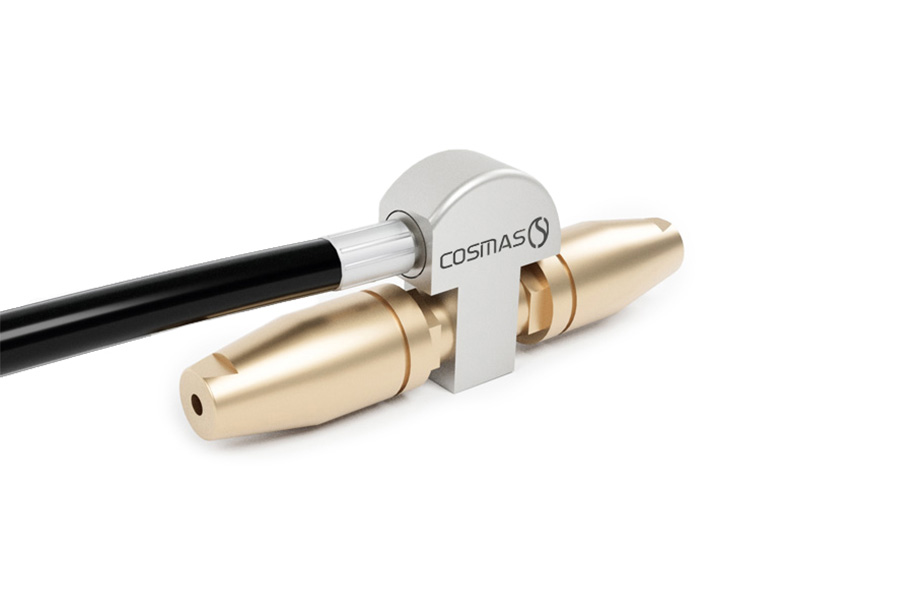

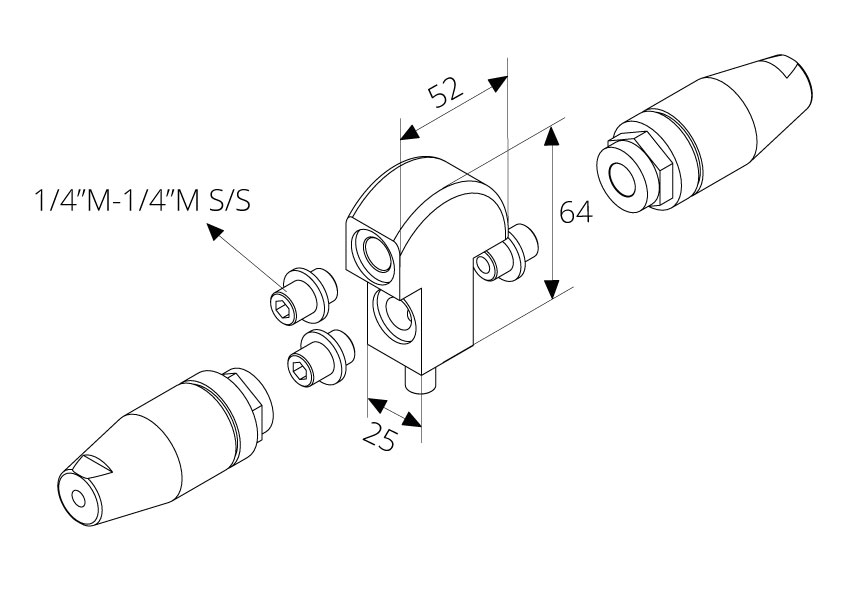

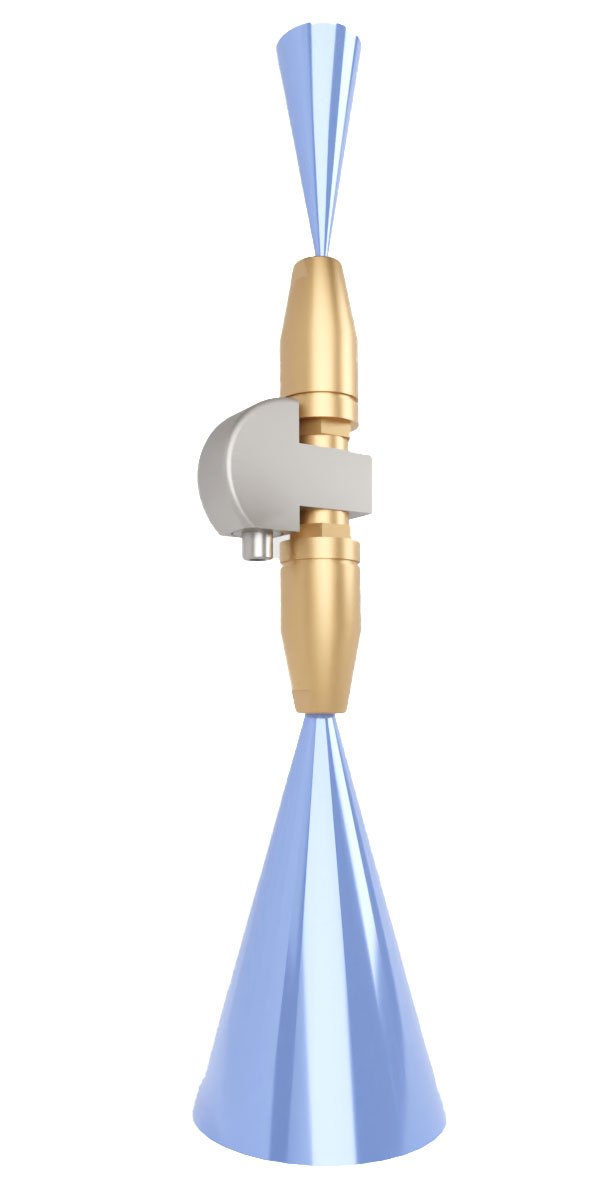

Arrow 2
|
Šifra |
Opis |
Priključak |
Rotaciona mlaznica |
Prednji deo mlaznice |
Dimenzija (mm) |
Težina (kg) |
Prečnik cevi (mm) |
Max pritisak (bar) |
|
30100.02 |
Arrow 2 + 2 rotacione mlaznice |
1/4" |
2 - 1/4"F |
- |
67x52x25 |
0,40 |
80 - 200 |
250 |
|
30100.02B |
Arrow 2 + 2 rotacione mlaznice |
1/4" |
2 - 1/4"F |
- |
85x52x25 |
0,47 |
100 - 300 |
400 |
Uređaj Arrow se isporučuje sa:
- 3 × kratka nipla 1/4″ M od nerđajućeg čelika
- 2 × rotacione mlaznice 1/4″ F sa keramičkim umecima

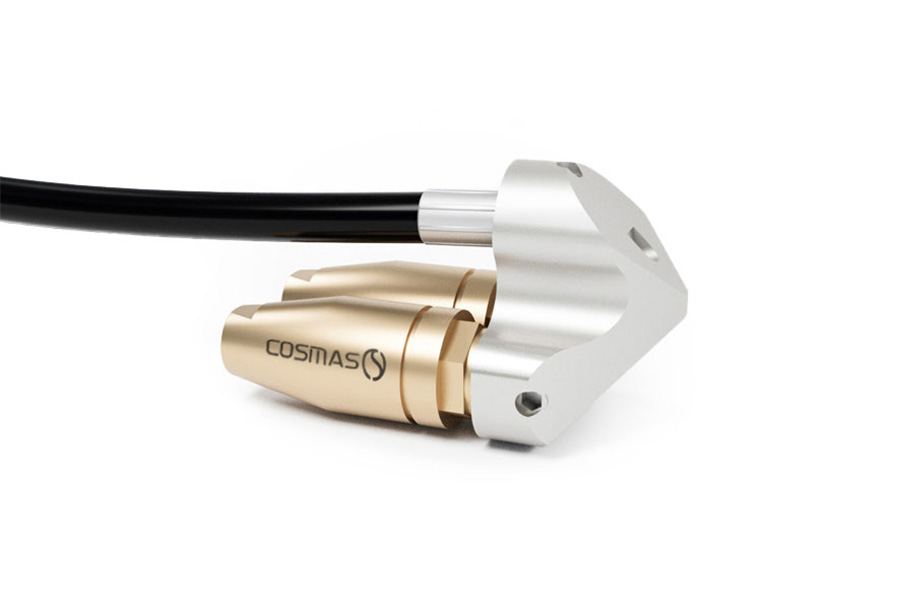

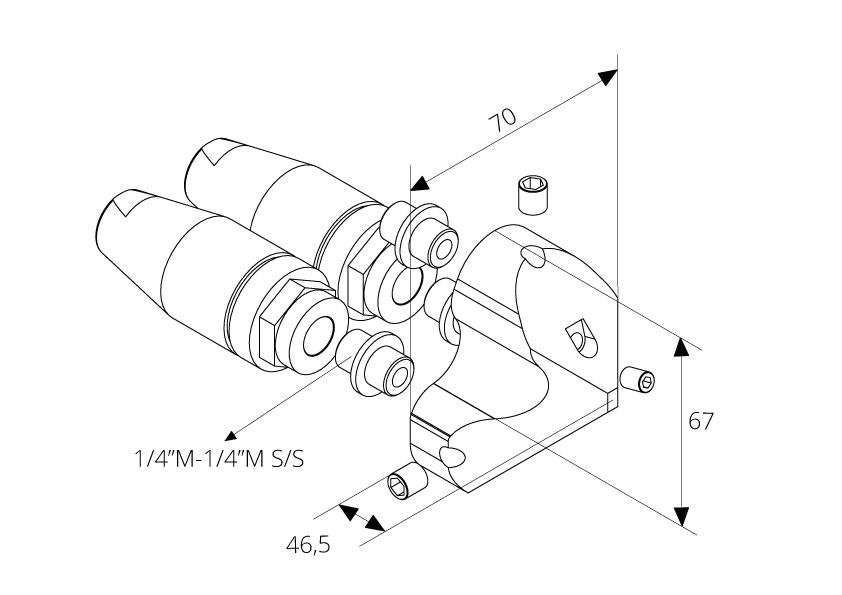

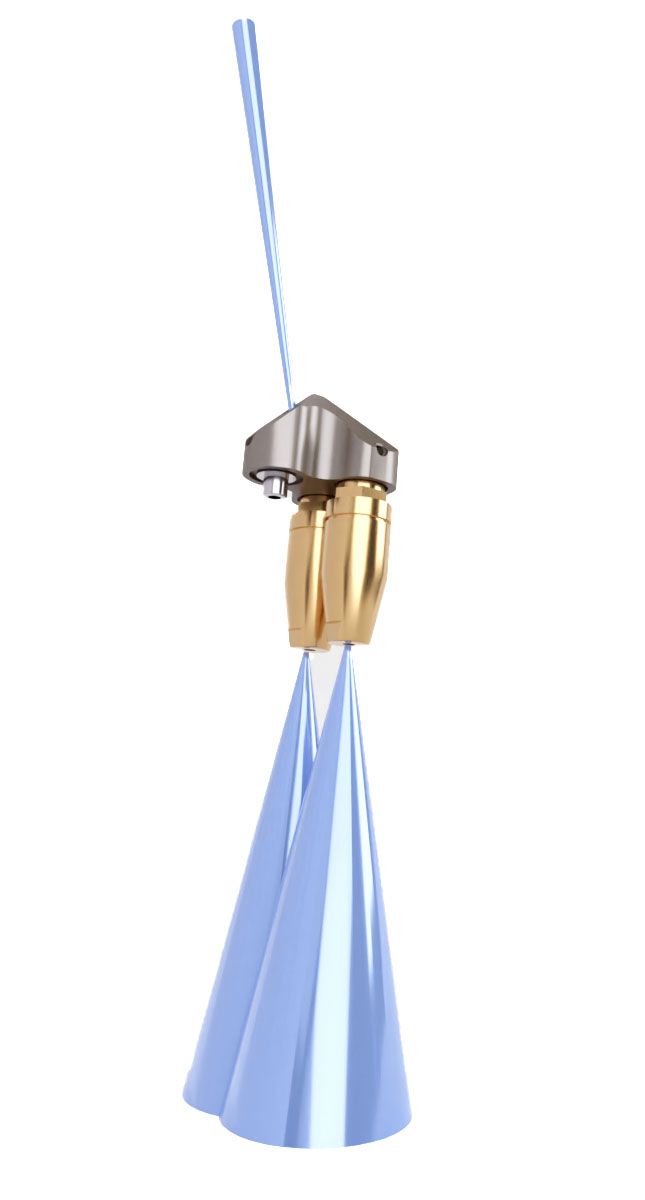

Arrow 3
|
Šifra |
Opis |
Priključak |
Rotaciona mlaznica |
Prednji deo mlaznice |
Dimenzija (mm) |
Težina (kg) |
Prečnik cevi (mm) |
Max pritisak (bar) |
|
30100.03 |
Arrow 3 + 2 rotacione mlaznice |
1/4" |
2 - 1/4"F |
1 x M6x8 |
70x67x46,50 |
0,60 |
80 - 250 |
250 |
Uređaj Arrow 1 se isporučuje sa:
- 2 × kratka nipla 1/4″ M od nerđajućeg čelika
- 1 × rotaciona mlaznica 1/4″ F sa keramičkim umecima
- 1 × otvoreni / slepi prednji umetak M6×8

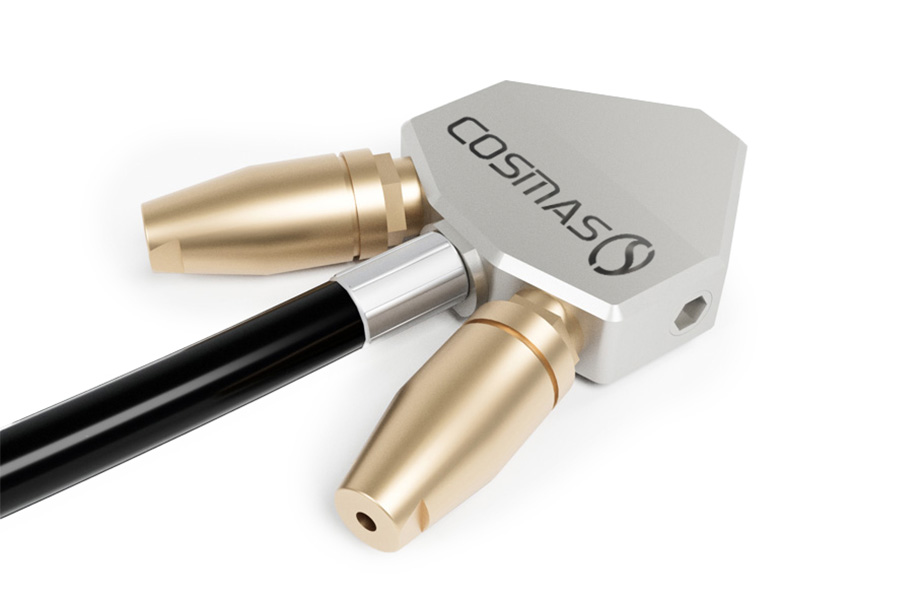

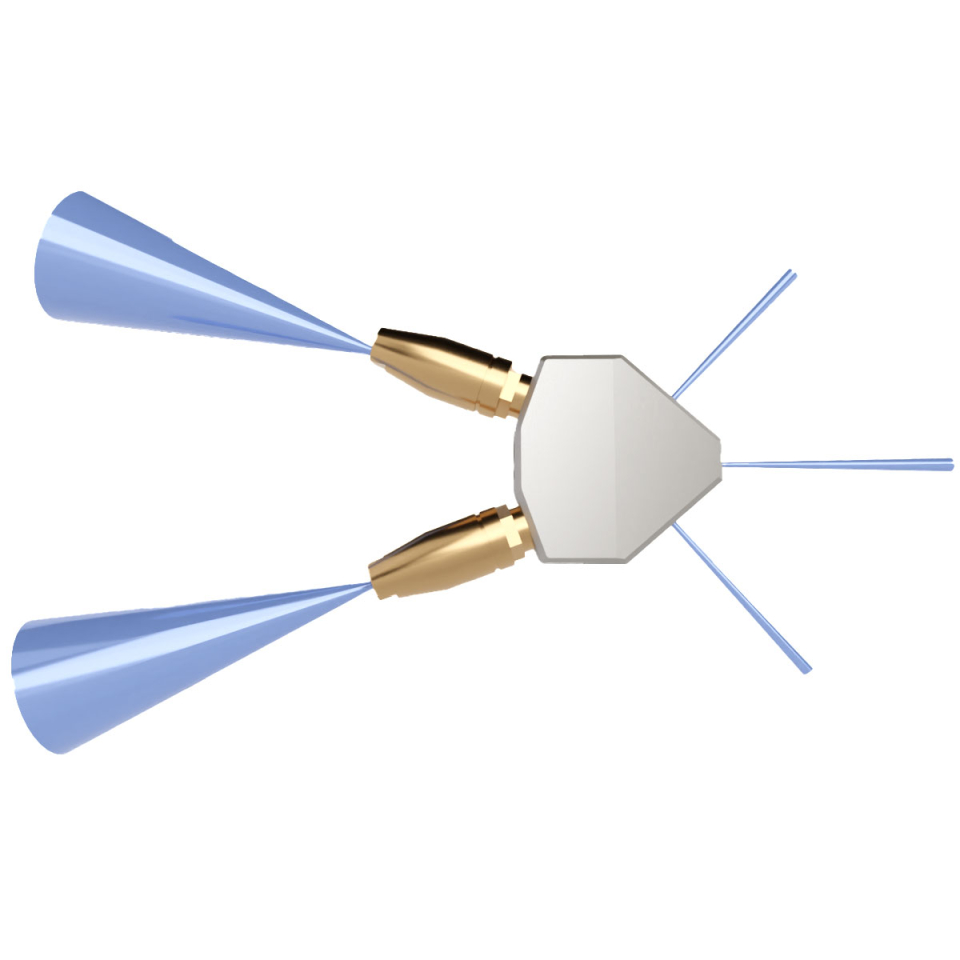

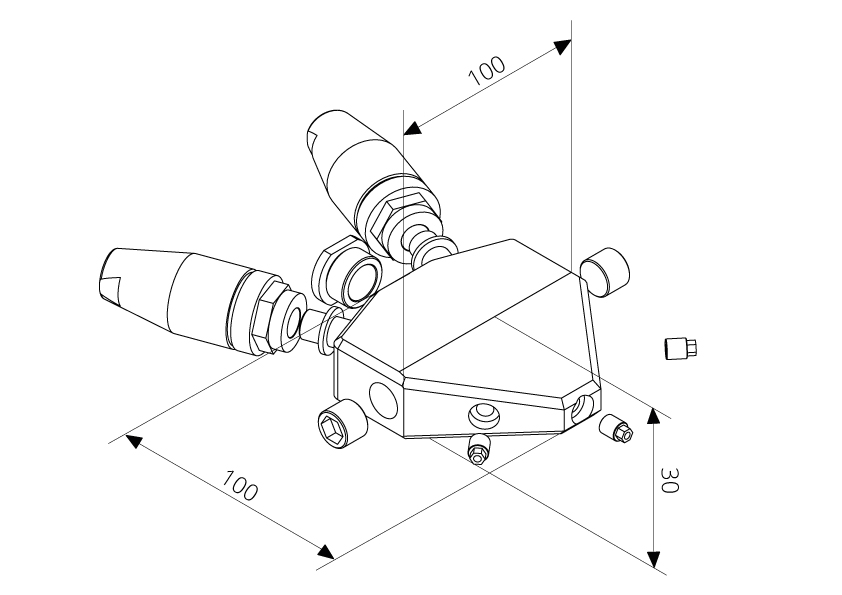

Arrow 4 / 5
|
Šifra |
Opis |
Priključak |
Rotaciona mlaznica |
Prednji deo mlaznice |
Dimenzija (mm) |
Težina (kg) |
Prečnik cevi (mm) |
Max pritisak (bar) |
|
30100.04 |
Arrow 4 + 2 rotacione mlaznice |
3/8" |
2 - 1/4"F |
1+2M8x10 |
100x100x30 |
1,30 |
120 - 350 |
250 |
|
30100.05 |
Arrow 5 + 2 rotacione mlaznice |
1/2" |
2 - 1/4"F |
1+2M8x10 |
100x100x30 |
1,30 |
120 - 350 |
250 |
Uređaj Arrow 4 / 5 se isporučuje sa:
- 3 × kratka nipla 1/4″ M od nerđajućeg čelika
- 2 × rotacione mlaznice 1/4″ F sa keramičkim umecima
- 1 × otvoreni / slepi prednji umetak M8×10
- 2 × otvorena / slepa bočna umetka M8×10

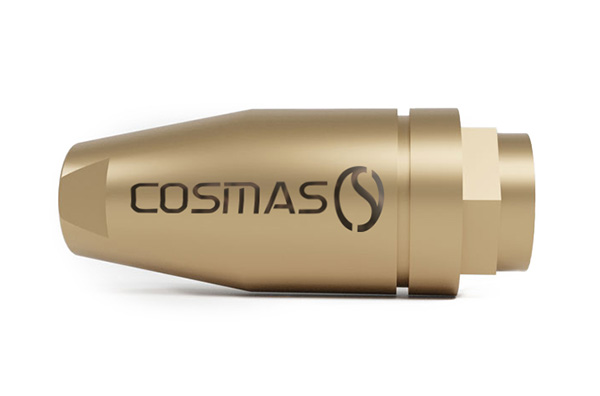

Pribor za Arrow – rotacione mlaznice
|
Šifra |
Opis |
Priključak |
Dimenzija (mm) |
Težina (kg) |
Max pritisak (bar) |
|
30100.255.025 |
Rotaciona mlaznica 255 bar FP025 Ø1,00 |
1/4"F |
32x79 |
0,25 |
250 |
|
30100.255.030 |
Rotaciona mlaznica 255 bar FP025 Ø1,10 |
1/4"F |
32x79 |
0,25 |
250 |
|
30100.255.045 |
Rotaciona mlaznica 255 bar FP045 Ø1,30 |
1/4"F |
32x79 |
0,25 |
250 |
|
30100.255.08 |
Rotaciona mlaznica 255 bar FP08 Ø1,70 |
1/4"F |
32x79 |
0,25 |
250 |
|
30100.400.035 |
Rotaciona mlaznica 400 bar FP035 Ø1,10 x Arrow2 velika |
1/4"F |
43x109 |
0,60 |
400 |
|
30100.400.04 |
Rotaciona mlaznica 400 bar FP08 Ø1,20 x Arrow2 velika |
1/4"F |
43x109 |
0,60 |
400 |
|
30100.400.07 |
Rotaciona mlaznica 400 bar FP11 Ø1,60 x Arrow2 velika |
1/4"F |
43x109 |
0,60 |
400 |
|
30100.400.11 |
Rotaciona mlaznica 400 bar FP08 Ø2,20 x Arrow2 velika |
1/4"F |
43x109 |
0,60 |
400 |

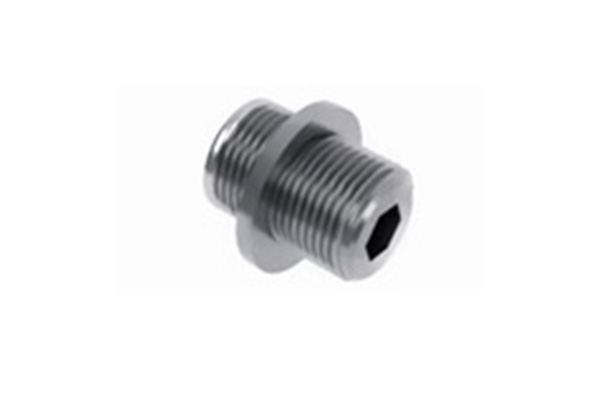

Pribor za Arrow – mali nipl
|
Šifra |
Opis |
Priključak |
|
17100.03 |
Mali nipl od nerđajućeg čelika |
1/4"F |

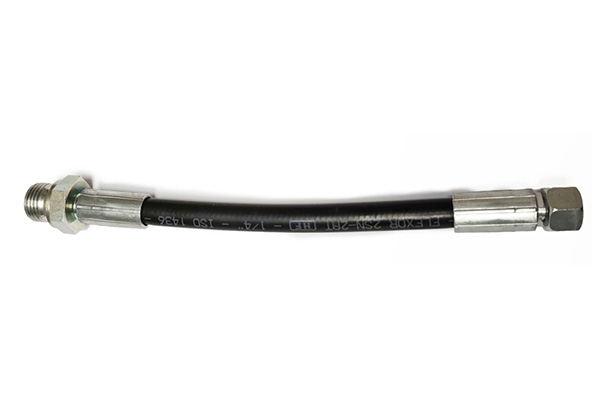

Pribor za Arrow – crevo sa konekcijama
|
Šifra |
Opis |
Dužina (mm) |
Priključak |
|
521900.01 |
Crevo sa konekcijama |
200 |
1/4″F – 3/8″F |
|
521900.02 |
Crevo sa konekcijama |
200 |
1/4″F – 3/8″M |
|
521900.03 |
Crevo sa konekcijama |
200 |
1/4″F – 1/2″F |
|
521900.04 |
Crevo sa konekcijama |
200 |
1/4″F – 1/2″M |
|
521900.05 |
Crevo sa konekcijama |
200 |
1/4″F – 1/8″F |
|
521900.07 |
Crevo sa konekcijama |
200 |
1/4″F – 1/4″F |

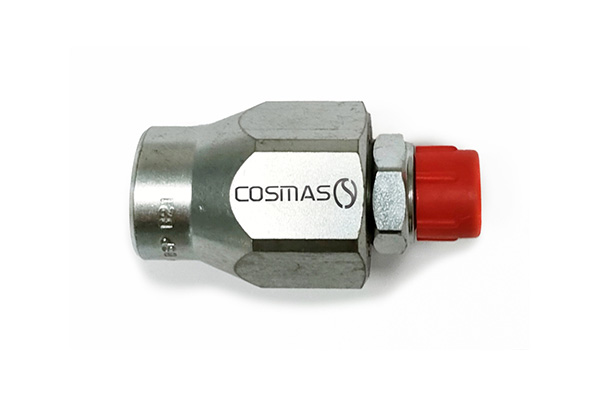

Pribor za Arrow – Rotaciona spojnica
|
Šifra |
Opis |
Priključak |
|
GG14G |
Rotaciona spojnica |
1/4" |
|
GG38G |
Rotaciona spojnica |
3/8" |
|
GG12G |
Rotaciona spojnica |
1/2" |
