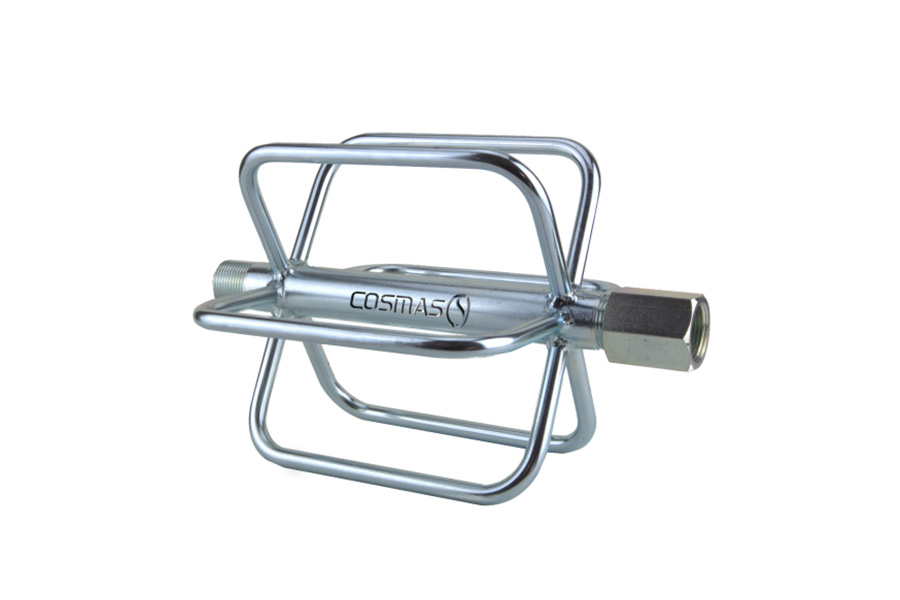

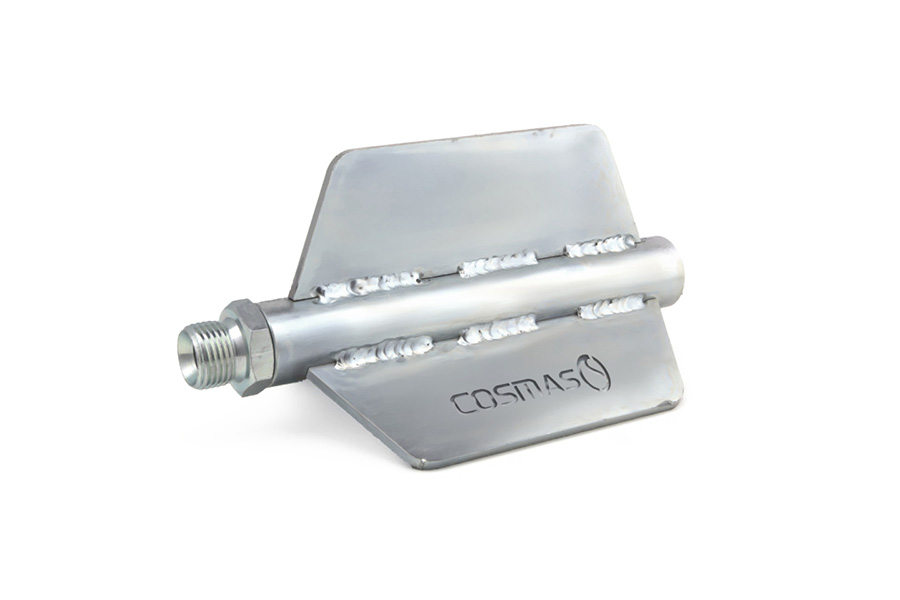

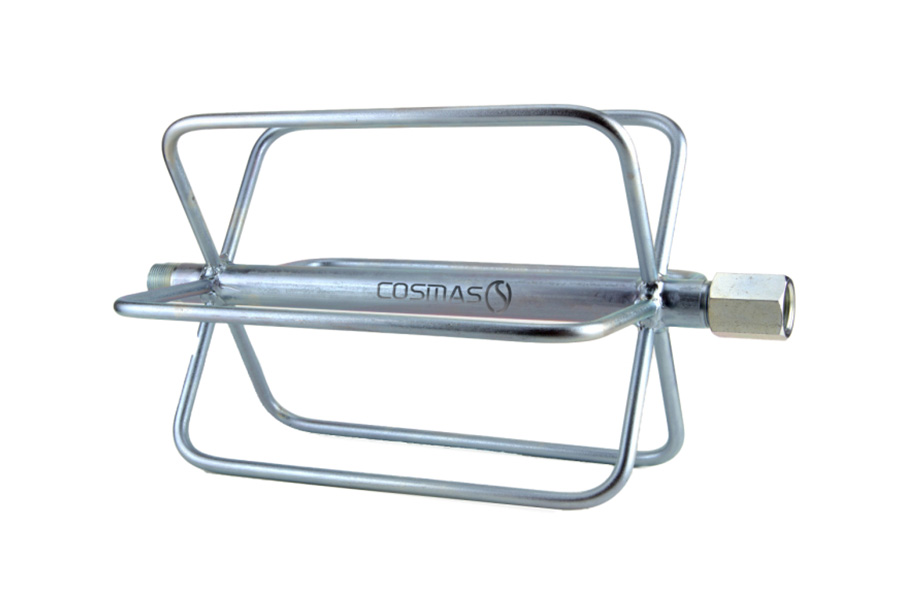

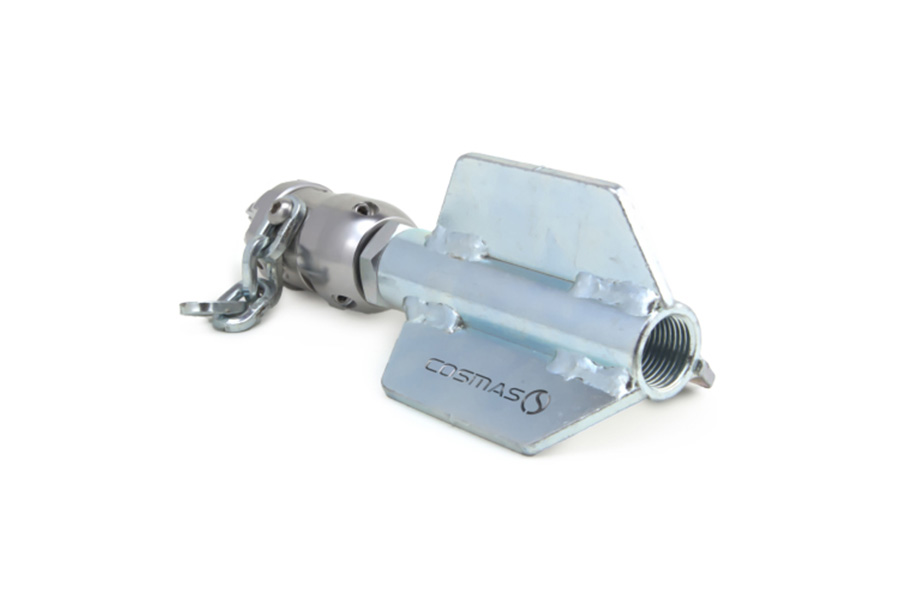

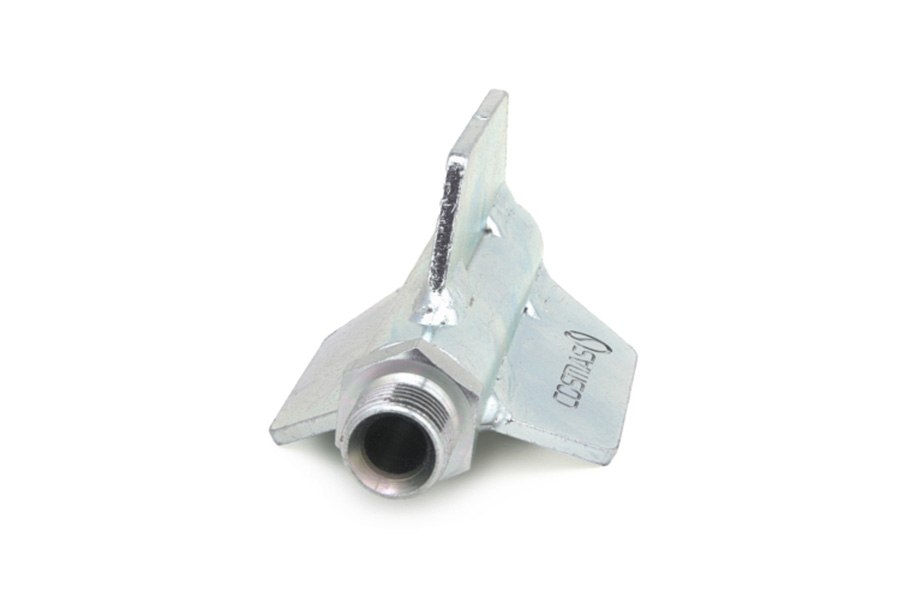

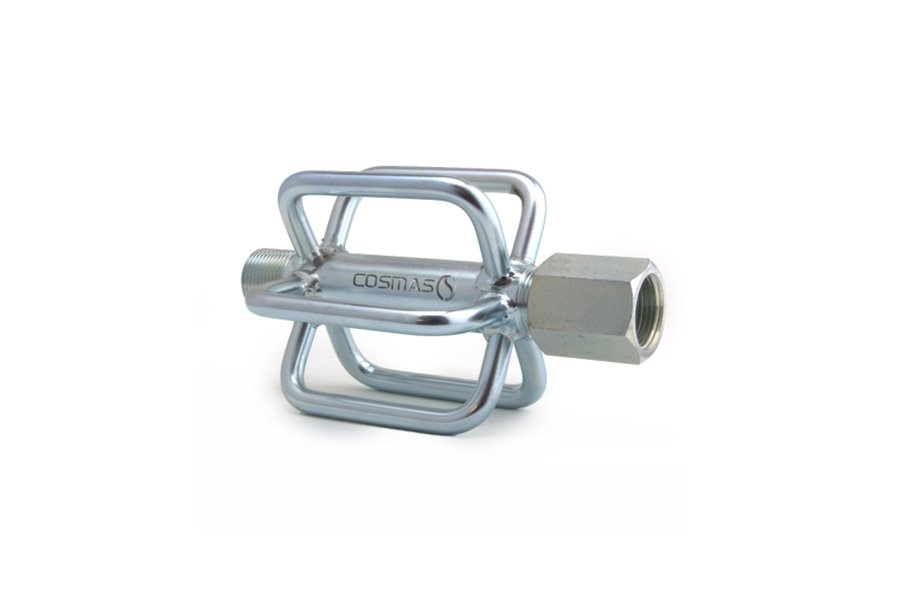

Fiksne vođice za centriranje
Fiksne vođice za centriranje koriste se za održavanje mlaznica u centralnom položaju unutar cevi. Pravilna upotreba zaštitnih vođica smanjuje rizik od pucanja creva i produžava radni vek.

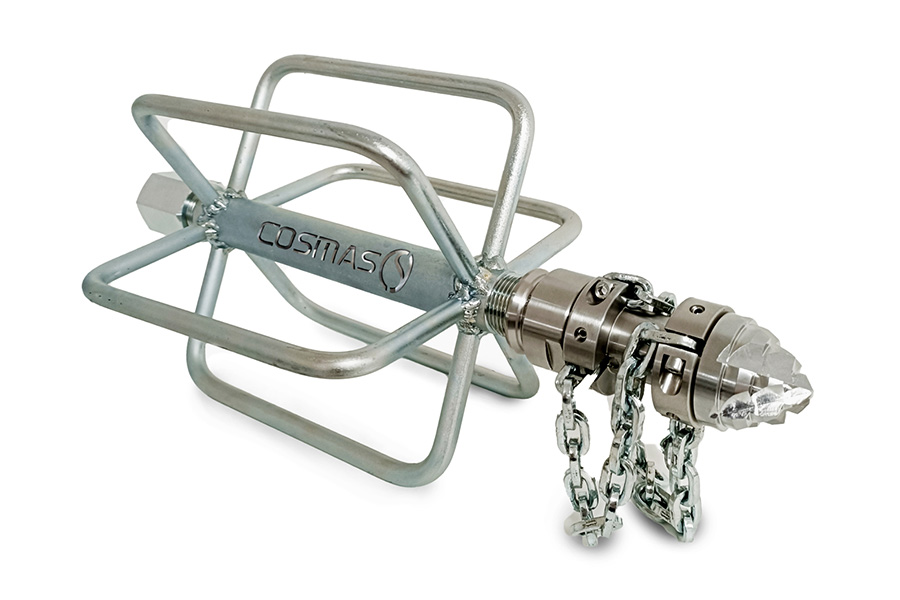

Preporučuje se upotreba zajedno sa rotirajućim, lančanim i propelerskim mlaznicama.
Specifikacija:
Fiksne vođice za centriranje 1/2"
|
Šifra |
Opis |
Priključak |
Nominalni prečnik (mm/inč) |
Dimenzije (mm) |
Težina (kg) |
|
22510.01 |
Fiksna vođice za centriranje |
1/2" |
80 - 3" |
77xh100 |
0,50 |
|
22510.02 |
Fiksna vođica za centriranje |
1/2" |
100 - 4" |
87xh65 |
0,65 |
|
22510.03 |
Fiksna vođica za centriranje |
1/2" |
120 - 5" |
100xh160 |
1,00 |
|
22550.01 |
Set 3 x fiksne vođice za centriranje |
1/2" |
3" - 4" - 5" |
- |
- |
Fiksne vođice za centriranje 3/4"; 1"; 1"1/4"
|
Šifra |
Opis |
Priključak |
Nominalni prečnik (mm/inč) |
Dimenzije (mm) |
Težina (kg) |
|
22500.02 |
Fiksna vođice za centriranje - mala |
3/4" |
150-200 (6"- 8") |
140x190 |
2,50 |
|
22500.03 |
Fiksna vođica za centriranje - mala |
1" |
150-200 (6"- 8") |
140x190 |
2,50 |
|
22500.12 |
Fiksna vođica za centriranje - srednja |
3/4" |
250-300 (10"- 12") |
235x300 |
4,00 |
|
22500.13 |
Fiksna vođica za centriranje - srednja |
1" |
250-300 (10"- 12") |
235x300 |
3,60 |
|
22500.22 |
Fiksna vođica za centriranje - velika |
3/4" |
350-400 (14"- 16") |
320x500 |
5,70 |
|
22500.23 |
Fiksna vođica za centriranje - velika |
1" |
350-400 (14"- 16") |
320x500 |
5,50 |
|
22500.24 |
Fiksna vođica za centriranje - velika |
1″ 1/4″ |
350-400 (14"- 16") |
320x500 |
6,00 |

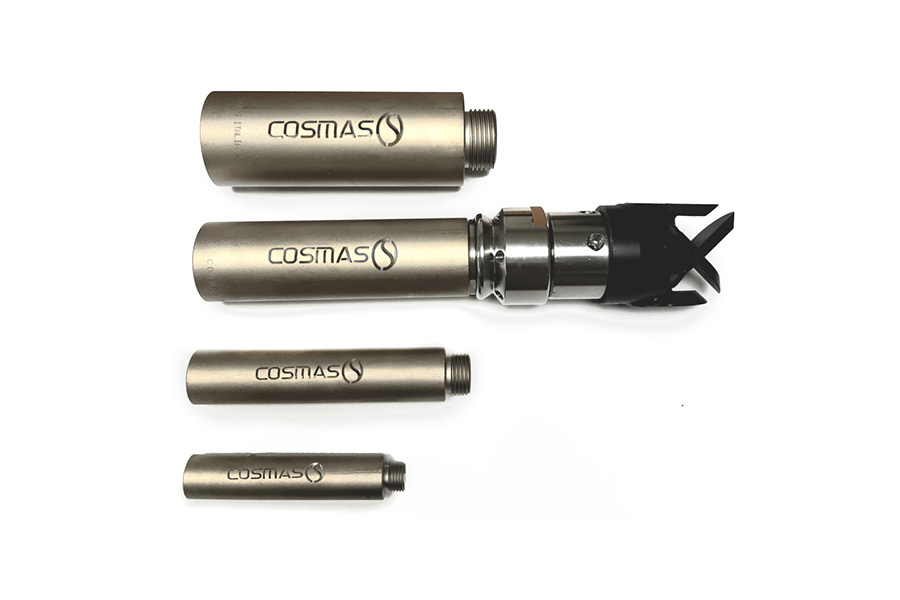

Nastavci za vođice
|
Šifra |
Opis |
Priključak |
Prečnik cevi (mm/inč) |
Dimenzije (mm) |
Težina (kg) |
|
19100.01 |
Nastavak za vođicu |
1/4″ M – 1/4″ F |
25 – 50 (1″-2″) |
20x90 |
0,20 |
|
19100.02 |
Nastavak za vođicu |
1/2″ M – 1/2″ F |
50 – 150 (1″-2″) |
26x120 |
0,35 |
|
19100.03 |
Nastavak za vođicu |
1″ M – 1″ F |
80 – 200 (4″-8″) |
40x130 |
1,00 |
|
19100.04 |
Nastavak za vođicu |
1" |
100 – 300 (4″-12″) |
50x130 |
1,60 |
