Quick-Lock System

Jednostavna sanacija kanalizacije. Uvođenjem sistema Quick Lock pre više od 25 godina, UHRIG je omogućio revoluciju u obnovi kanalizacije. Uspešna priča traje još dan danas i nastavlja se širom sveta. Prsten od nerđajućeg čelika koji smo razvili i patentirali sa izdržljivom gumenom zaptivkom omogućava brzu i efikasnu sanaciju kanalizacionih sistema – bez opsežnog kopanja i s tim u vezi povećanja troškova.

“Prsten od nerđajućeg čelika za sve slučajeve” – ovo je možda najbolji način da se opiše Quick-Lock sistem za sanaciju kanalizacije. Ako kanalizacione cevi ili cevi za pijaću vodu moraju biti zaptivene ili se mora osigurati njihova restauracija, rešenje se jednostavno zove Quick-Lock iz UHRIG-a. Patentiran sistem je dostupan za male prečnike kao i za pristupačnu kanalizaciju. Sa Quick-Lock Flex-om, premošćavanje razmaknutih ili smaknutih spojeva u cevima, više nije problem. Zahvaljujući posebno razvijenom offset packer-u, svi radovi na obnovi se mogu izvesti na minimalno invazivan način. Otvorena iskopavanja – povezana sa visokim troškovima, velikim brojem zaposlenih, neophodnim zaštitnim merama i ogromnim narušavanjem životne sredine – sada su prošlost.

UHRIG Quick-Lock sistem je mnogo više od pukog postupka popravke. Patentiran Quick-Lock-System baziran na kompresiji i izdržljivosti materijala V4A nerđajućeg čelika i EPDM-a dokazali su se u reparaciji cevi tokom niza godina. Pored klasične primene kao metode popravke u sanaciji kanalizacije, Quick-Lock sistem se takođe koristi za povezivanje sistema cevnih obloga i za popravku prohodne kanalizacije.

Quick-Lock LEM



Lajner i manžetna u Quick-Lock sistemu

Skraćenica LEM potiče od nemačke reči za lajner i manžetnu. Ova komponenta u Quick-Lock sistemu iz UHRIG se koristi za linijsko povezivanje lajnera i šahte.



Opis Sistema

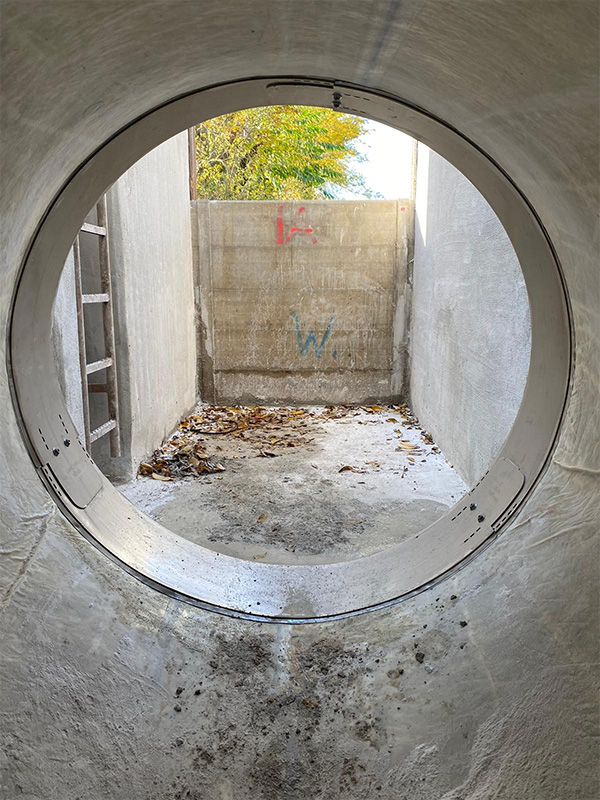

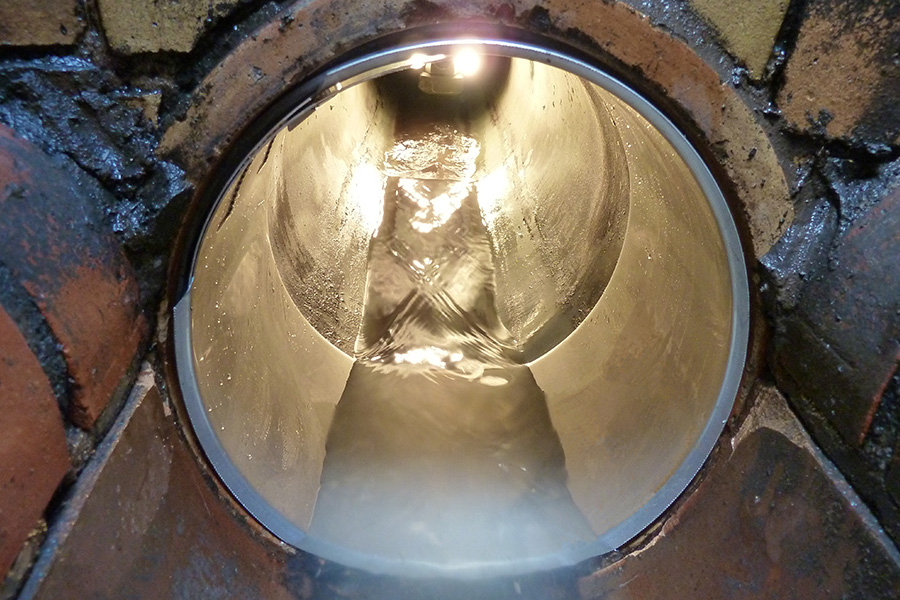

Novi Quick-Lock LEM je sistem za linarno povezivanje lajnera i šahte kako bi spoj bio idealan. Prostor između lajnera i stare cevi je trajno zatvoren i ivica lajnera je zaštićena od mehaničkih uticaja čišćenja prilikom puštanja vode pod visokim pritiskom.

Novi Quick-Lock Mini LEM je nominalne širine DN 100, DN 125 i DN 150 sa ukupnom dužinom 140 mm je sistem za kućno linijsko povezivanje. Zazor između lajnera i stare cevi je trajno zatvoren i kraj košuljice je zaštićen od mehaničkih uticaja čišćenja prilikom puštanja vode pod visokim pritiskom.

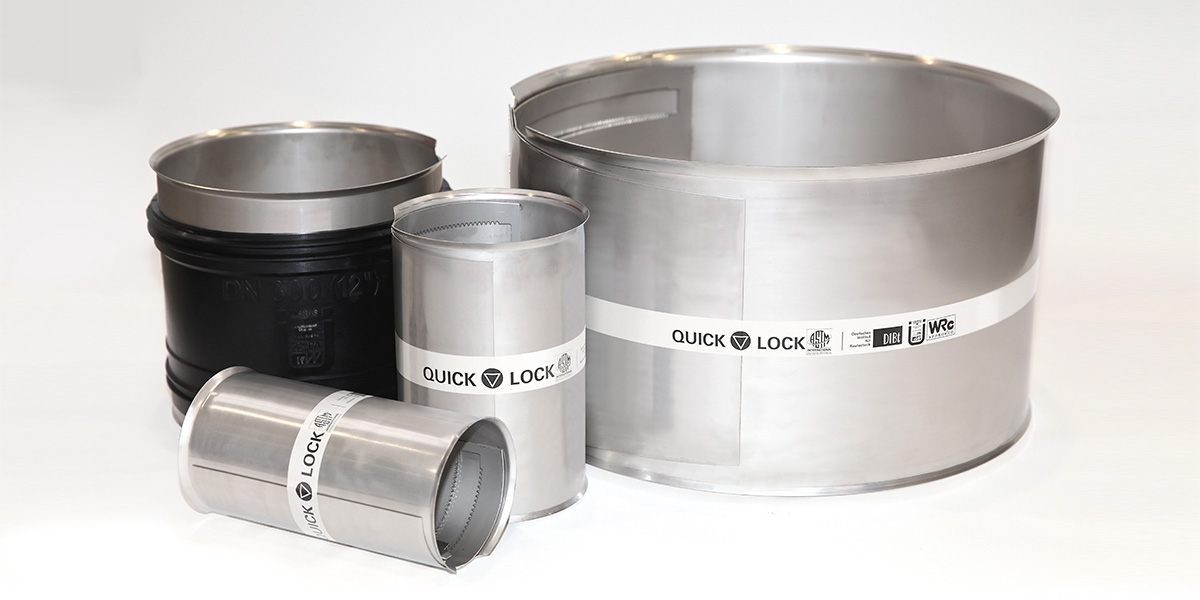

A picture containing indoor, cup, kitchenware, panDescription automatically generated
© UHRIG



Principi funkcionisanja

  • Funkcionisanje QUICK LOCK LEM je slično kao kod dokazanog Quick-Lock sistema.

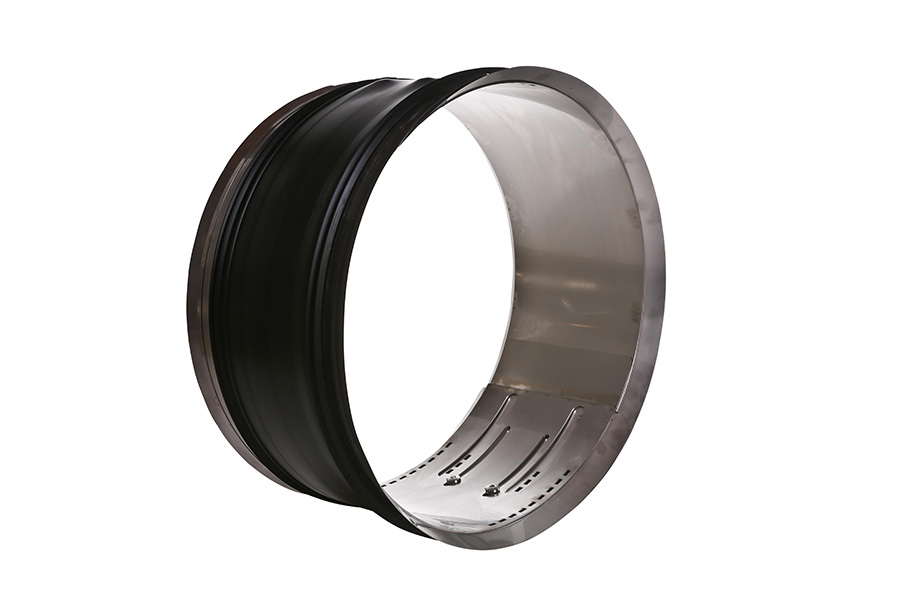

  • EPDM zaptivna guma je dizajnirana tako da standarni lajner sa debljinom zida (GRP) može biti nadoknađena u odgovarajućim nominalnim širinama.



Zahtevi

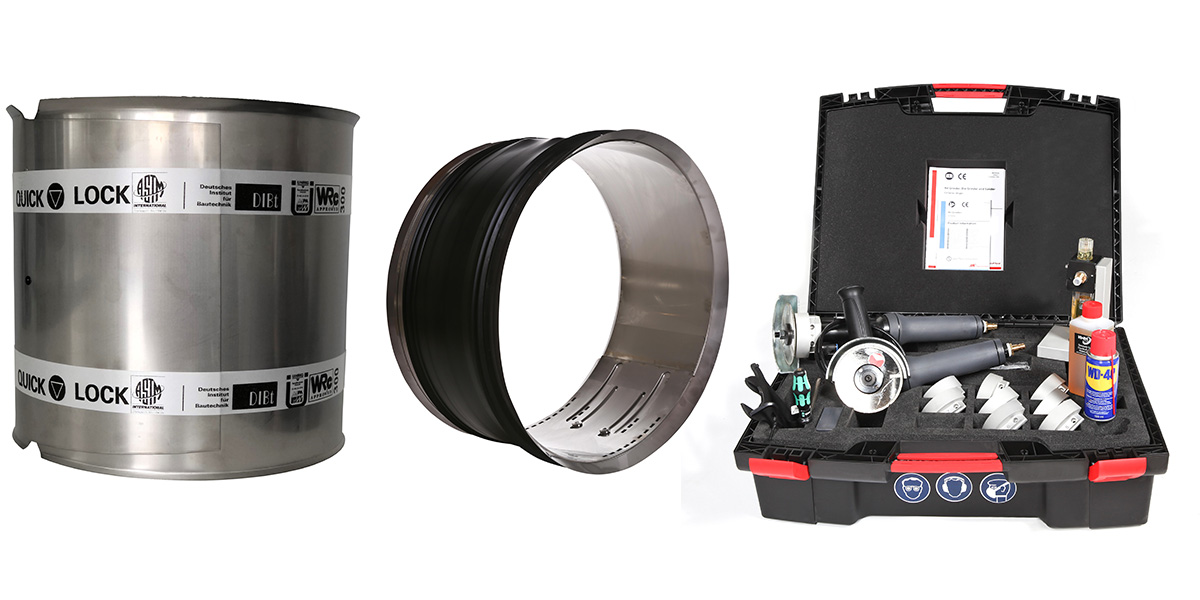

  • Da biste postavili Quick-Lock LEM, sve što je potrebno je set pneumatskih alata za sečenje, odgovarajući šablon u odnosu na debljinu lajnera i alat koje se koristi kod QUICK LOCK BIG sistema.



Prednosti sistema

  • Jednostavan proces
  • Izdržljivi materijali
  • Atest odgovarajuće institucije

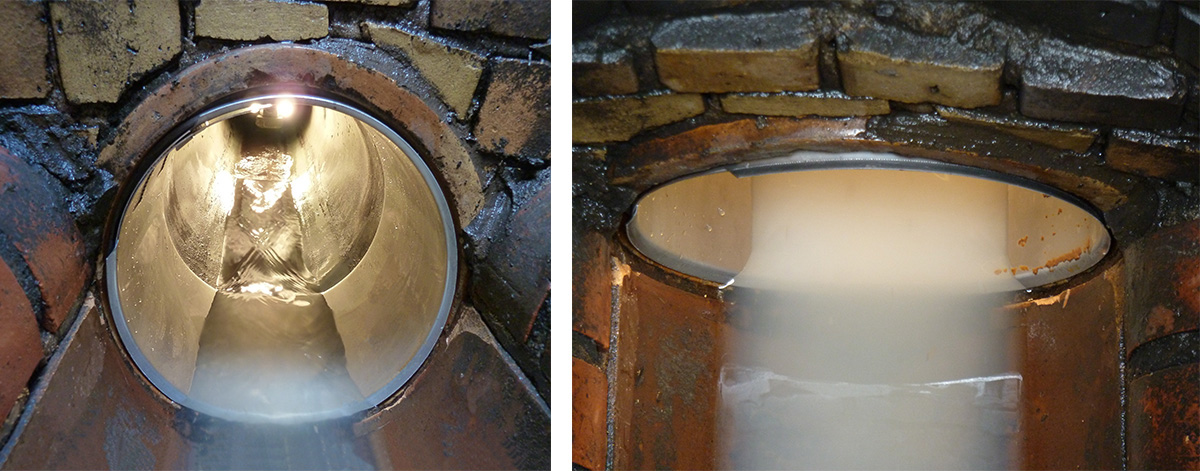

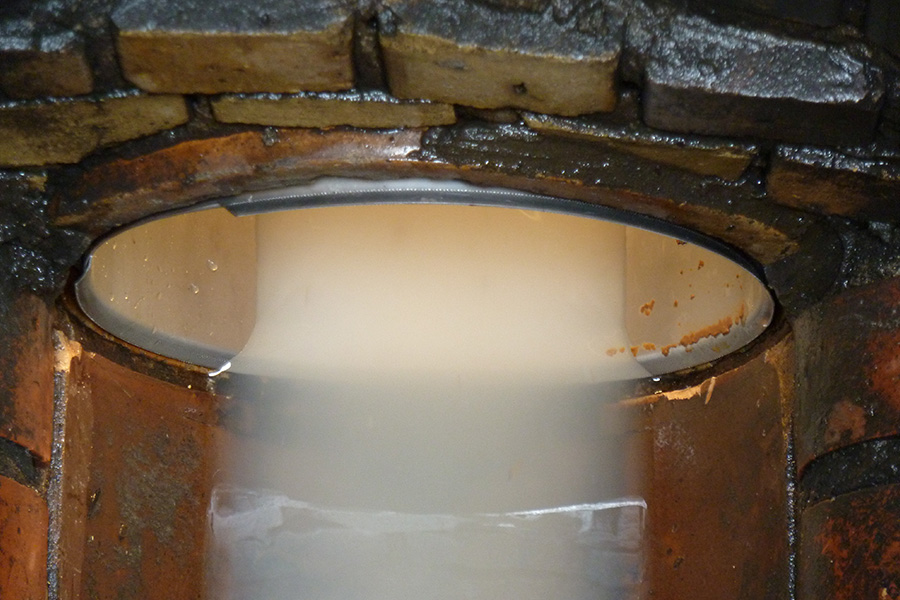

  • Kompletno zaptiven spoj i otporan na ispiranje pod visokim pritiskom, ICT testiran (DN 150 – DN 600)
  • Kompenzuje skupljanje kod određenih GRP lajnera



Opseg primene

Ispravna upotreba Quick-Lock LEM zavisi od konkretne situacije na spoju kod šahte. Postoje tri načina povezivanja za QUICK LOCK LEM:



A picture containing text, printer, screenshotDescription automatically generated1.) Integracija Quick-Lock LEM u staru cev: Pravilo








A picture containing text, printer, screenshotDescription automatically generated2.) Integracija na spoju šahte i stare cevi: Preduslov je da je površina cevi u otvoru pogodna za zaptivanje i da nema vidljivog savijanja između stare cevi i veze otvora. Max. pomeranje 1 stepen.







A picture containing text, printer, screenshotDescription automatically generated3.) Ivica QUICK LOCK LEM-a kao podloga za zaptivanje vodootpornim cementom: Zakrivljena ivica QUICK LOCK LEM-a ulazi 1-2 cm u unutrašnji deo šahte i služi kao osnova za finu obradu spoja vodootpornim cementom.







Specifikacija



Materijali

Materijali se koji se koriste ovde,V4A nerđajući čelik I EPDM guma, su se pokazali u izgradnji cevovoda decenijama. Kvalitet materijala nerđajućeg čelika 1.4404 (316L) je definitivno izdržljiv u gradskim sistemima otpadnih voda.

EPDM gumeni zaptivač odgovara trenutnim standardima zaptivnih materijala u izgradnji cevovoda sa dugim vekom trajanja i velike otpornosti.

Za različite primene u industriji, zauljenim sredinama i slanoj vodi, možemo vam obezbediti prsten od nerđajućeg čelika u različitim legurama i gumenu manžetnu u NBR kvalitetu prema zahtevu. Za primenu pijaće vode, možemo vam obezbediti atest za korišćenje u cevima za pijaću vodu.



Program isporuke

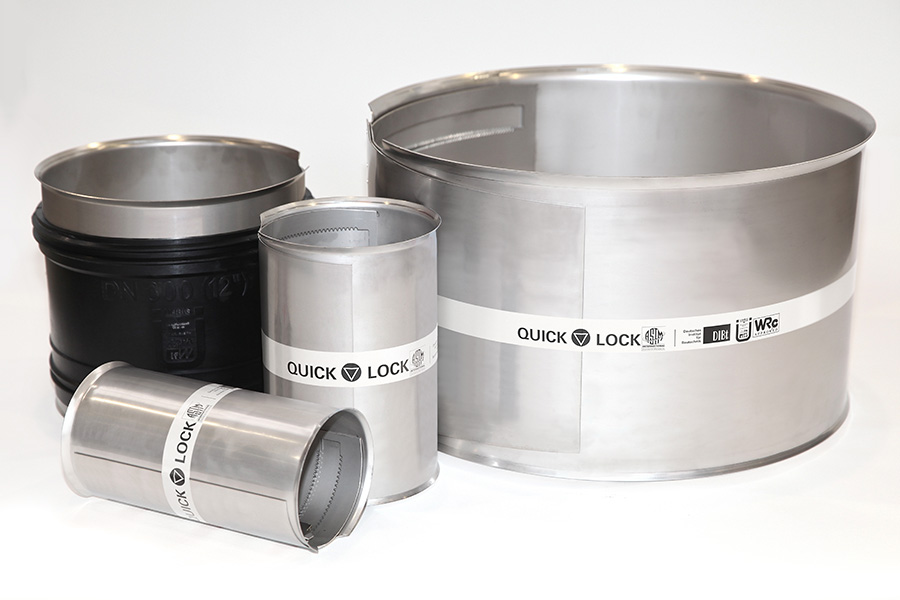

Quick-Lock LEM su dostupni u pet konfiguracija:

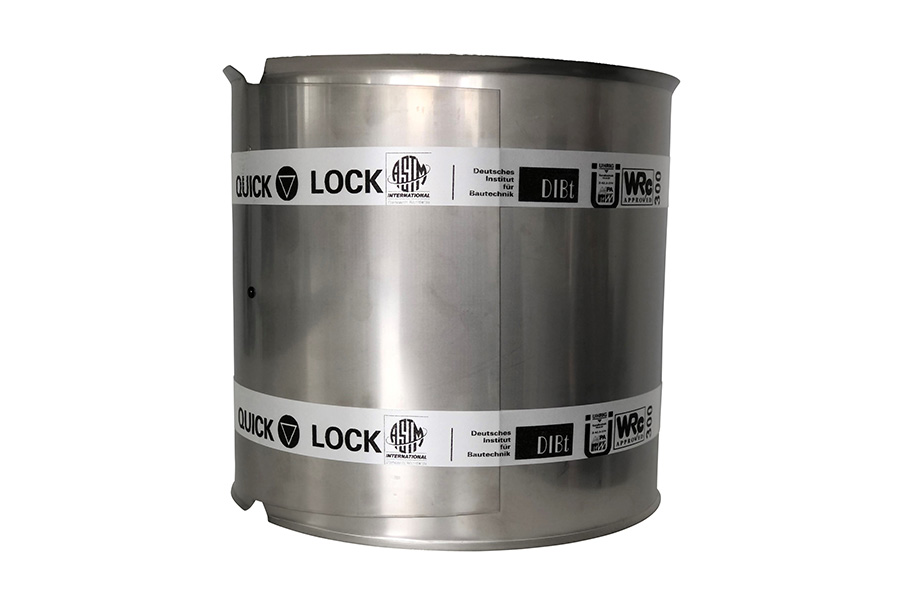

  • Varijanta 1: Ukupna dužina 250 mm, raspon DN 150-400, unutrašnji pritisak cevi 10 bar, izlazni pritisak cevi 1.5 bar (jednodelni)
  • Varijanta 2: Ukupna dužina 300 mm, raspon DN 450-700, unutrašnji pritisak cevi 10 bar, izlazni pritisak cevi 1.5 bar (jednodelni)
  • Varijanta 3: Ukupna dužina 400 mm,raspon DN 800, unutrašnji pritisak cevi 10 bar, izlazni pritisak cevi 1.5 bar (jednodelni)
  • Varijanta 4: Ukupna dužina 365 mm, raspon DN 700-1300, unutrašnji pritisak cevi 1 bar, izlazni pritisak cevi 1 bar (iz dva dela)
  • Varijanta 5: Ukupna dužina 365 mm, raspon DN 1400-1600, unutrašnji pritisak cevi 1 bar, izlazni pritisak cevi 1 bar (iz tri dela)

Dobijate Quick-Lock Mini LEM:

  • Ukupne dužine 140 mm, raspona DN 100, DN 125 i DN 150, unutrašnji pritisak cevi 6.0 bar, spoljni pritisak cevi 1.5 bar (jednodelni)





Kvalitet i dokazi

Spajanje lajnerima je regulisano u DWA dokumentima:

  • DWA 143-5
  • DWA 143-3*

* Sanacija odvodnih sistema van zgrada, 3. deo: Postava creva (stvrdnjavanje lajnera na licu mesta) za kanalizacione cevi i kanalizaciju, uputstvo korisnika 4.4.3.1 Spajanje sa šahtom.

Preuzmite:

Quick-Lock LEM DN 150 - DN 800(46 Kb)

Quick-Lock LEM DN 700 - DN 1600(66 Kb)

Quick-Lock LEM MINI DN 100 - DN 150(45 Kb)
