Sve informacije o postupku sanacije

Quick-Lock sistem je napravio revoluciju u sanaciji kanalizacije. Ovde možete saznati više o opisu sistema, principima funkcionisanja i oblastima primene.

Princip funkcionisanja

• Quick-Lock sistem zaptiva i stabilizuje oštećeno područje na čisto mehanički način, bez građevinskih hemikalija i nezavisno od materijala cevi

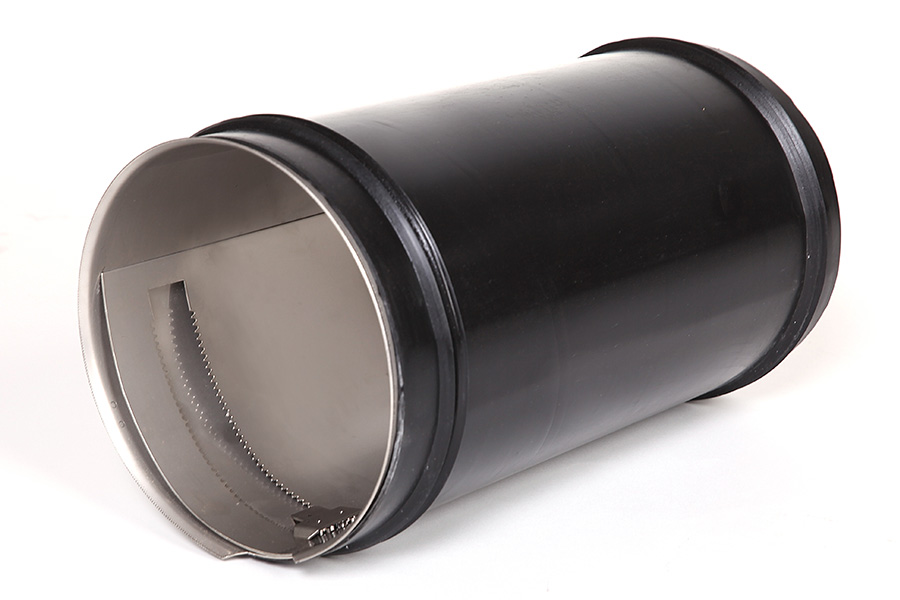

• Patentiran Quick-Lock mehanizam obezbeđuje sigurnu kompresiju zaptivke od EPDM gume na oštećeni zid cevi.
• Quick-Lock ostaje elastičan nakon instalacije i upija sve vibracije nakon potencijalnih pomeranja cevi usled drugih radova
• U slučaju dužih oštećenja, Quick-Lock zaptivke se postavljaju redno jedna za drugom i praktično formiraju cev u cevi.

Način postavljanja

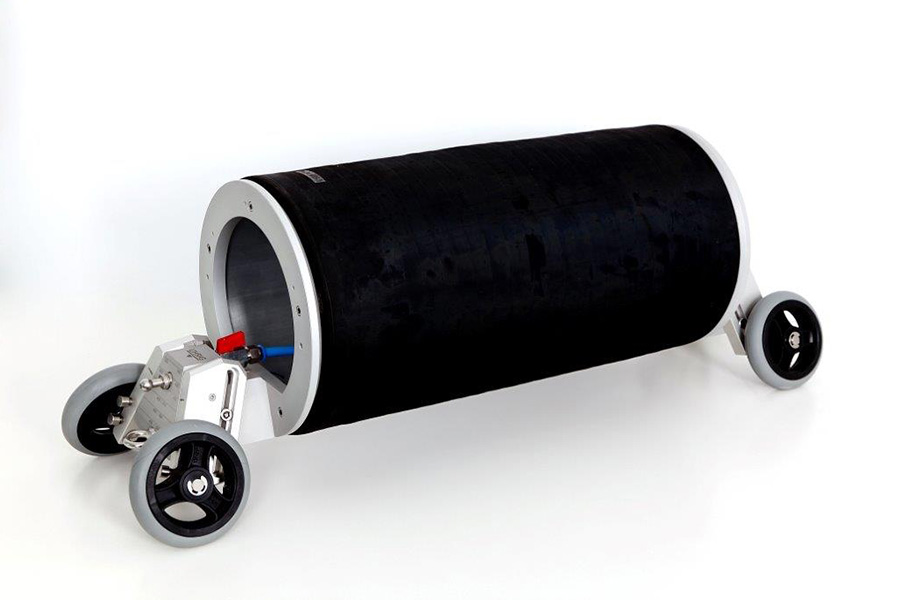

Quick-Lock zaptivke se dovode na mesto oštećenja pomoću CCTV sistema za ispitivanje cevi ili robot sistema sa posebnim adapterima i postavljaju u cev sa posebnim Quick-Lock pakerom.

Prednosti sistema

• Jednostavan i brz postupak sanacije bez iskopavanja
• Izdržljivi materijali VA4 nerđajući čelik i EPDM
• Bez građevinskih hemikalija
• Odobrena uredba o izgradnji ( upotrebi)
• Otporan na ispiranje u skladu sa DIN 19 523
• Niska ulaganja u sistemsku tehnologiju

Obim primene

Quick-Lock spojnice imaju širok spektar primene. Bilo da je horizontalno ili vertikalno, iznad ili ispod nivoa vode, za Quick-Lock manžetne to ne predstavlja problem. Zahvaljujući visokom kvalitetu i otpornosti materijala, Quick -Lock se pored sanacije kanalizacije može koristiti u domenu pijaće vode ili u industrijskim primenama.

Sanacija sistema kanalizacije

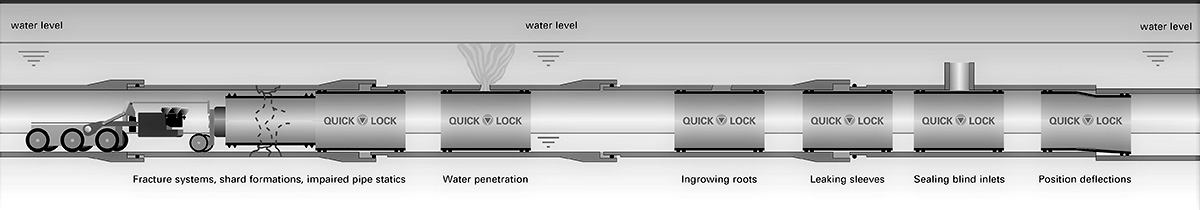

Quick-Lock sistem se može uspešno primeniti na više vrsta oštećenja.

• Kapljična curenja
• Fragmentacija
• Infiltracija i eksfiltracija
• Korenje
• Curenje
• Zatvaranje slepih priključaka

Ukoliko je oštećenje duže od površine zaptivanja jedne spojnice, Quick-Lock zaptivni prsteni se mogu slagati redno beskonačno. Preklapajuća gumena zaptivka osigurava da nema curenja.

Industrijska primena

Materijali korišćeni za Quick-Lock zaptivke, V4A nerđajući čelik i EPDM,  su visoko otporni na koroziju i zagrevanje. Ovo omogućava široku primenu u oblasti industrijskih cevovodnih sistema. V4A nerđajući čelik 1.4404 se takođe može koristiti u ograničenoj meri sa jakim zagađivačima sa visokim procentom kiselina i alkala. EPDM se može koristiti na temperaturama do 120 stepeni i otopran je na visoku koncentraciju kiselina i alkala. Pre upotrebe Quick-Lock u industrijskoj primeni, otpornost V4A nerđajućeg čelika i EPDM zaptivke na fluid se mora ispitati analizom kao kod otpadnih voda.

Mobilna primena

Ako se gradilištu ne može prići sanacionim vozilom npr., na deponiji, kolovoznim drenažnim sistemom ili tunelima za odvodnjavanje Quick-Lock se može koristiti na bazi svoje mobilnosti, zahvaljujući prenosnoj opremi.

Drenažno područje

Quick-Lock spojnice mogu se izraditi i u perforiranom dizajnu za upotrebu u bunarima, horizontalnim zidovima i cevima za drenažu. Propusni kapacitet u cevima se takođe održava i vraća se statika.

Pre-zaptivanje i pred-stabilizacija

U slučaju ekstremne infiltracije ili statičke stabilizacije, Quick-Lock se može koristiti i kao pre-zaptivač pre samog oblaganja cevi. Quick-Lock spojnica je jedva vidljiva ispod lajnera.

Potisni cevovodi

Quick-Lock sistem se može koristiti u potisnim cevovodima sa unutrašnjim pritiskom do 10 bara.

© UHRIG

Materijali

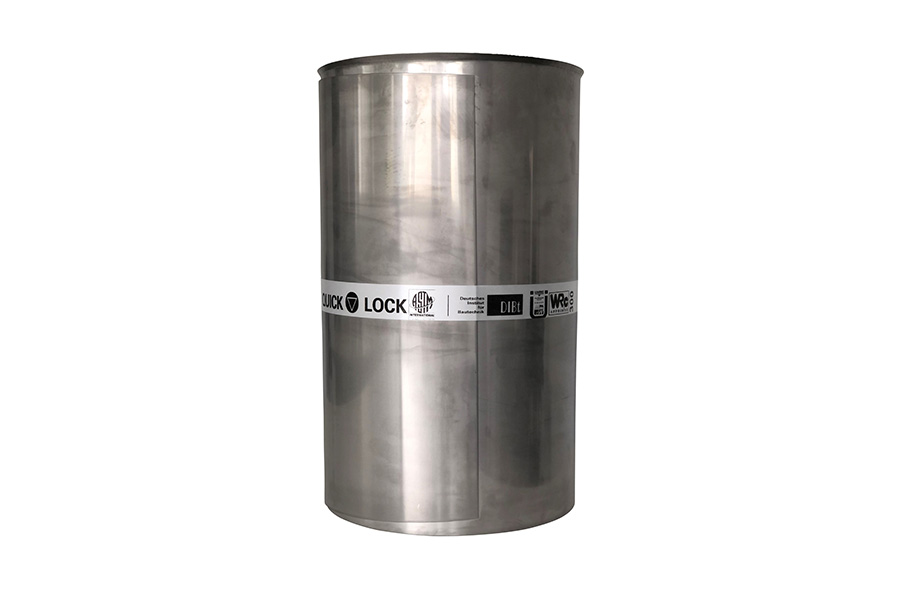

Materijali koji se koriste, V4A nerđajući čelik i EPDM guma, dokazali su se kroz decenije u izgradnji cevovoda. Klasa materijala od nerđajućeg čelika 1.4404 (316L) je gotovo neograničeno dugotrajan u otpadnim vodama.

Gumeni zaptivač izrađen od EPDM odraz je trenutnog stanja tehnike u tehnologiji zaptivanja kod konstrukcije cevovoda, sa očekivano dugim životnim vekom i izuzetno visokim nivoom otpora.

Za specijalne industrijske namene u rafinerijama i slanim vodama, sa zadovoljstvom ćemo vam na zahtev isporučiti spojnice od nerđajućeg čelika u specijalnim legurama. U tu svrhu nudimo gumenu zaptivku NBR kvaliteta za primenu na uljima, mastima i ugljovodonicima. Za primenu na pijaćoj vodi nudimo zaptivač sa potrebnim atestom za pitku vodu.

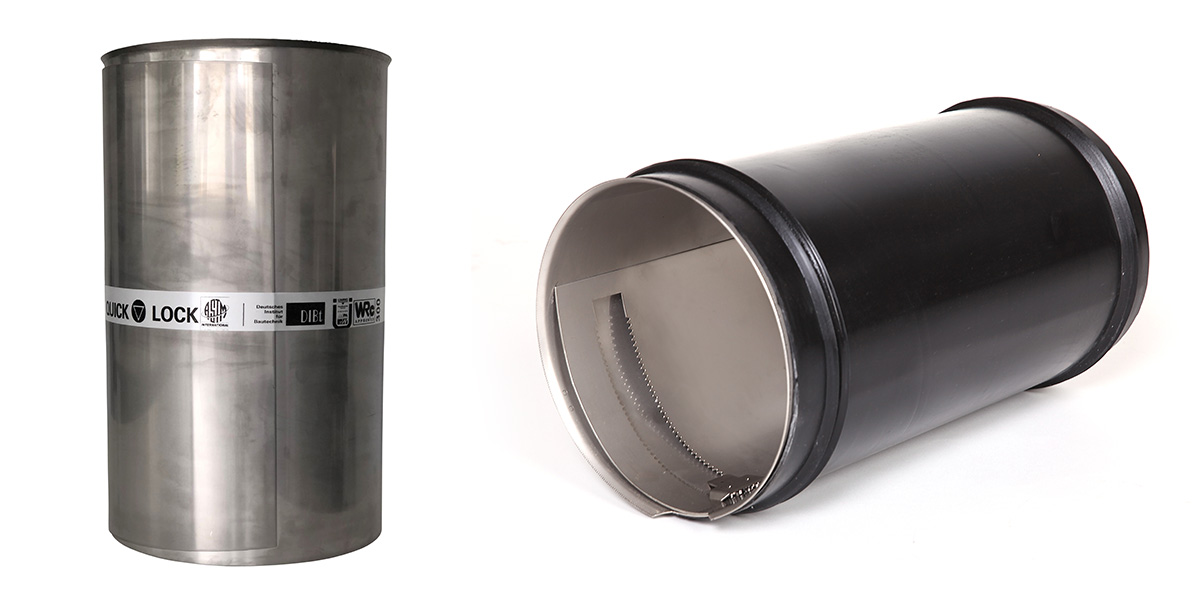

Quick-Lock zaptivke su dostupne u dve konfiguracije:

• Varijanta 1: Ukupna dužina 400 mm, prečnik DN 150-400, unutrašnji pritisak cevi 10 bara, spoljni pritisak cevi 1.5 bar
• Varijanta  2: Ukupna dužina 500 mm, prečnik DN 450-800, unutrašnji pritisak cevi 10 bar, spoljni pritisak cevi 1.5 bar

Quick-Lock spojnice moraju se instalirati odgovarajućim Quick-Lock offset pakerom; ovo je jedini način garantovanja kvalitetne usluge. Možemo vam omogućiti veliki broj posebnih dimenzija za nestandardizovane unutrašnje prečnike cevi. Za primenu u cevima pod pritiskom, rado ćemo vas lično savetovati. U slučaju oštećenja drenažnih odvoda ili filter cevima Quick-Lock je dostupan u perforiranom obliku.

Kvalitet i dokazi

Pored visoko-kvalitetnog proizvoda, Pored proizvoda visokog kvaliteta,  naši dobavljači usluga daju najveću vrednost u profesionalnoj primeni. Sanacije odvodnih cevi metodom bez iskopavanja regulisani su u novom tehničkom listu DWA M 143-5

Quick-Lock je odobren od strane nemačkog instituta za građevinsku tehnologiju (DIBt)  od 2005. Odobrenje garantuje kvalitet sistema i sa svim pratećim komponentama. Dva puta godišnje nas eksterno nadgleda Institut za ispitivanje materijala u Darmštatu.

Zahtevi za otpornost cevi i sistema za rehabilitaciju pod visokim pritiskom regulisani su u skladu sa  DIN 19523.Prema tom standardu, Quick-Lock sistem ispunjava iste zahteve kao i novopostavljeni sistem cevi. 60 puta ispiranje pod pritiskom od 110 bara na mlaznici i naknadni test curenja bili su zahtevi koji su uspešno ispunjeni.

Korišćenjem Quick-Lock sistema vraća se stabilnsot cevi. Quick-Lock jejedini sistem delimične rehabilitacije sa tipom statičnosti za stare cevi stanja II, zasnovan na hidrostatičkom pritisku vode od 5m vodenog stuba sa dvostrukom statičkom sigurnošću.
