Specifikacija:

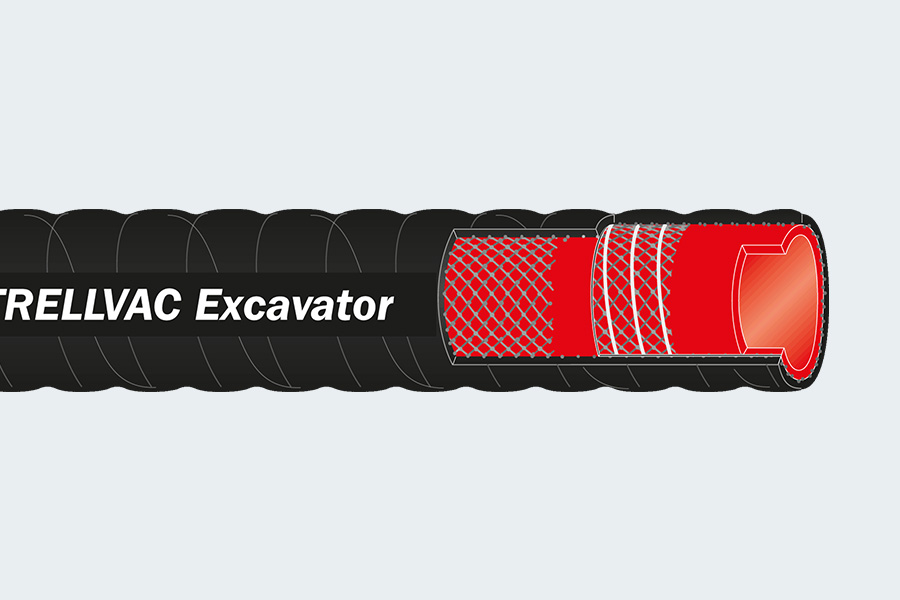

Tehnički opis

  • Unutrašnja cev: otporna na habanje NR, crvena, glatka.
  • Ojačanje: sintetički tekstil sa ugrađenom čeličnom spiralom.
  • Poklopac: SBR/NR, crni, valoviti.
  • Temperaturni opseg: -30°C do +80°C.

Spojnice/fitinzi

Zakopčani ili uvećani krajevi:

  • dužina 5,3m: OD na kraju sa manžetnom = 299mm,
  • ostale dužine: OD na zaobljenom i uvećanom kraju = 292 mm.

Dodatne informacije

Creva se isporučuju u pravoj dužini, na paleti.



ID (Unutrašnji prečnik)
[mm]

OD (Spoljašnji prečnik)
[mm]

Uvećani prečnik
[mm]

Dužina manžetne
[mm]

Maks. vakum
[bar]

Radijus savijanja
[mm]

Težina
[kg/lg]

Dužina
[m]

254.0

307.0

254

70

0.9

500

164

5.3

254.0

300.0

254

70

0.9

500

196

6.9

254.0

300.0

264

120

0.9

500

195

6.9

254.0

300.0

254

70

0.9

500

225

7.9

Tolerancija na dužinu: ±1% (ISO 1307 Standard).
